随着 5G 网络和先进芯片封装技术的发展，手机、基站、服务器等设备对电路板的要求越来越高，IC 载板的线宽和线距已经缩小到 20 微米以下，相当于头发丝直径的三十分之一，这种精细结构，传统的人工目检或普通光学检测很难看清内部情况，因此检测手段必须升级以应对更高的质量要求，当前行业面临三大问题：高端产品检测难度大，铜柱偏位、内部空洞、微小裂纹等缺陷难以发现，检测数据分散在不同设备中形成“数据孤岛”，无法统一分析，检测成本高、效率低，新技术难以评估，这些问题限制了企业向高端制造转型的步伐，际诺斯聚焦于 X-Ray 检测设备在 PCB 领域的应用，探讨如何通过超高分辨率检测技术解决这些难题，并实现检测数据实时上传与工艺优化。

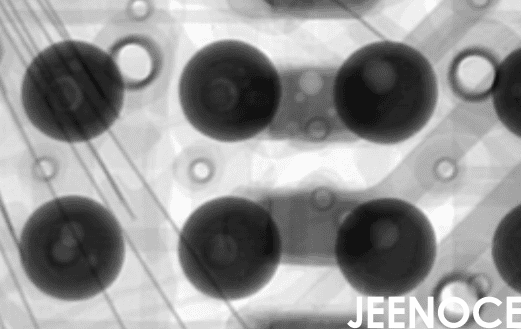

X-Ray 检测设备采用高分辨率成像技术，可以清晰看到 20 微米以下的细微结构，例如，铜柱是否偏移、焊点内部是否有空洞、线路是否有裂纹等隐藏缺陷都能被精准识别，这项技术特别适合 IC 载板的检测，能显著提高产品良率。
小贴士： 在选择 X-Ray 检测设备时，要关注它的分辨率指标，对于 20 微米以下的线宽线距，建议选择分辨率在 0.5 微米以上的设备，才能看清微小缺陷。
传统的二维 X 光只能看到一个平面的影子，而 6D CT 技术可以从多个角度扫描，生成三维立体图像，就能准确定位缺陷在电路板内部的具体位置，比如裂纹是在表层还是深层，结合自动缺陷识别算法，系统可以快速标记出问题区域，减少人工误判。
X-Ray 检测设备支持与制造执行系统(MES)对接，检测结果可以实时上传到中央数据库，管理人员随时查看每块电路板的质量状况，通过数据驱动工艺优化，企业可以建立闭环质量管理机制，发现问题后立即调整生产参数。
小贴士： 在采购 X-Ray 设备时，一定要确认它是否支持标准的数据接口(如 SECS/GEM 协议)，才能顺利与现有的 MES 系统对接，避免后期改造的麻烦。
引入自动化 X-Ray 检测与智能检测系统后，机器可以自动完成上料、检测、分类、下料的全流程，系统支持批量检测，每小时可检测数百块 IC 载板，而且每次检测的标准完全一致，确保结果的可追溯性。
很多企业将 X-Ray 检测当作的“质检员”，只用来发现成品缺陷，但在高端 IC 载板生产中，微米级缺陷往往源于前道工艺的微小漂移，例如，铜柱偏位可能是电镀电流不稳定造成的，通过将 X-Ray 检测数据与实时工艺参数(如压合温度、电镀电流)关联分析，企业可以建立“缺陷-工艺”映射模型，当检测到铜柱偏位趋势上升时，系统自动触发调整电镀参数，将缺陷扼杀在萌芽状态，这就要求 X-Ray 设备不仅输出“合格/不合格”结果，更要提供缺陷的量化趋势数据。
许多工程经理在评估投资回报率(ROI)时，只计算设备采购成本和人工节省，却忽略了 6D CT 检测产生的海量三维数据本身的价值，这些数据不仅用于当前批次的质量判定，更可以沉淀为“缺陷图谱库”和“工艺知识库”，例如，通过对比不同批次、不同工艺参数下的 CT 切片数据，企业可以识别出导致内部裂纹的“工艺窗口”边界，这种数据资产的复用，使得 ROI 周期从 12-18 个月缩短至 8-10 个月，因为每次工艺优化都无需重新实验，直接调用历史数据即可。
小贴士： 建议企业建立专门的“缺陷数据库”，将每次检测的 CT 图像和对应的工艺参数一起保存，积累半年后，就能形成非常有价值的工艺知识库，为后续优化提供数据支撑。
针对工程经理评估新技术时的犹豫，建议引入“检测能力成熟度模型”(D-CMM)，将 X-Ray 检测的引入分为三个阶段：
L1(基础级)：仅用于成品抽检，依赖人工判图，数据未集成，
L2(集成级)：实现与 MES 对接，自动缺陷识别，数据实时上传，但分析仍以单批次为主，
L3(智能级)：建立缺陷-工艺关联模型，实现跨批次趋势分析，并反向驱动工艺参数调整，
企业可根据自身现状，分阶段投资，避免一次性投入过大，例如先以 L2 级快速实现数据孤岛打通和效率提升，再逐步升级至 L3 级，既能快速看到 ROI又能降低技术评估风险。
通过自动化检测流程减少人工干预，智能检测系统可减少 30% 以上的人工检测时间，同时，因为漏检导致的返工和报废成本也大幅降低。
检测数据可量化分析辅助工艺改进与质量追溯，通过检测数据实时上传企业可快速识别工艺瓶颈，实现精准优化，例如发现某个工序的空洞率偏高可以立即调整参数避免批量报废。
通过高精度检测保障产品可靠性，增强客户信任，助力企业赢得高端市场订单，ROI 通常在 12-18 个月内实现，具体取决于产能与缺陷率。
“我们公司主要生产用于 5G 基站的高性能 IC 载板，线宽线距达到 18 微米，传统检测方式无法满足我们的质量要求，引入 X-Ray 检测设备后，我们实现了对铜柱偏位和内部空洞的精准识别，检测准确率提升了 30% 以上，同时减少了约 20% 的返工时间。”
该企业通过部署 X-Ray 检测设备结合 MES 系统与自动缺陷识别算法，成功实现检测数据的集中管理与分析，整体检测效率提升 40%，ROI 在 12 个月内实现，智能检测系统帮助该企业将内部裂纹漏检率降低至 0.5% 以下。
面对日益严苛的 PCB 检测需求，X-Ray 检测设备正成为推动产业升级的重要工具，通过引入高分辨率、6D CT 技术，结合 MES 系统集成与自动缺陷识别算法，企业不仅能够解决高端产品检测难题，还能实现检测成本与效率的双重优化，未来随着智能检测系统与数据驱动工艺优化的深度融合，PCB 制造将迎来更高效、更可靠的检测新范式。
