在电子制造行业，产品质量是生命线，随着PCB(印刷电路板)越来越小、越来越复杂，传统的单一检测手段已经难以满足高端产品的需求，例如X射线设备可以发现内部焊点问题，但无法识别表面划痕，光学检测能发现表面缺陷，却看不到内部空洞，因此“多模态检测融合”成为行业趋势，多模态融合不只是为了“抓出坏品”更是为了实现“工艺智能”，传统检测只是事后补救而通过数据关联我们可以反向推导工艺偏差的根源，比如焊接温度曲线偏移、贴片压力不均等，这使我们从“事后补救”升级到“事前预防”，际诺斯将分享多模态检测融合方案并实现工艺智能闭环。

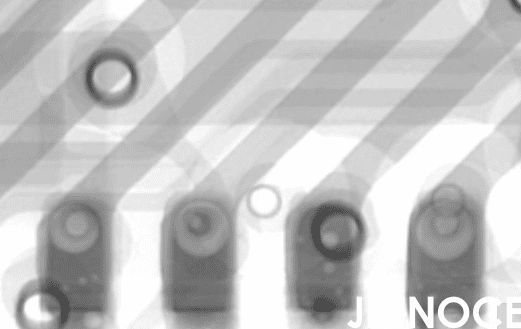

X-Ray检测设备的核心优势在于“透视”，它利用X射线穿透PCB，根据材料密度不同形成图像，从而发现焊点空洞、BGA虚焊、通孔裂纹等内部缺陷，在高端制造中，X-Ray已经成为不可或缺的“眼睛”。
AOI通过高清摄像头捕捉PCB表面的光学图像，能快速识别划痕、偏移、少锡等表面问题，而X-Ray专注于内部结构，两者结合就像给PCB做了“内外双检”确保没有漏网之鱼。
ICT通过探针接触PCB上的测试点，检测电路的电气性能，比如电阻、电容、开路和短路，它与X-Ray形成“结构+电气”的双重验证，X-Ray看到焊点形状没问题，ICT能确认它是否真的导通。
融合方案的核心是数据整合，通过MES系统集成，X-Ray、AOI、ICT的数据被统一管理，可以实现缺陷互补检测，整体检出率可以提升到99.99%以上。
不同设备输出的数据格式、维度、时间戳都不一样，比如，X-Ray报告焊点空洞率，AOI记录表面划痕长度，ICT显示电阻漂移值，如何让它们“对话”?答案是“缺陷特征向量化”和“时空对齐算法”，简单说就是把所有缺陷数据转换成统一的“语言”，再按时间和位置对齐，实现跨模态缺陷关联分析。
小贴士： 部署多模态融合系统时，一定要先做好数据标准化，否则，不同设备的数据就像“鸡同鸭讲”，融合效果大打折扣。
传统X射线只能生成二维图像，对多层PCB的内部缺陷识别有限，而3D CT技术通过多角度扫描和重建，能生成高分辨率的三维图像，它能精准识别微小缺陷，比如0.1毫米的焊点空洞，这就像从“拍X光片”升级到“做CT扫描”，细节一目了然。
MES系统无缝集成后，检测数据可以实时反馈到生产线，例如，当X-Ray发现某个批次的焊点空洞率偏高，系统会自动报警，并建议调整回流焊温度，检测不再是终点，而是工艺优化的起点。
可量化的ROI是客户最关心的，我们通过数据驱动优化检测流程，比如减少人工复判、降低误判率，单位检测成本可以下降30%以上，但这里有一个“隐性价值”值得关注。
传统ROI只算直接成本，比如设备、人力、误判损失，但多模态融合方案还有一个“隐藏技能”：积累“缺陷-工艺参数”关联数据库，例如，通过分析历史X-Ray+BGA焊点数据，可以快速锁定最佳回流焊温度曲线，把新产品工艺开发周期缩短30%-50%，这就像给工艺创新提供了“数据燃料”。
我是际诺斯公司的工艺工程师，负责为一家知名PCB制造企业部署多模态检测方案，这家企业年产量超过500万片，主要生产高端通信设备用的多层PCB，他们之前使用传统检测方式，X-Ray、AOI、ICT各自独立运行，数据存在“孤岛”里，无法关联分析，高端产品(比如BGA间距0.4毫米的板子)的缺陷检出率只有98.5%，而且检测效率低，成本高，后来引入了际诺斯提供的X-Ray + AOI + ICT一体化检测系统，部署时，我们重新规划了产线布局，让三个设备串联起来，并通过MES系统实现数据对接，X-Ray采用3D CT技术能清晰看到BGA焊点内部结构，效果对比：
检出率从98.5%提升至99.99%
单位检测成本下降32%
检测周期缩短40%
客户评价“通过整合多模态检测技术，我们实现了从工艺规划到质量控制的全流程优化，极大提升了产品的可靠性。”
在工艺开发阶段，我们可以用X-Ray快速验证不同工艺参数的效果，例如，调整回流焊温度后，马上用X-Ray检查焊点空洞率，不用等整批产品做完再分析。
通过分析检测数据，我们可以发现哪些工艺步骤容易出问题，从而优化流程、降低成本，例如如果AOI发现某个贴片位置频繁偏移，就可以调整贴片机的压力参数。
引入新技术(比如SiP系统级封装)时，最头疼的是检测方案如何适配，多模态融合方案可以构建“数字孪生沙盘”。
数字孪生沙盘是一个虚拟环境，可以模拟不同检测策略(比如X-Ray扫描角度、AOI光源组合)对缺陷检出率的影响，工艺开发经理不用实际产线试错，就能评估方案可行性，大大降低新技术引入风险。
多模态检测融合是应对高端PCB制造挑战的有效路径，通过X-Ray的深度应用，结合8D CT技术、MES集成和工艺知识图谱，我们可以实现检测能力全面升级，这不仅提升了产品质量，也为制造企业构建了高可靠性、高效率的质量管理体系，从“缺陷检测”到“工艺智能”，这不仅是技术的进步，更是质量管理理念的跃迁。
