在半导体封装领域基板上的任何缺陷都可能导致芯片功能失效，这不仅影响产品性能还可能带来高昂的报废成本，随着电子产品复杂度不断提升传统检测手段已经难以满足高端制造的需求，际诺斯将围绕如何通过先进的 X-Ray 检测设备实现零缺陷目标，探讨其在 PCB 制造中的应用价值并重点分析 X-Ray 检测设备在焊点空洞检测、内部裂纹识别等方面的核心优势。
X-Ray 检测设备在高端 PCB 制造中扮演着不可替代的角色，它的核心优势包括：

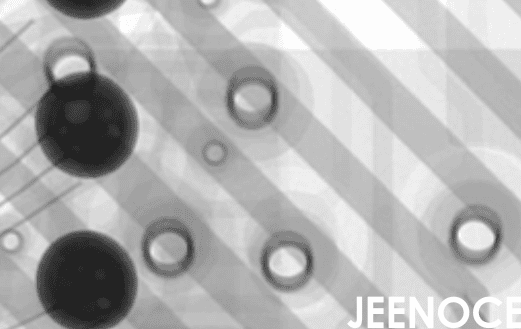

X-Ray 检测设备能够精准识别微小缺陷，如焊点空洞、内部裂纹等，它特别适用于 BGA 焊点检测和微孔检测，现代设备的分辨率已达到微米级别，可以清晰显示直径小于 10 微米的缺陷。
3D CT 技术提供三维立体成像，提升缺陷识别准确率，它支持 3D X-Ray 检测与自动光学检测的互补验证，不仅能看到物体内部结构还能从多个角度进行立体分析，避免传统二维检测的盲区。
X-Ray 检测设备可以与 MES 系统无缝对接，实现数据实时采集与分析，它支持数字化质量管理，打破数据孤岛，构建质量追溯系统，通过标准化的数据接口，检测结果可以自动上传到生产管理系统，形成完整的质量档案。
在线 X-Ray 检测能够在生产流程中实现实时监控，减少离线检测带来的效率损失，这种检测方式可以在生产线上连续运行，每秒钟检测多个产品，大幅提升检测效率。
小贴士： 选择 X-Ray 检测设备时，要重点关注其分辨率指标和检测速度的平衡，高分辨率通常意味着更慢的检测速度，需要根据实际产品要求进行取舍。
构建零缺陷检测体系需要从多个维度入手，确保每个环节都能有效控制质量风险，
依据 IPC 标准制定检测规范，确保一致性，并针对高端 PCB 检测需求优化参数，IPC 标准提供了详细的检测方法和验收标准，是行业公认的参考依据。
利用 X-Ray 检测数据建立质量追溯系统，结合 SPC 统计过程控制实现缺陷趋势分析，通过收集和分析大量检测数据，可以提前发现工艺异常，避免批量缺陷的产生。
基于实际生产数据不断调整检测参数与方法，引入 AI 缺陷识别技术提升检测效率，AI 技术可以自动识别常见缺陷类型，减少人工判读的工作量，同时提高识别准确率。
通过自动化检测减少人工干预，降低检测成本，同时提升检测效率，自动化检测系统可以 24 小时不间断运行，大幅降低单位产品的检测成本。
高端产品如高密度互连板的检测面临诸多挑战，需要采取针对性的解决方案。
选择具备超高分辨率与 7D CT 功能的设备，提升检测效率与准确性，满足高密度互连板检测要求，这类设备通常配备高灵敏度探测器，可以检测到传统设备无法发现的微小缺陷。
通过自动化检测减少人工干预，提高整体产能，并利用在线检测实现实时反馈，自动化系统可以自动完成上料、检测、分拣等流程，大幅减少人工操作时间。
评估新技术可行性
结合历史数据进行技术对比，确保投资回报可量化，重点关注可量化 ROI 和设备投资回报率，通过建立详细的成本效益分析模型，可以准确评估新设备的投资价值。
通过 MES 集成打通检测数据与生产数据，实现数字化质量管理闭环，数据孤岛是很多企业面临的共同问题，需要通过系统集成和数据标准化来解决。
小贴士： 在评估新技术时，建议先进行小规模试点，验证技术效果后再进行大规模推广，可以降低投资风险，同时积累实际操作经验。
“我们公司是一家专业从事高密度 PCB 制造的企业，在引入 X-Ray 检测设备后产品的缺陷检出率提升了 35%，同时检测时间缩短了 20%，通过与 MES 系统集成，我们实现了从检测到质量反馈的闭环管理，显著降低了因基板缺陷导致的芯片报废率，特别是在 BGA 焊点检测和微孔检测环节，设备的高分辨率成像能力帮助我们提前发现潜在风险，具体来说，在引入设备后的第一个季度，我们就发现了之前无法检测到的微孔裂纹问题，通过及时调整工艺参数，避免了后续批次出现类似缺陷，据统计，仅这一项改进就为公司节省了约 50 万元的报废成本，同时，检测效率的提升使得我们的产能增加了 15%，客户满意度也明显提高。”
在半导体封装日益精密的背景下，X-Ray 检测设备成为保障产品质量的重要工具，通过合理规划检测工艺、推动数字化质量管理，企业可以有效应对高端产品检测难题，实现检测成本与效率的双重优化，未来随着 AI 缺陷识别和在线检测技术的成熟，X-Ray 检测设备将在零缺陷体系中发挥更关键的作用，从“缺陷检测”到“缺陷预防”的转变，是零缺陷体系的核心，通过将 X-Ray 检测数据实时反馈至前道工艺，建立工艺前馈控制机制，可以从源头阻断缺陷产生，同时，构建全生命周期成本模型，将检测投入与缺陷导致的隐性成本进行对比，可以更准确地评估设备投资回报率，打破数据孤岛，实现检测数据与生产数据的语义关联，构建数字孪生体，是未来数字化质量管理的发展方向。
