随着芯片制造进入后摩尔时代，Chiplet(芯粒)技术成为半导体行业的重要趋势，通过将不同功能的小芯片通过先进封装技术集成在一起，实现了异构集成，大幅提升了芯片性能和设计灵活性，这种复杂的封装工艺对质量检测提出了更高要求，从传统的批次抽检，转向对单颗芯片的全流程可追溯管理，当前许多封装企业面临一个棘手问题：X-Ray 检测设备采集到的数据与制造执行系统(MES)之间存在严重的数据孤岛现象，检测数据无法实时上传，工艺参数波动难以及时发现，导致漏检误检率居高不下，良率控制困难，如何打破数据壁垒实现检测数据与生产数据的互联互通将成为提升良率控制能力的关键，际诺斯今天将详解Chiplet全流程追溯方案。
传统X-Ray检测主要用于事后缺陷识别，比如发现空洞、裂纹后再去排查原因，但如果我们将X-Ray检测数据(如空洞面积、位置坐标)与MES中的工艺参数(如温度曲线、压力值)建立实时关联，X-Ray数据就能转化为工艺健康的“心电图”，当检测到微凸点空洞率异常升高时，系统可以提前预警焊料回流工艺的偏移，而不是等到批次报废才去追溯，这种从被动检测到主动预测的转变，正是数据互联互通带来的核心价值。

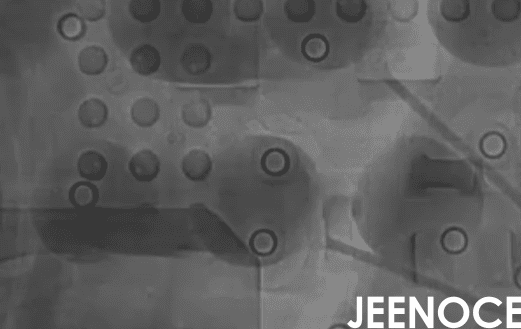

Chiplet从Die到成品，需要经过多个关键检测环节：晶圆级测试、中介层键合、微凸点焊接、底部填充、塑封等，每个阶段都有不同的检测目标和技术要求，例如微凸点焊接阶段需要检测空洞率，底部填充阶段需要识别分层缺陷，塑封阶段则需要检查裂纹和偏移，X-Ray检测在这些环节中发挥着不可替代的作用：高分辨率成像可以清晰显示内部结构，非破坏性检测保证了芯片完整性，实时反馈能力让工艺调整更加及时。
在不同检测节点常见的缺陷类型各不相同：
微凸点焊接阶段容易出现空洞和桥接，
底部填充阶段可能出现气泡和分层，
塑封阶段则可能产生裂纹和偏移，
X-Ray检测需要定义清晰的数据字段，包括缺陷类型、尺寸、位置坐标等，这些数据与工艺参数的关联性，是后续MES对接的基础。
传统缺陷分类只关注类型(如空洞、裂纹)却忽略了缺陷在三维空间中的分布规律，通过X-Ray检测获取每个缺陷的精确X-Y-Z坐标，结合MES中的工艺步骤时间戳，可以构建Chiplet内部的“缺陷拓扑图”，例如，如果发现多个芯片的微凸点空洞都集中在同一Z高度层，就暗示该层键合压力不均，而不是随机缺陷，这种空间维度的分析，为缺陷溯源提供了全新视角。
数据互通是实现单颗芯片追溯的前提，标准化接口设计需要兼容主流MES系统的通信协议，如SECS/GEM、REST API、MQTT等，同时数据结构定义要清晰，确保检测结果、缺陷类型、工艺参数等字段能够准确映射，保持数据一致性。
将X-Ray检测结果(如空洞面积、位置坐标)映射到MES的工艺批次记录，需要建立详细的字段对应关系，引入“元数据”概念，为每颗Chiplet分配唯一标识，确保检测数据可被完整追溯，例如，某颗芯片的X-Ray检测结果，可以关联到它经过的每一道工艺步骤、使用的设备参数、操作人员等信息。
小贴士： 在建立数据映射时，建议采用“一芯一码”原则，为每颗Chiplet生成唯一追溯码，即使芯片经过多道工序，也能快速定位其所有检测记录。
传统数据对接只停留在字段映射层面，比如把“空洞面积”对应到MES的“缺陷尺寸”，但这忽略了数据背后的工艺语义，同一“空洞面积”在微凸点焊接阶段与底部填充阶段，对良率的影响权重完全不同，因此，需要构建“工艺知识图谱”，将X-Ray数据字段与工艺阶段、缺陷严重等级、历史根因关联起来，实现数据的“语义化”传输，MES不仅能接收数据，还能理解数据背后的工艺含义，从而做出更准确的判断。
实现全生命周期管理，需要建立从检测数据采集到工艺反馈的闭环机制：
X-Ray 实时上传检测数据;
MES 系统进行分析;
自动调整工艺参数，
基于X-Ray数据的缺陷分类与根因分析，可以利用历史数据建立缺陷模式库，快速定位工艺偏差，通过AI算法，还能实现工艺参数一键优化，降低误判率。
良率控制与缺陷溯源是数据对接的核心价值，例如，当某批次Chiplet出现高空洞率时，系统会自动回溯到对应工艺参数，分析是温度曲线问题还是压力设置偏差，并触发调整指令，这种数据驱动的闭环管理，让良率控制从被动应对变为主动预防。
我是某国内领先Chiplet封装企业的X-Ray检测工艺工程师，我们公司专注于异构集成与先进封装，在引入际诺斯的X-Ray与MES数据对接方案之前我们面临很多挑战：
检测数据无法有效归档;
参数调整总是滞后;
漏检率高，良率波动大，
每次出现质量问题都要花费大量时间人工排查，“我们通过与际诺斯合作实现了X-Ray检测数据与MES的无缝对接，现在每颗Chiplet的检测信息都可以被完整记录和追溯，大大提升了我们的检测准确性和生产管理效率，”这是我们团队的真实感受。
实施效果非常显著：
检测数据追溯率提升至98.7%;
检测误判率降低42%;
参数优化时间缩短60%;
良率控制能力显著增强，
现在我们能够快速定位工艺偏差，及时调整参数，产品质量更加稳定。
小贴士： 在选择数据对接方案时建议先进行小规模试点，验证数据映射的准确性，同时培训操作人员理解数据语义化概念，能更好地发挥系统价值。
X-Ray与MES系统对接对Chiplet全流程追溯具有重要意义，它打破了数据孤岛实现了单颗芯片全生命周期管理，让良率控制和缺陷溯源更加高效，未来随着智能化、自动化技术的发展，数据驱动的检测体系将结合AI实现缺陷预测与工艺优化，对于X-Ray检测工艺工程师来说建议重点关注数据互联互通与系统集成能力，只有让检测数据真正流动起来才能充分发挥其价值，提升良率控制与缺陷溯源效率。
