半导体行业正朝着高密度、高性能和低成本方向快速发展，Chiplet 芯片作为先进封装的重要方向越来越受到企业的关注，Chiplet 技术通过将多个小芯片组合在一起，实现了更高的集成度和更低的制造成本，这种技术也对检测环节提出了新的挑战，传统 2D X-Ray 检测在面对 Chiplet 的垂直互连、微凸点等复杂结构时存在明显局限，它无法有效识别垂直方向上的缺陷，对微凸点和埋入式器件的检测精度不足，图像重叠还导致误判率较高，在异构集成和系统级封装(SiP)趋势下，Chiplet 芯片的堆叠密度持续提升，这使得检测技术的分辨率、穿透力和自动化水平面临更高要求，正是在的背景下，3D X-Ray 技术应运而生，成为保障封装良率的核心工具，际诺斯将对比 2D X-Ray 与 3D X-Ray 在 Chiplet 堆叠检测中的优劣势，重点讲解 3D X-Ray 在检测垂直互连、微凸点、埋入式器件等结构中的独特优势。

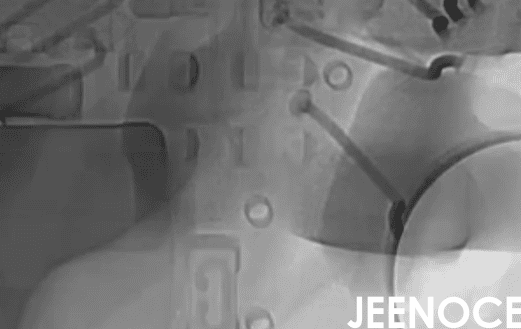

传统 2D X-Ray 检测在 Chiplet 芯片检测中存在诸多问题，，它无法有效识别垂直方向上的缺陷，对于多层堆叠结构中的内部缺陷几乎无能为力，，对微凸点、埋入式器件等结构的检测精度不足，图像重叠还导致误判率较高，参数波动大，难以适应不同 Chiplet 芯片的工艺变化，这导致漏检和误检率居高不下，影响整体检测效率。
相比之下，3D X-Ray 技术提供了三维成像能力，能够实现对 Chiplet 堆叠结构的全视角检测，高分辨率支持微米级缺陷识别，大大提升了检测精度，同时，系统支持自动化参数优化，降低了人工干预需求，通过数据互联互通，检测结果可直接接入 MES 系统，实现生产流程的可追溯性。
对于工艺工程师而言，最头疼的不是缺陷本身，而是不同批次、不同 Chiplet 芯片带来的参数波动，传统 2D X-Ray 需要工程师反复手动调整电压、电流、曝光时间等参数，耗时且易出错，3D X-Ray 内置的智能算法可根据芯片的材质、厚度和堆叠结构自动生成最优检测参数，实现“一键优化”，这不仅将调试时间压缩 60% 以上，更从根本上消除了因参数设置不当导致的漏检和误检。
小贴士： 在选择 3D X-Ray 检测系统时，可以重点关注其参数自适应功能，好的系统应该能够根据芯片类型自动调整检测参数，减少人工调试时间。
3D X-Ray 可清晰识别 TSV 内部空洞、裂纹等缺陷，实现无损、高精度检测，在异构集成中，TSV 的深宽比不断增加，3D X-Ray 的断层扫描能力可逐层分析 TSV 完整性，避免因空洞导致的信号中断问题。
3D X-Ray 能够精准识别微凸点尺寸、位置及焊接质量，支持多层堆叠结构的逐层扫描与分析，针对微凸点间距缩小至 10μm 以下的趋势，3D X-Ray 的高分辨率成像可有效区分桥接、虚焊等微小缺陷，提升封装良率。
3D X-Ray 可穿透多层材料，准确识别嵌入式元件的位置与状态，有效避免因结构遮挡导致的漏检问题，在系统级封装中，埋入式电容、电阻等无源器件的检测依赖 3D X-Ray 的多角度成像能力，确保元件与基板的连接可靠性。
3D X-Ray 系统内置智能算法，支持根据 Chiplet 芯片的工艺参数自动调整检测参数，减少人工调试时间，检测数据可实时上传至 MES 系统，实现与生产流程的深度集成。
传统检测中，数据孤立是工艺工程师的另一大痛点——检测结果往往停留在本地，无法与上游设计、下游封装形成联动，3D X-Ray 通过数据互联互通，将检测数据实时接入 MES 系统，实现从“检测结果”到“工艺调整指令”的闭环，例如，当检测到某批次 TSV 空洞率偏高时，系统可自动触发上游蚀刻工艺的参数修正，避免批量缺陷，这种“检测即决策”的模式，让工程师不再被动应对问题，而是主动预防缺陷，真正实现质量的前移。
小贴士： 在部署 3D X-Ray 检测系统时建议提前规划好与 MES 系统的对接方案，确保检测数据能够实时上传并触发相应的工艺调整指令。
某国内领先的 Chiplet 设计与制造企业，在推进 3D 封装过程中面临微凸点和 TSV 检测难题，该企业主要生产用于 AI 芯片的 Chiplet 产品，堆叠层数达到 8 层，微凸点间距仅为 8μm，传统 2D X-Ray 检测的漏检率高达 5% 以上，该企业引入了际诺斯提供的 3D X-Ray 检测系统，实现了对 Chiplet 堆叠结构的全面检测，系统内置的参数自适应功能，让工程师无需手动调整参数，只需选择芯片类型即可一键启动检测，同时，检测数据实时上传至 MES 系统，实现了与生产流程的深度集成。
实施效果
检测效率提升 40%
漏检率下降至 0.5% 以下
数据可直接接入 MES 系统，实现检测数据互联互通
参数一键优化功能使工艺工程师的调试时间减少 60%，显著降低参数波动带来的误检风险
客户反馈
“我们之前依赖 2D X-Ray 检测，但总是遇到漏检问题，引入 3D X-Ray 后，不仅检测精度显著提升，而且系统支持一键优化参数，大大减轻了我们的工作负担，同时，数据互联互通让我们的生产流程更加透明可控。”——该企业工艺工程师张工
3D X-Ray 技术不仅提升了检测精度，还支持制定高精度的检测标准与 SOP，系统提供可复用的检测程序模板，提升检测一致性，通过数据互联提升整体生产流程的可控性与可追溯性，在异构集成和系统级封装中，3D X-Ray 的标准化检测流程可有效降低不同批次间的参数波动，确保封装良率的稳定性。
工艺工程师的核心职责之一是制定检测标准与 SOP，但传统方式高度依赖个人经验，不同工程师制定的标准可能差异巨大，导致检测一致性差，3D X-Ray 系统支持将已验证的检测参数、扫描路径和判据保存为可复用的“检测模板”，工程师只需根据 Chiplet 芯片的类型调用相应模板，即可一键启动检测，这不仅大幅缩短了 SOP 制定周期，更确保了不同产线、不同班次之间的检测一致性。
小贴士： 建议工艺工程师在初次使用 3D X-Ray 系统时先建立一套基础检测模板库，涵盖常见的 Chiplet 芯片类型，后续只需根据新产品的特点进行微调，即可快速完成 SOP 制定。
3D X-Ray 是应对 Chiplet 技术挑战的关键工具，为实现高精度、高效率、高可靠性的检测目标提供坚实保障，随着 Chiplet 芯片在 AI、高性能计算等领域的广泛应用，3D X-Ray 检测将成为保障封装良率和系统可靠性的核心防线，对于工艺工程师而言选择 3D X-Ray 检测系统，不仅意味着更高的检测精度，更意味着从繁琐的参数调试中解放出来，专注于更有价值的标准化建设和质量改进工作。
