Chiplet 异质集成技术可兼顾芯片高性能与低成本，但不同芯粒材料热膨胀差异易产生应力、引发芯片翘曲，不仅直接降低封装良率，还会留下长期可靠性隐患，传统方案只能封装后再检测，整改滞后，际诺斯将从工艺工程师视角介绍如何借助 X-Ray 三维成像在键合阶段提前捕捉翘曲趋势，建立形变与工艺参数关联模型实现事中预警干预。

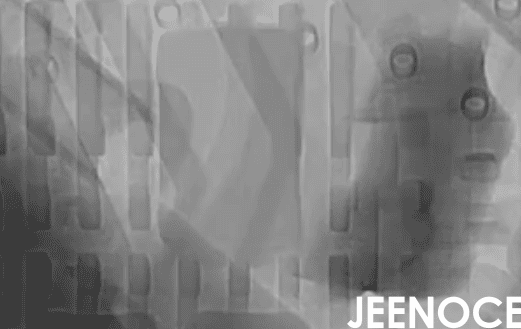

X-Ray 三维成像技术简单来说就是给芯片做“CT”，它可以穿透芯片看到内部结构，并精确测量每个点的翘曲量，相比传统方法，X-Ray 的分辨率可以达到纳米级，连头发丝万分之一大小的形变都能检测出来， 传统检测就像用尺子量桌子平不平只能看大概，X-Ray 三维成像就像用激光扫描仪连桌面上一个米粒大小的凸起都能发现，X-Ray 不仅提供翘曲数值，还包含空间坐标、材料密度、界面形貌等多维数据，这些数据如果只用来判图，就是巨大浪费，通过将 X-Ray 三维重建结果与键合设备的实时参数(如温度曲线、压力分布)对齐，可以构建 Chiplet 工艺的“数字孪生体”，例如某批次芯片在 X-Ray 下显示边缘翘曲异常，反向追溯发现热压头温度均匀性偏差 0.5°C，从而精准定位了参数波动的根源。
翘曲量的定义是芯片表面最高点和最低点的高度差，通过 X-Ray 三维成像，我们能得到大量数据点，再通过算法处理，生成“翘曲云图”，传统的评估只关注最大翘曲量，忽略了形变的空间分布，而基于 X-Ray 的高密度点云数据，可以计算每个区域的局部翘曲梯度(dW/dx)，这个梯度直接反映键合界面的剪切应力集中程度，例如，某客户发现虽然整体翘曲量在规格内，但梯度异常区域在后续可靠性测试中出现了界面分层，将“翘曲梯度”纳入 SPC 控制图后，漏检率降低 60% 以上。
小贴士： 想象一块木板整体弯曲 1 毫米，和局部突然弯曲 1 毫米，哪个更容易断裂?显然是后者，翘曲梯度就是捕捉这种“局部突变”的关键指标。
有了精确的翘曲数据，如何指导工艺优化?核心是建立“闭环反馈”机制，比如，当 X-Ray 检测到某区域翘曲为正(凸起)，反演模型会自动推荐降低该区域热压头温度 5°C 或增加保压时间 2 秒，以抵消热膨胀差异，传统调参依赖工程师经验，试错调整温度、压力等参数，效率低且易引入新变量，基于 X-Ray 的翘曲数据，可以建立“翘曲量→界面应力→工艺参数”的反演模型，这种“数据驱动调参”将优化周期从数周缩短至数小时，且避免了参数波动导致的二次缺陷。
去年一家国内领先的先进封装企业找到我们，他们在 Chiplet 多芯片异质集成过程中，遇到翘曲问题，导致良率只有 70%，漏检误检率高达 15%，我们帮他们部署了 X-Ray 三维检测系统，建立了翘曲数据闭环，具体包括：
在线检测： 每片芯片经过 X-Ray，自动生成翘曲云图
数据关联： 检测数据与 MES 系统对接，关联批次号、设备 ID、操作员信息
智能预警： 当翘曲量或梯度超出控制线，系统自动报警并推荐参数调整方案
一次翘曲波动被追溯到贴片机吸嘴磨损导致芯片放置角度偏差 0.1°，更换吸嘴后翘曲率立即恢复基线，通过这套系统他们的检测效率提升了 20%，误检率下降了 40%，工艺参数优化周期缩短了 50%，最终良率从 70% 提升到了 92%。
现在X-Ray 检测系统正在与 MES/SPC 系统深度对接，基于 AI 的缺陷识别能自动判图，准确率超过 95%，未来我们将构建 Chiplet 工艺智能优化平台，通过构建“翘曲知识图谱”将 X-Ray 检测结果(翘曲量、梯度、位置)、工艺参数(温度、压力、时间)、材料属性(CTE、模量)作为节点，自动挖掘关联规则，例如，图谱发现“当芯片 A 与芯片 B 的 CTE 差值 >3ppm/°C 且热压温度 >250°C 时，翘曲梯度 >0.5μm/mm 的概率为 87%”，这种知识图谱不仅支持参数一键优化，还能在新产品导入时快速推荐初始工艺参数，将试产周期缩短 70%。
X-Ray 在 Chiplet 工艺优化中的核心价值，就像医生手中的 CT 机——没有它，你只能凭经验猜;有了它，你能看到问题本质，未来的 Chiplet 工艺优化，将不再依赖工程师的“经验直觉”，而是基于 X-Ray 提供的精准形变数据，通过数字孪生、知识图谱、AI 反演等技术，实现从“检测-分析-优化-验证”的全闭环自动化，X-Ray 检测系统将从单一的“质量把关工具”，升级为驱动工艺持续进化的“智能引擎”，对于我们工艺工程师来说，掌握 X-Ray 数据的深度挖掘能力，将成为从“执行者”向“决策者”转型的关键。
