Chiplet 是当下先进封装异构集成的主流技术，依靠模块化裸芯堆叠实现芯片性能提升，但多层互联的复杂制程大幅抬高了无损检测标准，传统人工调参、肉眼判图的 X-Ray 检测方式极易出现漏检、误判，微小空洞等隐蔽缺陷常会造成整批芯片报废;行业痛点根源在于扫描影像、工艺参数、缺陷标签等检测数据分散孤立，数据价值无法释放，而打通全域检测数据并搭建良率预测模型，能够提前捕捉工艺波动，让质控从事后缺陷检测转变为事前异常预防，际诺斯将从一线工程师视角拆解 Chiplet 产线 X-Ray 检测的数据采集与智能分析落地方法。
要挖掘数据价值，第一步是采集和处理数据，我们的数据来源多样包括：

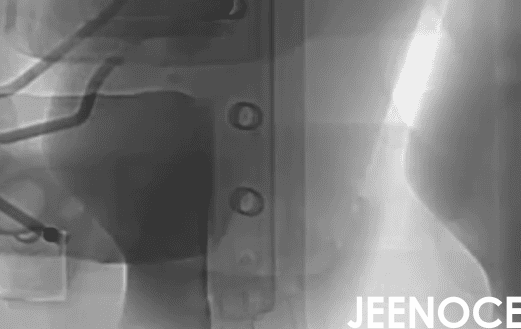

X-Ray 图像
检测参数(如电压、电流)
缺陷标签(如空洞、裂纹、偏移)
工艺参数日志(如温度、压力)
这些数据格式不统一必须进行标准化处理。
所有图像都需要去噪和增强，以便后续分析，同时，需要建立统一的标注体系，确保数据一致性。
构建统一的数据平台，让数据互联互通，这听起来简单，但实际操作中会遇到许多挑战。
设备长时间运行会导致数据漂移，环境干扰也会引入噪声，我们可以使用统计方法，如 Z-score 或 IQR，识别并剔除异常点，否则模型可能会被错误数据误导。
基于 X-Ray 图像，我们建立缺陷标签体系，如空洞、裂纹、偏移等，为了提高效率，可以采用半自动标注工具，先由 AI 标注，再由人工复核，能显著提升标注的一致性。
小贴士： 数据孤立不只是格式不统一的问题，还包括时间戳、设备 ID 等元数据缺失，建议建立“工艺时空坐标系”，将 X-Ray 图像、参数日志和温度曲线按同一时间轴对齐。
数据准备完成后，下一步是构建良率预测模型。
我们需要提取关键特征比如：X-Ray 图像特征(灰度、纹理)、工艺参数(温度、压力)、缺陷分布情况。
常用的算法包括机器学习和深度学习模型，例如：卷积神经网络(CNN)用于处理图像、随机森林用于处理参数、LSTM 用于处理时间序列数据。
使用历史数据进行训练，并通过交叉验证防止过拟合，但模型本身还不够，还需要让工程师信任它。
在异构集成场景下，模型需要高精度识别微小缺陷，我们反复测试，确保模型具备良好的泛化能力。
小贴士： 不要只盯着图像看缺陷，通过大数据建立“缺陷-参数-良率”三元映射模型，即使图像特征不明显，也能通过参数异常提前预警。
模型建成后，如何应用?我们实现了以下几点：
基于模型设置异常预警，例如，当温度参数偏离正常范围时，系统自动报警，并动态调整检测阈值，可以在问题扩大之前及时发现。
以前工程师手动调参，耗时且依赖经验，现在，系统可以根据历史数据自动推荐最优参数，实现“参数一键优化”，大幅减少人工干预，提升效率。
利用大数据关联分析，定位缺陷的根本原因，例如，发现空洞缺陷主要来自温度波动，就可以调整加热工艺，从源头解决问题。
小贴士： 预防不是孤立的报警，而是追溯工艺链上的“蝴蝶效应”，Chiplet 封装中，一个参数的微小波动可能引发连锁缺陷，使用因果推断算法，构建工艺链因果图，实现从“参数波动”到“最终良率损失”的端到端预测。
去年我们帮助一家国内领先的 Chiplet 制造企业解决了关键问题，该企业专注于异构集成与先进封装，但面临 X-Ray 检测漏检率高、参数波动大、数据孤立等问题，导致良率停滞不前，我们部署了 X-Ray 大数据分析系统，建立良率预测模型，实现数据互联互通，具体措施包括：
整合所有检测数据
清洗异常值
建立缺陷标签体系
使用随机森林模型预测良率
实施后效果显著：
漏检率下降 35%
参数优化效率提升 40%
封装良率提高 12%
客户反馈称数据互联互通显著提升了检测效率与准确性，参数一键优化大幅减少了人工干预，工程师得以专注于根因分析。
总结来看，X-Ray 大数据在 Chiplet 检测中具有巨大价值，通过数据采集、处理和建模，我们成功实现了从“事后检测”到“事前预防”的转变，显著提升了封装良率，未来，技术发展方向将是 AI 驱动的自适应检测系统，例如让检测程序自动适应工艺波动，行业应用前景广阔，特别是在 3D 封装和异构集成领域，推动统一的 X-Ray 检测数据标准有助于数据互联互通，从而提升整个 Chiplet 生态的效率和质量，随着自进化检测系统和因果推理模型的普及，核心能力不再是手动调参，而是定义数据质量、设计特征工程、验证模型逻辑，行业应提前布局人才培养，推动“检测工艺”与“数据科学”的深度融合。
