在半导体行业Chiplet 芯片已经成为推动高性能计算和异构集成的关键技术，而在 Chiplet 的生产过程中X-Ray 设备扮演着至关重要的角色，它负责检测微凸块是否完好、硅通孔(TSV)质量是否达标，以及芯片堆叠是否对齐，可以说没有 X-Ray 设备Chiplet 的良率和可靠性就难以保证，但X-Ray 设备的停机问题一直困扰着许多工程师，一次意外的停机可能导致整条产线停滞数小时，直接影响生产效率和交付周期，今天际诺斯将结合 5Why 分析法和鱼骨图法深入拆解常见停机原因并分享一些实用的预防措施。

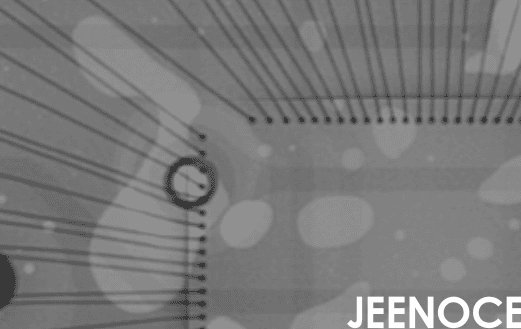

在 Chiplet 生产流程中，X-Ray 设备主要负责芯片内部结构的无损检测，它能够快速发现微凸块的焊接缺陷、硅通孔的填充问题，以及芯片堆叠时的偏移情况，这些检测结果直接关系到芯片的互连可靠性，常见的停机事件类型包括：
机械故障，如运动轴卡死
软件异常，如图像采集崩溃
系统报警，如辐射安全门误触发
其中机械故障和软件异常是最常见的两类问题，运维工程师在故障排查中面临的挑战主要有三点：
备件交期长，比如高压电源模块损坏后，从下单到到货往往需要 6-8 周
调试复杂，不同 Chiplet 工艺对 X-Ray 的参数要求不同，每次切换产线都需要重新校准
故障排查慢，缺乏系统化的分析工具，很多时候只能凭经验猜测
5Why 分析法是一种简单但非常有效的根因分析工具，它通过连续追问“为什么”，逐步深入问题的本质，这种方法特别适合分析单一故障事件，使用 5Why 分析法时，要确保每个“为什么”都基于事实，而不是猜测，如果某个环节没有数据支持就需要停下来收集更多信息，下面以一次真实的故障案例来演示 5Why 分析法的应用。
某 Chiplet 产线 X-Ray 设备突发停机
第一问：X-Ray 设备为何停机?
答：系统报错“高压电源异常”。
第二问：是什么导致了高压电源异常?
答：电源模块内部电容老化，导致电压输出不稳定。
第三问：该问题的根本原因是什么?
答：维护周期未覆盖电容寿命监测，电容的寿命通常为 2-3 年，但我们的维护计划只关注了 X 射线管和运动轴，忽略了电容的定期检查。
第四问：为什么该原因未被及时发现?
答：缺乏预防性维护计划与备件预警机制，我们没有建立电容寿命跟踪表，也没有在电容接近寿命终点时发出预警。
第五问：如何防止类似问题再次发生?
答：建立电容寿命跟踪表，并纳入定期更换清单，同时，与供应商协商，将电容的备件交期从 6 周缩短到 2 周。
通过这五个问题，我们不仅找到了故障的直接原因(电容老化)，还发现了更深层次的管理问题(维护计划不完善、备件预警机制缺失)，最终我们制定了电容每 6 个月更换一次的维护计划，并建立了备件预警系统。
如果说 5Why 分析法是“深挖一口井”，那么鱼骨图法就是“全面撒网”，鱼骨图法能够同时梳理多个维度的因素，避免遗漏，在构建鱼骨图时建议邀请不同岗位的同事一起参与，比如设备工程师、工艺工程师和操作员，不同视角的碰撞往往能发现意想不到的问题，针对 Chiplet 产线 X-Ray 设备停机问题，我构建了以下鱼骨图模型：
主要分类：人员、设备、方法、环境、材料
人员：操作培训不足、故障代码解读能力弱、维护记录不完整
设备：高压电源老化、X 射线管寿命到期、图像传感器漂移、运动轴磨损
方法：校准流程不规范、软件版本不兼容(与 MES 系统接口冲突)、调试标准化缺失
环境：温湿度波动影响电子元件稳定性、灰尘污染导致散热不良
材料：检测样品残留物导致污染、备件质量不合格
通过鱼骨图我们发现了一个容易被忽视的问题：软件版本不兼容，某次设备频繁报警我们花了三天时间排查，发现是 X-Ray 设备的软件版本与 MES 系统接口不兼容，导致数据传输错误，同时备件库存不足也导致修复延迟了整整一周。
基于以上分析我总结了以下五项长效预防措施：
针对高压电源、X 射线管等关键部件制定更换周期，比如电容每 6 个月更换一次，X 射线管每 2 年更换一次。
重点包括 Chiplet 工艺参数调整与故障代码解读，建议每季度组织一次培训，并建立考核机制。
与供应商签订备件协议，将交期缩短至 2-3 周，建立备件预警系统，当库存低于安全水平时自动提醒。
利用振动传感器、温度监测等 IoT 技术，实时监控设备状态，当某个参数异常时系统会自动报警。
开发标准化调试流程，减少产线切换时的配置错误，比如将不同 Chiplet 工艺的参数保存为模板，切换时一键加载。
我曾服务过一家国内领先的半导体封测企业，他们采用 Chiplet 工艺，月产能 10 万片，当时他们的 X-Ray 设备频繁停机，平均停机时间超过 4 小时/次，主要涉及高压电源故障与软件崩溃，我们结合 5Why 与鱼骨图进行系统分析，发现备件交期长是停机延长的关键因素，高压电源模块损坏后从下单到到货需要 6 周，这期间设备一直处于停机状态，针对这个问题我们提出了三项解决方案：
调整维护周期：电容每 6 个月更换一次，避免因电容老化导致高压电源故障
优化软件配置：将 X-Ray 设备的软件升级至与 MES 系统兼容的版本
引入远程诊断系统：工程师可以通过远程连接快速定位问题，减少现场排查时间
实施这些措施后效果非常显著：停机时间减少了 60%，设备可用率提升至 98%，备件库存周转率提高了 40%，客户反馈说运维效率显著提高，故障响应速度明显加快，产线集成调试时间缩短了 30%。
通过 5Why 分析法和鱼骨图法，我们可以系统地分析 Chiplet 产线 X-Ray 设备的停机原因，5Why 分析法适合深挖单一故障事件的根因，而鱼骨图法则能覆盖多维度因素，避免遗漏，建立系统性的预防机制至关重要，包括备件管理与智能化监控，未来随着 AI 故障预测模型的引入，我们可以更早地发现潜在问题，进一步提升设备稳定性与运维效率，希望这些经验能帮助各位工程师快速定位故障，让 Chiplet 芯片的生产更加顺畅。
