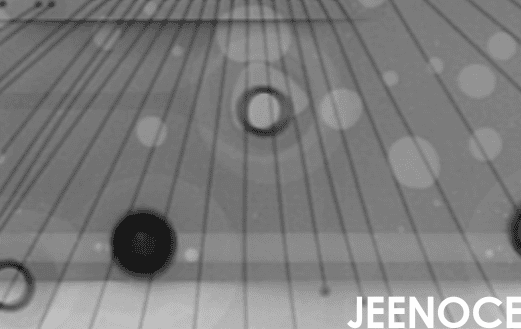

Chiplet 芯片技术近年来迅速发展，这种高密度堆叠结构也给检测带来了巨大挑战，我们日常工作中最常用的设备是 X-Ray 3D CT 设备，它能帮助我们看清芯片内部的微凸点是否焊接牢固，TSV(硅通孔)是否有裂纹，但传统扫描方式往往难以看清多层堆叠中的微小缺陷这导致缺陷检出率低、误判率高，直接影响产线良率，际诺斯的核心目标是分享如何通过优化 3D CT 设备的分层扫描参数，提高成像质量，可以提升缺陷检出率降低误判率，这不仅是技术问题，更是设备工程师从“被动运维”转向“主动预防”的关键一步。
参数设置就像给相机调光圈和快门，调好了才能拍出清晰照片，对于 Chiplet 堆叠结构有以下关键原则：
扫描层数与分辨率： 层数越多，对细节的分辨越清楚，但层数增加也会延长扫描时间，需要在精度和效率之间找到平衡。
管电压与管电流： 不同材料对 X 射线的吸收能力不同，例如，检测铜柱时需要更高的电压来穿透;而检测硅通孔时，电压过高反而会降低对比度。
扫描角度与重建算法： 多角度采集能减少伪影，配合迭代重建算法，能大幅提升图像质量，特别是对于 8 层以上的高密度堆叠，多能谱扫描和分层重建几乎是标配。
采集时间与信噪比： 产线节拍要求快，但图像清晰度也需要足够的时间积累信号，通常做法是在保证缺陷检出率的前提下，尽量缩短采集时间。
参数“冗余度”设计： 针对备件交期长的问题，建议在参数配置中留出 10%-15% 的余量，例如，不设管电流极限值，即使探测器响应略有衰减，图像质量仍能满足要求。
提示： 建立“参数-故障”关联库，每次参数调整后，记录后续出现的故障现象，例如，当管电压漂移超过 5% 时，微凸点空洞检出率可能下降 10%，这个数据库能帮助你快速定位问题是参数还是备件老化。
不同层数的 Chiplet 结构，参数配置差别很大，根据实际经验我总结了几套推荐方案：
2 层 Chiplet 结构： 相对简单，推荐使用低电压(80-100kV)和快速扫描(每层 0.5 秒)，适合产线集成，能快速完成批量检测，主要关注微凸点焊接质量。
4 层 Chiplet 结构： 需要更精细的扫描策略，建议电压提升至 120kV，采集时间延长至每层 1 秒并开启多角度采集(至少 8 个角度)能有效检测 TSV 完整性，评估微凸点是否出现空洞。
8 层及以上 Chiplet 结构： 材料多样性(铜、硅、焊料、底部填充胶)使得成像复杂，推荐使用多能谱扫描(双能或三能)，配合分层重建算法，例如，先扫描高能谱区分金属，再扫描低能谱区分有机材料，通过算法融合图像，同时，建立参数模板库，针对不同产品批次快速切换，缩短调试时间。
提示： 在设备软件中嵌入参数“自愈”功能，当探测器灵敏度下降时，软件自动增加增益补偿，并调整重建算法中的噪声抑制参数，这种机制能维持成像质量稳定，直到备件到位，我们测试发现，该功能将设备无故障运行时间延长了 30%。
去年我们厂接了一个国内领先封测厂的 Chiplet 高密度封装项目，涉及异构集成和先进封装工艺，传统 X-Ray 成像无法看清 8 层堆叠中的微小缺陷，如微凸点空洞和 TSV 裂纹，缺陷检出率只有 78%，误判率高达 12%，严重影响产线良率，根据际诺斯的参数优化建议，我对 3D CT 设备进行了调整：将扫描层数从 16 层增加到 32 层，电压从 100kV 提升到 140kV，并引入迭代重建算法和多角度采集(16 个角度)，同时，我们建立了备件寿命预警机制——当探测器响应参数偏离基准值 15% 时，系统自动触发备件采购流程，并调整扫描参数(如增加采集时间)来维持检测质量。
实施后效果明显：微凸点空洞检出率从 78% 提升到 95%，缺陷检出率整体提升 27%，检测效率提高 18%，误判率从 12% 降至 6%，更重要的是，通过“参数-备件”联动策略，备件交期从平均 4 周缩短到 2 周。
日常运维中参数异常很常见，例如，图像突然出现条纹伪影，可能是探测器噪声;图像模糊，可能是机械抖动，建议利用设备日志和图像特征分析，快速定位问题，比如管电压漂移会导致图像整体亮度变化，探测器响应不均则会出现局部暗区，对于备件供应慢的问题可以建立库存预警机制，与设备供应商合作，提前储备易损件，同时通过自动化参数切换减少人工干预，提升产线集成效率。
参数优化是提升 Chiplet 堆叠结构检测质量的关键，它不仅能提高缺陷检出率、降低误判率，还能延长设备稳定运行周期，作为一线设备工程师我们不应只是参数调整的执行者，而应成为设备稳定性的策略制定者，通过建立参数冗余、故障关联库和自愈机制，我们可以将备件交期长、调试复杂的被动局面，转化为主动预防的竞争优势，这不仅是技术升级更是角色转型——从“修设备”到“管设备寿命”，希望行业同仁一起努力，推动高精度检测技术发展，让 Chiplet 芯片的先进封装之路走得更稳。
