随着半导体行业进入后摩尔时代，Chiplet(芯粒)技术成为推动芯片性能持续提升的关键，通过将不同功能的小芯片通过先进封装技术集成在一起Chiplet实现了更高的集成度和更低的成本，这种异构集成方式对芯片互连质量提出了极高要求，任何微小的缺陷都可能导致整个芯片失效，因此X-Ray检测设备在确保芯片良率和可靠性方面扮演着不可替代的角色，际诺斯将从封测厂X-Ray设备工程师的实际需求出发深入分析Chiplet检测设备从离线到在线、从2D到3D的技术发展趋势。
目前大多数封测厂仍使用传统的离线式X-Ray检测设备，这种设备需要人工将芯片从产线上取下，送到专门的检测室进行扫描，检测周期往往长达数小时，对于高速运转的产线来说，这种模式严重拖慢了生产节奏，无法满足大规模量产的需求，传统2D X-Ray设备在检测Chiplet芯片时也面临巨大挑战，Chiplet芯片内部有多层堆叠结构，包括微凸点、TSV(硅通孔)等复杂互连，2D成像只能提供平面投影，无法区分不同层级的缺陷，导致大量漏检和误判，异构集成趋势下Chiplet芯片的堆叠密度不断增加，对缺陷检测的精度和速度提出了更高要求，工程师们普遍面临备件交期长、调试复杂、故障排查慢等痛点，例如X射线管作为核心部件，一旦损坏从下单到到货往往需要4周以上导致产线长时间停机，不同Chiplet产品的检测参数差异大，每次换线都需要重新调试设备耗费大量时间。
小贴士： 在选择检测设备时，建议优先考虑供应商的备件库存和响应速度，可以要求供应商提供备件清单及平均交货周期，避免因备件短缺导致产线长时间停机。
在线检测是Chiplet检测设备最显著的发展趋势，通过将X-Ray检测模块直接集成到产线中，芯片在完成封装后立即进入检测环节，无需人工搬运，这种模式将检测周期从数小时缩短到几分钟，实现了实时质量监控，实现在线检测的关键在于设备集成化和数据实时传输，检测设备需要与产线控制系统无缝对接，检测结果自动上传到MES系统，一旦发现异常立即报警并暂停生产，某封测厂在引入在线检测系统后检测周期从原来的2小时缩短到30分钟，同时由于及时发现并纠正了工艺偏差，产品良率提升了8%。
小贴士： 部署在线检测系统时，建议先选择一条产线进行试点，积累经验后再推广，同时，要确保检测设备与产线控制系统的接口兼容，避免后期集成困难。

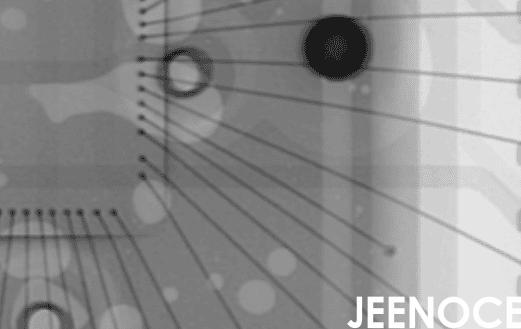

3D成像技术是解决Chiplet多层结构检测难题的关键，通过高速旋转或层析扫描，3D X-Ray设备可以获取芯片内部各层的立体图像，精准识别微凸点、TSV等互连缺陷，相比2D成像，3D技术能够区分不同层级的缺陷，大幅提升检测覆盖率，高速3D成像技术的应用场景非常广泛，例如，在检测微凸点时，3D图像可以清晰显示每个焊点的形状和体积，判断是否存在空洞或桥接，在检测TSV时，3D图像可以识别通孔内部的填充缺陷，某封测厂采用3D X-Ray设备后，缺陷识别准确率从85%提升至98.5%，良率提升15%。
小贴士： 3D成像虽然精度高但扫描时间较长，建议根据产品特点选择合适的分辨率，对于关键互连区域采用高分辨率扫描，非关键区域采用低分辨率扫描，以平衡检测速度和精度。
AI技术正在深刻改变Chiplet检测设备的运行方式，传统的缺陷检测依赖工程师的经验，不同工程师的判断标准可能不一致导致误判率较高，AI算法可以学习历史检测数据，自动识别缺陷类型和严重程度，减少对人工经验的依赖，在图像识别方面AI可以快速定位缺陷位置并分类，例如区分空洞、裂纹、桥接等不同类型，在异常检测方面AI可以分析检测数据的趋势，提前预警潜在问题，某客户通过AI算法优化，使故障排查时间减少30%，同时由于减少了误判，备件库存压力也显著降低。
单一检测技术难以覆盖所有缺陷类型，X-Ray擅长检测内部缺陷，但对表面缺陷不敏感，AOI(自动光学检测)擅长检测表面缺陷，但无法看到内部，将X-Ray与AOI、EMMI(发射显微镜)等技术融合，可以实现从表面到内部的全面检测，多技术融合平台通常采用模块化设计，不同检测模块可以灵活组合，例如先通过AOI检测芯片表面，再通过X-Ray检测内部互连，通过EMMI检测电性能异常，某产线通过多技术融合方案，检测覆盖率提升至99.2%，产线集成调试时间缩短了40%。
自动化检测系统将在线检测与AI分析整合在一起，实现实时反馈与工艺调整，当检测到缺陷时，系统自动分析缺陷原因，并调整上游工艺参数，防止同类缺陷再次出现，这种闭环控制模式大幅提升了良率，数据驱动的良率优化是自动化检测的高级应用，通过分析历史检测数据，系统可以预测缺陷趋势，提前干预生产流程，例如如果数据显示某批次芯片的微凸点空洞率呈上升趋势，系统会自动调整回流焊温度曲线，某封测厂利用自动化检测平台，将良率提升12%，备件更换周期也显著缩短。
针对工程师“备件交期长、故障排查慢”的核心痛点，未来检测设备应内置自诊断模块，实时监控关键部件(如X射线管、探测器)的健康状态，并基于历史故障数据预测备件更换时间，设备通过传感器采集振动、温度、电流等参数，结合边缘AI进行异常预警，自动生成故障排查建议，减少人工调试时间，某封测厂部署自诊断系统后，备件更换周期从平均4周缩短至1周，故障排查时间减少50%，产线停机损失降低30%。
针对“调试复杂、产线集成慢”的痛点，设备应采用模块化架构，支持快速更换检测模块(如2D/3D成像模块、不同分辨率探测器)，以适应不同Chiplet芯片的检测需求，标准化接口与即插即用软件配置，使工程师无需重新调试整机即可切换检测模式，缩短产线集成时间，某客户通过模块化X-Ray设备，将不同Chiplet产品的换线时间从8小时降至1.5小时，产线利用率提升20%。
Chiplet检测设备正经历从离线到在线、从2D到3D的深刻变革，AI与多技术融合进一步提升了检测效率与精度，这些技术进步将显著改善封测厂的运营效率与产品质量，尤其是良率提升与自动化检测的协同作用，设备自诊断与模块化设计将从根本上解决工程师的运维痛点，推动检测设备从“被动维修”向“主动预防”转型，未来，持续关注技术演进与设备升级至关重要，以应对异构集成与先进封装的新挑战，只有拥抱变化，才能在激烈的市场竞争中立于不败之地。
