近年来Chiplet 芯片技术越来越受到关注，但这种“异构集成”工艺对检测提出了更高的要求，因为微小的缺陷就可能导致整颗芯片报废，每台设备都像一座“数据孤岛”，检测程序、缺陷数据和参数配置各不相同，工程师调试一台设备需要花费半天时间，换另一台又得重新来一遍，备件坏了交期长，故障排查慢，导致产线效率难以提升，后来我们找到了一个解决方案通过数据通信协议和共享平台，实现Xray检测设备和其他设备间的数据互通，今天际诺斯将用实际案例跟大家分享如何实现这一目标。

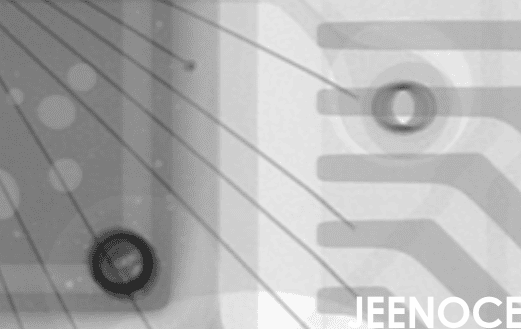

Chiplet 芯片的检测难点在于其结构微小，例如，微凸点(Micro Bump)和硅通孔(TSV)的尺寸只有几微米到几十微米，X-Ray 设备必须能够精准识别这些结构，同时多台设备之间的检测标准要保持一致，否则同一颗芯片在不同设备上可能会得到不同的检测结果，我们厂有三台不同品牌的 X-Ray 设备，分别负责不同工序的检测，以前工程师需要手动把检测程序拷到 U 盘，再逐台设备配置，参数调好后，过几天发现另一台设备出现漂移，又得重新校准，这种“各自为战”的模式不仅效率低，还容易出错。
小贴士： 多设备协同的关键是统一数据标准，建议在采购设备时，优先选择支持开放通信协议(如 OPC UA)的型号，后续集成会省很多事。
要实现数据互通，需要选择合适的通信协议，我们对比了三种主流协议：
OPC UA：工业自动化领域的“通用语言”，支持实时数据流和离线参数同步，兼容性好，适合多供应商设备互操作
Modbus：简单可靠，但传输速度较慢，不适合大数据量的图像传输
MQTT：轻量级，适合物联网场景，但实时性不如 OPC UA
最终我们选择了 OPC UA 作为主协议，因为它不仅能传输实时缺陷数据，还能同步离线参数，而且支持加密，安全性高，我们设计了一套数据传输架构：每台 X-Ray 设备通过 OPC UA 服务器，把检测程序、缺陷数据和设备状态实时上传到中央平台;平台再通过 OPC UA 客户端，把统一后的参数下发到各设备。
小贴士： 协议选型时，别只看技术参数，还要考虑供应商的支持力度，有些设备虽然支持 OPC UA，但实现不完整，需要定制开发，建议提前与设备厂商沟通，确认协议兼容性。
有了通信协议，还需要搭建一个数据共享平台，我们的平台包含四个核心模块：
检测程序共享：工程师在平台上创建或修改检测程序，一键下发到所有设备，确保检测标准一致。
缺陷数据同步：每台设备检测到的缺陷数据实时上传，平台自动汇总，生成产线级良率报告。
参数配置管理：设备参数(如电压、电流、曝光时间)统一管理，支持版本回溯，避免参数漂移
良率分析接口：与 MES 系统对接，把缺陷数据与芯片批次关联，支持根因分析
数据标准化是关键，我们统一了数据格式和元数据标签，比如缺陷类型用“MicroBump_Crack”的标准命名，不同设备的数据才能互认。
备件交期长是我们最头疼的问题之一，以前，射线管坏了才去采购，等货到产线已经停了两天，现在，数据共享平台不仅传输缺陷数据，还实时采集设备健康状态数据，比如射线管的老化曲线、探测器的响应衰减，我们基于历史故障数据构建了备件寿命预测模型，当某台设备的射线管接近寿命终点时平台自动预警，并智能推荐调配方案，如果其他设备有备件库存就优先调配，如果没有就提前下单采购，我们变“坏了再换”为“提前规划”，备件交期从被动等待转为主动管理，停机风险大幅降低。
小贴士： 预测性维护需要积累数据，建议从设备投用第一天就开始记录运行参数，数据量越大，预测越准。
我们厂是国内一家大型封测厂，年处理 Chiplet 芯片超 50 万颗，涉及先进封装工艺，项目目标是实现三台 X-Ray 设备间的数据互通，支持微凸点检测与硅通孔缺陷追溯，实施过程分为三步，第一步部署数据共享平台，安装 OPC UA 通信模块，第二步定制通信协议确保不同品牌设备能互认数据，第三步优化备件管理流程接入预测性维护功能。
成果数据如下：
检测效率提升 25%：工程师不再需要逐台设备配置，一键下发程序。
故障排查时间缩短 40%：平台自动比对设备历史数据，快速定位问题。
备件使用率下降 15%：预测性维护减少了不必要的备件更换。
良率提升 3%：缺陷数据共享后，工艺调整更及时，缺陷闭环管理更高效。
调试复杂是另一个痛点，以前新设备接入产线工程师要手动配置参数，还得参考其他设备的调试日志费时费力，现在，据共享平台成了工程师的“数字双胞胎”，当新设备接入时，工程师只需在平台上一键下发已验证的检测程序与参数模板，平台自动比对不同设备的历史调试日志，识别参数差异并给出优化建议，更关键的是，当某台设备出现异常时平台可快速调取其他同型号设备的“健康基线”数据，辅助工程师定位问题根源，比如有一次设备 A 的检测图像出现异常，平台调取设备 B 的基线数据，发现是参数漂移导致的，工程师 5 分钟就解决了问题，而以前至少要花 2 小时，这本质上是用数据共享将工程师的“经验孤岛”转化为“集体智慧”，降低对个人经验的依赖。
数据互通带来的好处是多方面的：
提升产线自动化水平：一键下发程序、自动同步数据，减少人工干预。
降低设备运维复杂度：预测性维护和数字双胞胎功能，让故障响应更快。
支持 Chiplet 芯片高质量检测：统一标准、闭环管理，推动良率提升。
故障排查慢的根源在于信息不透明，以前，某颗芯片在后续工序被检出缺陷，工程师要翻查前道 X-Ray 检测的原始图像，还得手动比对参数配置，耗时数天，现在数据共享平台构建了缺陷的“全生命周期追溯链”，当缺陷被发现时平台可反向追溯其在前道 X-Ray 检测中的原始图像、参数配置及设备状态，通过关联分析快速判断是设备参数漂移、程序版本不一致还是物料批次问题导致的缺陷，例如有一次我们发现某批次芯片的缺陷率突然升高，平台追溯后发现是前道 X-Ray 设备的电压参数漂移了 0.5%，调整后缺陷率立刻恢复正常，这种从“点状故障”到“链式根因”的追溯能力，将排查时间从数天缩短至数小时并直接指导工艺优化，实现缺陷的闭环管理。
数据互通是 Chiplet 产线智能化发展的关键环节，通过标准化协议和共享平台，我们实现了设备协同，提升了效率，降低了调试与备件压力，对于半导体封测企业来说，这是一套可落地的解决方案，能帮助先进封装工艺规模化应用，如果你也面临类似痛点不妨从统一通信协议和搭建数据共享平台开始，记住数据互通不是目的，而是手段，最终目标是让产线更智能、更高效。
