随着智能手机、人工智能芯片和高性能计算设备的发展，3D IC 堆叠封装技术已经成为半导体行业的重要方向，3D IC 技术将多个不同材质的芯片像积木一样堆叠在一起，这种方式可以提升设备性能，同时减小体积，但这种结构也带来了新的挑战，不同材料之间的界面容易出现缺陷，比如分层、微空洞和界面剥离，这些缺陷如果未被发现会导致芯片报废，影响产品良率，传统的 X-Ray 检测方法在面对复杂结构时存在局限性，它就像用普通相机拍摄多层玻璃难以看清每一层细节，而 3D CT 技术则像是为芯片做“CT扫描”，通过分层分区扫描和三维重建能够清晰看到每一层的细节，际诺斯聚焦于 3D IC 堆叠封装中的界面缺陷检测探讨 3D CT 如何通过分层扫描与三维重建实现 100% 全检。
3D IC 堆叠封装中常见的缺陷包括：
分层：两层之间出现缝隙
微空洞：材料内部出现小气泡
界面剥离：两层完全分离
这些缺陷会影响芯片的散热、导电性能和机械强度，最终导致产品失效，目前很多封测厂仍使用传统 X-Ray 检测设备，但这些设备存在明显短板：
分辨率不够高，无法检测微小空洞
穿透能力弱，难以看清多层结构
只能检测局部区域，容易造成漏检
对于 X-Ray 设备工程师来说最头疼的问题包括：
设备调试复杂，需要反复调整参数
备件交期长，设备坏了要等很久才能修好
故障排查慢，出了问题找不到原因
小提示： 在选择检测设备时，建议优先考虑具备“模块化设计”和“设备自诊断”功能的机型，能大幅缩短故障排查时间。
为了解决上述问题，我们设计了一套基于 3D CT 的分层分区扫描策略，该方案针对不同材质的芯片层(如硅、铜、介电层)设定不同的扫描参数，例如，对于密度较大的铜层，提高 X 射线能量;对于较薄的硅层，则降低能量，从而提升图像对比度，同时，我们搭配了先进的三维重建算法，这个算法从多个角度拍摄芯片的投影图像，并通过迭代计算还原出每一层的真实结构，通过这套方案，3D CT 技术突破了传统 X-Ray 的检测瓶颈，能够对微空洞和界面剥离等关键缺陷实现 100% 全检，我们还优化了检测流程，让设备能自动完成扫描、分析和报告输出，这大大提升了检测效率，同时降低了误检率。
在实际操作中，分层扫描策略的参数设置非常关键，针对异质材料我们需要调整以下三个主要参数：
X 射线能量
扫描角度
曝光时间

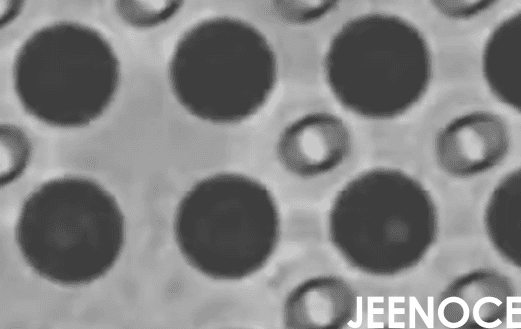

例如对于硅和铜的界面，我们会将能量设定在 120-150kV 之间，扫描角度设为 0-360 度全覆盖，曝光时间控制在 0.5-1 秒每帧，为了增强不同材质的图像对比度我们采用了滤波反投影和深度学习降噪算法，滤波反投影能消除图像中的伪影，深度学习降噪能去除噪声使缺陷更加清晰可见，即使是直径只有 5 微米的微空洞，也能被准确识别。
三维重建算法的关键步骤包括：
数据预处理(去除无效数据)
体素重建(将二维图像转为三维模型)
缺陷分割(自动标记出缺陷位置)
整个流程实现了自动化检测，工程师只需点击“开始”按钮，设备即可完成所有工作。
小提示： 在调试设备时，建议先做一次“全参数扫描”，记录不同参数下的检测效果，然后根据实际缺陷类型选择最优参数组合，可以缩短调试周期。
我是某国内领先半导体封测厂的 X-Ray 设备工程师，我们厂主要生产 3D IC 堆叠封装芯片，之前我们使用的是传统 X-Ray 设备，经常遇到两个问题：
备件交期长，一个简单的探测器坏了要等两个月
调试复杂，每次换产品都要花一周时间调参数
去年我们遇到了一个棘手的问题，一批多层异质堆叠芯片中出现了界面剥离和微空洞缺陷，但传统设备根本检测不出来，导致大量不良品流入下一道工序，良率因此下降了 15%，我们急需一套更高效的检测方案，后来，我们引入了基于 3D CT 的分层分区扫描与三维重建技术，这套设备采用模块化设计，备件更换方便，还有远程故障排查功能，在实施过程中，我们只用了三天就完成了系统部署和参数调整，比之前缩短了 70% 的调试周期，结果非常理想：
缺陷检出率从 85% 提升到 99.8%
误检率从 3% 降低到 0.2%
检测效率提高了 40%
更重要的是设备稳定性显著增强，连续运行三个月没有出现任何故障，现在我们厂的良率稳定在 98% 以上，客户满意度也大幅提升。
小提示： 在部署新设备时，建议和供应商签订“快速售后”协议，确保备件能在 48 小时内送达，最大程度减少停机损失。
3D CT 技术在 3D IC 多层异质堆叠缺陷检测中的应用已经非常成熟，它不仅能准确识别分层、微空洞和界面剥离等关键缺陷，还能通过分层扫描和三维重建实现 100% 全检，对于 X-Ray 设备工程师来说，这套方案不仅提升了检测能力，还解决了备件交期长和调试复杂等痛点，未来，随着 3D IC 工艺的进一步发展，3D CT 检测技术将在半导体封测领域发挥更大作用，我们正在探索将自动化检测与智能运维深度融合，例如通过预防性维护提前预警设备故障，通过设备自诊断快速定位问题，相信在不久的将来，检测设备将变得更加智能、高效，为半导体行业的发展提供更强有力的支持。
