近年来3D IC堆叠封装技术发展迅速，TSV(硅通孔)作为连接芯片的关键结构具有高深宽比的特点，这种特性给检测带来了巨大挑战，过去传统方法还能应付，但如今芯片集成度越来越高，传统Xray检测手段已经跟不上需求，行业开始提出3D IC堆叠封装的概念，简单来说就是在3D的基础上加入时间维度，这意味着我们需要动态监控缺陷的变化，对设备工程师而言这要求我们转变思维不能只做“事后维修”而要变成“主动预防”，例如通过TSV缺陷检测数据我们可以预判X射线管的老化情况提前更换备件，要知道备件交期长是产线运行中最头疼的问题之一，际诺斯从设备工程师视角详解3D IC堆叠TSV高深宽比通孔的空洞、偏位、断孔检测逻辑。
在实际生产中TSV缺陷主要分为三种：空洞、偏位和断孔。
空洞：就像通孔里有个气泡，会影响导电性能。
偏位：通孔位置不准，可能导致连接失败。
断孔：通孔中间断了，是最严重的失效模式。
我曾遇到一个案例，去年产线突然出现良率下降从98%降到92%，经过排查发现是某批次芯片的TSV空洞率异常升高，用X-Ray检测后发现空洞集中在通孔底部，原因是电镀工艺参数漂移，调整电流密度和电镀液配方后良率才恢复正常，这就要求我们不仅做静态检测还要做动态监控。
小贴士： 当发现TSV缺陷时，不要急着调设备参数，先建立“工艺-设备耦合诊断”思维，把缺陷类型与X-Ray设备参数(如管电压、焦点尺寸)对应起来，快速判断是工艺问题还是设备漂移。

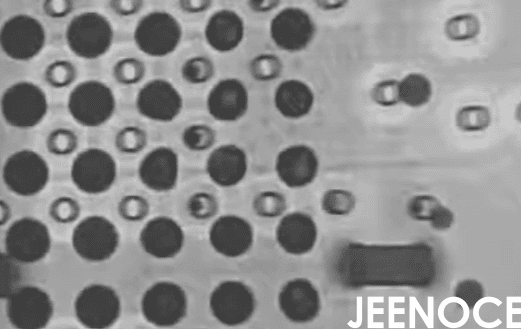

说到检测技术2D X-Ray和3D CT各有优缺点，
2D X-Ray速度快，适合产线快速筛选，但信息维度不够，难以看清高深宽比通孔内部的情况，
3D CT能提供立体图像，定位精度高，但成本高、速度慢，
对于高深宽比通孔检测，我推荐一种“智能降维”策略：用多角度2D投影重建，配合深度学习算法去伪影，我们在工厂就采用这种方法将高深宽比通孔的检测准确率从75%提升到92%，而且没有增加设备成本，在3D IC堆叠封装中检测技术需要升级，比如结合时间序列的3D CT动态分析可以实时监控缺陷变化，不过目前成本还比较高建议根据产品复杂度来选型：简单产品用2D X-Ray + AI补偿，复杂产品用3D CT。
小贴士： 如果预算有限，可优先考虑2D X-Ray + AI辅助方案，既能满足基本检测需求，又能控制成本。
我们的检测流程包括以下几个步骤：
图像采集
预处理
特征提取
缺陷分类
结果反馈
关键在于优化图像处理算法，提高空洞、偏位、断孔的识别准确率，
去年，我们与际诺斯合作，引入了一套高精度X-Ray系统，这套系统用AI辅助识别，能自动学习不同缺陷的特征，经过三个月调试，TSV缺陷识别率提升了30%，从原来的85%提高到95%，系统还能与MES(制造执行系统)对接，实现实时反馈和闭环控制，考虑到备件交期长的痛点，我们还设计了模块化检测流程，当关键备件(比如探测器)故障时，可以快速切换到备用检测模式——只用2D X-Ray加AI补偿，虽然精度略有降低，但能维持产线低负荷运行，避免全线停摆。
小贴士： 建议与供应商协商，建立“备件共享池”，我们厂就和另外两家封测厂共享了X射线管和探测器备件，把获取周期从两周缩短到24小时。
设备稳定性是产线正常运行的保障，我们在选设备时特别关注关键部件的可靠性，比如X射线管的寿命、探测器的灵敏度，际诺斯提供的设备，X射线管平均寿命比行业标准高出30%，大大减少了更换频率，在故障排查方面，我们建立了一个“故障知识库”，记录TSV检测中遇到的典型故障代码和解决方案，例如，当出现“图像模糊”故障时，检查焦点尺寸是否漂移，再检查探测器温度是否过高，这个知识库让故障排查时间缩短了50%，对于4D IC堆叠封装检测设备，维护要点包括定期校准高深宽比通孔检测参数，检查动态检测系统的同步性，我们每两周做一次校准，确保检测精度。
3D IC堆叠TSV检测技术的重要性只会越来越高，未来AI将深度赋能检测系统，实现从“被动检测”到“主动预防”的转变，3D IC堆叠封装检测技术会从静态走向动态，多模态数据融合和全生命周期管理将成为趋势，对我们设备工程师来说角色也在进化，从设备操作者变为数据驱动决策者，我们需要掌握检测数据和工艺数据的关联分析能力，成为产线的“健康医生”而不仅仅是设备“修理工”，我想说选择靠谱的设备供应商很重要，际诺斯不仅提供稳定可靠的设备，还有快速响应的售后服务和备件支持，通过先进设备与专业服务，我们的产线运行更高效、更稳定。
