这几年3D IC 堆叠封装技术越来越热门，它将多个芯片像叠罗汉一样堆在一起让手机、电脑运行得更快、更省电，但随着堆叠层数从两层增加到四层、六层甚至更多，一个严重的问题也随之出现——芯片翘曲变形，这可不是小事，翘曲会导致芯片之间接触不良产品良率下降甚至整批报废，以前我们用传统方法检测比如用显微镜看几个点或者用接触式探头测量，这些方法就像“盲人摸象”根本无法全面了解芯片的变形情况，因此我们需要一种更先进的技术——三维成像，来精准测量形变，并反过来优化堆叠工艺，际诺斯从设备工程师视角讲解如何利用Xray检测设备的三维成像技术精准测量3D IC堆叠翘曲变形。

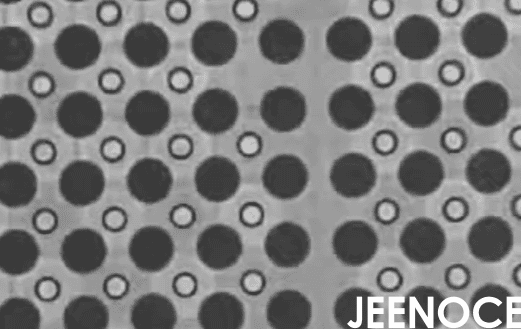

三维成像技术就像给芯片做了一次全身CT扫描，它不仅能拍出整叠芯片的全貌还能放大局部形变区域观察微米级别的细节，我们使用的X-Ray三维检测系统可以非接触地扫描芯片，获取高分辨率的图像数据，通过软件分析，就能计算出翘曲量有多大，以及形变分布在哪里，举个例子，以前我们只能知道“大概弯了10微米”，但不知道是中间弯还是边缘弯，现在有了三维成像，我们可以画出形变的“等高线图”，哪里弯得厉害一目了然，这种检测精度达到亚像素级别，比头发丝还要细几百倍，这为后续分析形变原因提供了扎实的数据基础。
小贴士： 在挑选三维检测设备时，要关注它的扫描速度和分辨率，速度太慢会影响产线效率，分辨率太低则看不清微米级的形变。
有了形变数据接下来就是关键一步——建立“形变数据-工艺参数”的联动模型，这就像给芯片堆叠过程装了一个“智能导航”，我们将检测到的翘曲量、形变区域，与堆叠时的压力、温度、胶水参数等关联起来，例如发现某个批次的芯片翘曲特别大，一查数据原来是堆叠温度高了5度，于是我们调整温度参数，翘曲就降下来了，这个模型还能实现闭环控制，以前我们是“事后检测”发现问题再修，现在我们可以用形变数据反向校准热压键合参数实现动态调整，更厉害的是我们引入了机器学习算法能预测形变趋势，例如系统发现温度有上升苗头就会提前报警，让我们在翘曲发生前就进行干预，一来堆叠一致性大幅提升，良率波动也小了很多。
小贴士： 建立联动模型时，要收集足够多的数据，至少覆盖三个月以上的生产批次，数据越多，模型预测越准。
作为设备工程师我最大的痛点是备件交期长、调试复杂、故障排查慢，以前设备坏了才去修一等备件就是一两周，产线停摆老板急得跳脚，但现在我们利用三维检测数据实现了从“被动修机”到“主动预防”的转变。
我们把X-Ray设备的运行状态，比如射线管衰减、探测器漂移，和检测到的形变异常关联起来，例如，有一次，形变检测数据出现系统性偏移，所有芯片都显示翘曲偏大，我们一开始以为是工艺问题，但查了设备数据才发现，是探测器灵敏度下降了，系统自动提示“探测器校准周期已到”，我们赶紧校准，问题就解决了，一来，设备维护从“故障后抢修”升级为“数据驱动的预防性维护”，停机时间大大减少。
调试X-Ray检测系统很复杂，扫描速度、分辨率、曝光时间，参数一大堆，以前调试一个参数要半天产线等不起，现在我们把形变检测结果和调试参数建立映射关系，例如当检测到局部形变区域模糊时系统自动推荐调整扫描路径或优化图像重建算法，一来调试时间缩短了30%以上，而且检测数据更准确。
备件交期长是行业通病，现在，我们把形变检测数据和关键备件寿命预测结合，例如当某批次芯片形变检测数据出现高频异常时系统自动分析是不是探测器灵敏度下降导致的，然后提前触发备件采购预警，我们就能在备件耗尽前下单，避免产线停摆。
小贴士： 如果你刚开始做形变数据驱动工艺优化，建议先从一个产品型号入手，跑通全流程，再推广到其他产品，步子太大容易扯着。
去年我们公司(一家国内知名的半导体封测厂)在3D IC堆叠过程中遇到了大麻烦，一批六层堆叠的芯片翘曲超标了20微米，导致批量产品返工损失超过50万元，客户催得紧老板急得团团转，我们紧急引入了三维成像系统，对整叠芯片进行扫描，结果发现翘曲主要集中在芯片边缘，而且形变分布很不均匀，通过数据分析我们找到了罪魁祸首——堆叠温度控制偏差，原来加热板的温度分布不均匀，边缘温度比中心高了8度导致芯片热膨胀不一致，我们调整了热压键合参数，把温度均匀性控制在正负1度以内，调整后翘曲量下降了42%，从20微米降到11.6微米生产效率也提升了18%，因为返工少了产线跑得更顺，这个案例让我深刻体会到三维检测不只是“找问题”，更是“解决问题”的关键工具。
现在3D IC 堆叠封装技术还在快速发展，例如异构集成就是把不同功能的芯片(如处理器、内存、传感器)堆在一起，这对检测和工艺控制提出了更高要求，未来三维检测技术将成为封装工艺优化的核心工具之一，企业需要提前布局高精度检测能力，否则很难应对复杂封装带来的形变挑战，随着芯片堆叠密度提升形变检测将成为良率提升的关键环节，我预测未来的检测设备会向智能化、自动化方向发展，实现实时工艺反馈，例如设备检测到形变超标，直接自动调整工艺参数，不用等人来操作。
总结一下三维成像技术不只是用来检测形变的，它更是工艺优化的数据支撑，我们要实现“检测-分析-优化”的智能闭环提升整体封装质量与效率，通过形变数据驱动工艺调优，封测厂可以从被动检测转向主动预防，为3D IC 堆叠封装的稳定量产提供可靠保障，作为设备工程师我真心建议同行们：别只盯着设备修修补补，多看看检测数据，它们能告诉你很多工艺的秘密，从“被动修机”到“主动预防”，这条路虽然难走，但走通了，就是一片新天地。
