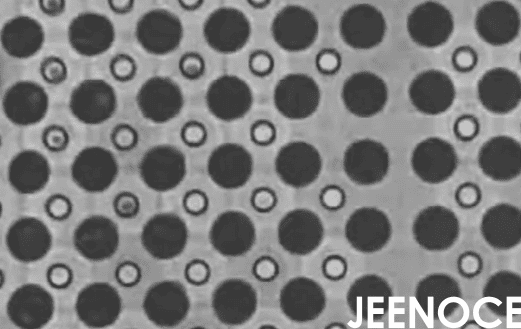

近年来3D IC堆叠封装技术发展迅速，芯片越来越薄层数也越来越多，我们的日常工作就是通过X-Ray设备检查这些芯片的键合层是否存在问题，在混合键合工艺中键合层厚度不到10微米比头发丝还要细，这么薄的一层一旦出现微间隙或虚焊，整个芯片就可能报废，因此X-Ray检测成为我们工作中的“火眼金睛”，际诺斯将从半导体封测厂X-Ray设备工程师的视角详细讲解3D IC混合键合工艺中如何利用图像增强和噪声过滤技术，识别超薄键合层的微间隙与虚焊缺陷。
刚开始接触3D IC堆叠封装时我们遇到了不少挑战，超薄键合层(小于10微米)对X-Ray分辨率的要求非常高普通设备无法看清，图像模糊得像隔着一层雾，键合层中有大量金属互连区，例如铜柱和微凸点，这些高密度金属会严重阻挡X射线信号，导致微间隙和虚焊缺陷难以被发现。
微间隙的“信号指纹”与虚焊的“灰度陷阱”
起初我们认为微间隙是完全看不见的，后来发现微间隙边缘会产生一种叫“衍射效应”的现象，在图像上形成独特的“双线”或“晕影”信号指纹，而虚焊则表现为灰度值的异常变化，容易与金属互连区的边缘伪影混淆。
小贴士：判断缺陷时不要只看灰度值，要学会识别信号形态，微间隙的“双线”信号指纹和虚焊的“灰度陷阱”是不同的，建立基于信号形态的判别逻辑，能有效避免误判。
为了解决这些问题，我们引入了基于深度学习的图像增强算法，简单来说，就是让计算机学会“看”清楚那些模糊的细节，我们还使用了自适应噪声滤波技术，提升信噪比，信噪比提高后，图像中的有用信号更明显，噪声也被压制，多帧融合技术也很有效，把连续拍摄的几张图像叠加，可以有效降低伪影干扰。
算法部署的“产线适配性”比精度更重要
市面上有很多高精度的算法但到了我们的产线上却“水土不服”，因为我们的探测器较旧算力有限，所以优先选择轻量化模型，确保其能在现有硬件上稳定运行，我们还设计了一个“一键校准”功能，操作简便，调试方便。
小贴士：选择算法时不要只看精度，先确认它是否能在你的产线硬件上运行，轻量化、可离线部署的模型才是真正解决问题的关键。
为了解决金属互连区遮挡的问题，我们开发了一套识别与补偿策略，简单来说，就是先识别哪些区域被金属遮挡，然后通过算法将这些区域的信号“补”回来，对于伪影干扰，我们分析了它的成因，主要是多层结构之间的信号反射，通过优化成像参数和算法，我们成功抑制了大部分伪影。
建立“缺陷-工艺参数”关联数据库
我们还建立了一个数据库，将每次检测到的缺陷类型(如微间隙、虚焊)与对应的工艺参数(如键合温度、压力、时间)进行关联，当新缺陷出现时我们可以快速匹配历史案例，找到问题根源，以前排查一个故障需要几个小时，现在几分钟就能搞定。
去年我们公司(一家国内领先的3D IC封装企业)接了一个堆叠封装的大项目，客户要求检测键合层的微间隙和虚焊缺陷，精度要求非常高，我们使用高分辨率X射线检测设备，配合图像增强和噪声过滤技术，提升了成像质量，同时，部署了“缺陷-工艺参数”关联数据库，实现了快速故障定位。
成果数据：
缺陷识别准确率提升至98.7%
故障排查时间缩短40%(从平均2小时降至1.2小时)
生产良率提高12%
备件更换频率降低15%(因为减少了误判导致的重复检测)
3D IC堆叠封装对X-Ray工艺的要求越来越高，图像处理技术是实现高精度检测的关键，作为半导体封测厂的工程师我们需要稳定、高效的X-Ray解决方案，展望未来堆叠封装的发展，X-Ray检测技术会越来越智能化和自动化，我们工程师的角色也会从单纯的“设备运维者”向“工艺协同者”转变，只有主动学习、积极参与，才能跟上技术发展的步伐。
