在汽车电子领域芯片的可靠性直接关系到行车安全，车规级芯片必须通过严苛的AEC-Q100测试，而晶圆级封装(WLCSP)因其体积小、成本低正被广泛应用于汽车电子中，超薄芯片在封装过程中容易产生微裂纹和崩边等缺陷，这些缺陷肉眼难以察觉必须依靠X-Ray检测技术来发现，传统检测方法存在明显局限图像对比度低、参数波动大，导致漏检和误检率高，影响芯片良率，际诺斯将从工艺工程师角度出发探讨如何优化X-Ray成像参数，提升检测精度并建立缺陷与可靠性的关联规则，实现检测程序标准化和数据互联互通。

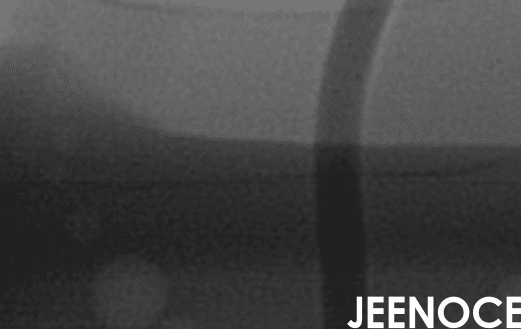

当前车规级WLCSP的检测流程通常包括：封装完成后进行X-Ray抽检再进入成品测试环节，但在实际操作中超薄芯片的检测难度较大，芯片厚度减薄后，X射线穿透时信号衰减严重，图像对比度下降，微裂纹和崩边等缺陷容易被忽略，常见的缺陷类型包括：
微裂纹
崩边
空洞
分层
其中微裂纹可能只有几微米宽，崩边深度一般在10微米以内，这些缺陷如果未被发现，在高温和振动环境下会逐渐扩展，最终导致芯片失效。
小贴士： 在车规级芯片封装中，X-Ray检测需符合IATF 16949体系要求，建议定期校准设备，确保检测参数在标准范围内，避免因设备老化导致参数漂移。
要提升检测精度关键在于优化X-Ray成像参数，电压、电流、焦距和曝光时间是核心参数，电压过高会导致图像过曝过低则对比度不足，电流和曝光时间则直接影响信噪比，我们的优化方法是先设定基准参数然后通过调整电压和电流，观察图像对比度与信噪比的变化，找到最佳平衡点，例如对于厚度为100微米的超薄芯片，推荐参数如下：
电压：50-60kV
电流：100-150μA
焦距：20-30mm
曝光时间：1-2秒
仅追求参数稳定是不够的在实际生产中X射线管会逐渐老化，靶材磨损、环境温湿度变化都会导致参数漂移，传统做法是定期手动校准但费时且易出错，我们提出“工艺漂移预测模型”，利用历史检测数据和设备状态信息，动态补偿参数，比如当X射线管使用超过1000小时系统会自动提高5%的电压，以补偿强度衰减，这种机制实现了从“参数稳定”到“参数智能”的跨越。
小贴士： 建议工程师每月记录设备状态数据，包括X射线管使用时间、靶材磨损程度、环境温湿度等，这些数据是建立工艺漂移预测模型的基础。
识别缺陷只是第一步还需要知道它们对芯片可靠性的影响有多大，为此我们建立了崩边深度与封装强度的关系模型，有限元分析显示当崩边深度超过15微米时封装强度下降30%以上，热循环测试中失效概率显著增加，同样微裂纹长度与长期稳定性之间也有明确的数据映射关系，加速老化测试表明，裂纹长度超过20微米的芯片，在1000次热循环后失效概率高达40%，基于这些数据，我们制定了判定规则：
崩边深度小于10微米且位于边缘的，判定为合格
崩边深度在10-15微米之间的，需二次复检
超过15微米的，直接判定为不合格
这些规则可量化、可验证、可重复，并已嵌入检测程序标准化流程中。
现有判定规则多为二元(合格/不合格)，但微裂纹和崩边对可靠性的影响是连续且非线性的，我们提出“缺陷严重度评分(DSS)”，基于失效物理模型，将裂纹长度、崩边深度、位置等特征加权计算，输出0-100的连续评分，例如：
位于边缘、深度12微米的崩边，DSS评分为65分
位于中心、深度8微米的崩边，DSS评分为30分
这个评分与AEC-Q100测试结果直接关联，评分超过70分的芯片，在热循环测试中失效概率超过80%，，我们就从简单的“判定”跨越到了“量化风险”，为工艺改进提供更精确依据。
我曾在某汽车电子芯片制造企业担任X-Ray检测工艺工程师，这家企业专注于车规级芯片封装，主要生产用于车载雷达和动力系统的WLCSP芯片，当时面临的最大问题是微裂纹漏检率高、检测效率低，且数据孤立，无法有效指导工艺优化，我们引入了际诺斯提供的X-Ray检测优化系统，这套系统最大的特点是能实现参数一键优化并支持数据互联互通，具体来说系统内置了自适应参数补偿算法，能根据设备状态自动调整参数，同时检测数据能直接上传到MES系统，实现全程追溯，实施效果非常显著：
检测精度提升30%
微裂纹识别准确率提高至98.7%
检测周期缩短25%
芯片良率提升15%
要实现检测数据的价值最大化必须打通数据孤岛，我们建议通过标准化接口将X-Ray检测数据与MES、ERP系统对接，具体来说可以采用OPC UA或RESTful API协议，实现实时数据传输，数据标准化处理也很关键，统一缺陷分类、参数记录格式，便于后续追溯与分析，例如我们将缺陷分为微裂纹、崩边、空洞、分层四类，每类记录位置、尺寸、严重度评分等信息。
数据互联互通不仅是接口对接更应实现知识沉淀，我们构建了“缺陷-工艺-可靠性”知识图谱，将检测数据、工艺参数、可靠性测试结果结构化关联，工程师可以通过自然语言查询，比如：“崩边深度大于5微米且位于边缘的芯片，在热循环测试中的失效概率?”系统会直接给出答案，这种知识图谱支持经验复用，新工程师可以快速学习前辈的经验，检测程序也能根据历史数据自优化，例如系统发现某类缺陷在特定工艺参数下出现频率较高，会自动调整检测程序，增加对该区域的关注。
X-Ray检测在车规级WLCSP中扮演着关键角色，直接影响芯片良率和可靠性，通过优化高分辨率成像参数，建立缺陷与可靠性的关联判定规则并实现数据互联互通，我们能够有效降低漏检误检率，提升整体生产质量，展望未来，AI辅助检测、智能参数调优以及自动化判定规则生成将成为主流，我们建议行业推动车规级芯片封装X-Ray检测标准的统一化与数据化，让不同企业的检测数据能够互认、互通，共同提升汽车电子的可靠性水平。
