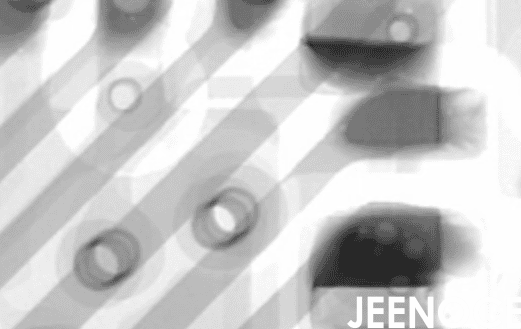

在车规级芯片的封装过程中X-Ray 检测就像给芯片做“CT检查”，它是确保产品质量的关键环节，每一颗芯片内部是否存在空洞、裂纹或虚焊等微小缺陷，都能被 X-Ray 准确识别，随着汽车行业对芯片质量要求的提升，特别是 IATF16949 标准对数据追溯的严格规定，传统的手工记录和 U 盘拷贝方式已无法满足需求，很多工艺工程师常常遇到的问题：检测数据分散在各个设备中形成一个个“数据孤岛”，查找历史记录需要翻阅大量资料更别提进行质量分析了，今天际诺斯就来探讨如何通过 X-Ray 数据与 MES 系统的高效对接，实现质量数据的实时上传，并轻松应对合规审计。
车规级芯片与普通芯片不同，它需要承受高温、震动和潮湿等恶劣环境的考验，因此，对封装质量的要求极高，X-Ray 检测必须具备高精度，能够识别如几微米大小的空洞，同时，检测数据必须符合 IATF16949 标准，这意味着每一条数据都要能追溯到具体的时间、设备和操作人员，数据还需要保存足够长的时间，以便审计人员随时调阅，数据格式也需要统一，否则，不同品牌的 MES 系统可能无法正确读取 X-Ray 设备传来的数据，导致对接失败。
小贴士： 在规划 X-Ray 数据对接 MES 前，建议先了解现有 MES 系统支持哪些数据接口，比如 RESTful API、OPC UA 或数据库直连，提前确认接口类型可以避免后期开发时走弯路。
为了让数据真正“有用”我们需要设计一套专门针对车规级芯片封装的数据字段，这些字段就像为每颗芯片办理了一张“身份证”，记录从检测到出厂的全过程，核心字段包括：
检测时间与日期(精确到毫秒)
检测设备编号(例如 X-Ray-01)
检测参数设置(电压、电流、曝光时间等)
缺陷类型与位置信息(如空洞在芯片左下角)
检测结果状态(通过或未通过)
操作人员 ID
产品批次号与型号
缺陷尺寸与灰度值(用于高精度识别)
检测程序版本号(方便参数回溯与优化)
有了这些字段审计人员可以快速查看何时检测、谁操作、用了什么参数、发现了什么问题，更重要的是这些数据还能为后续的参数优化提供基础。
IATF16949 标准要求质量数据至少保留产品生命周期加上 2 年，例如，一款车规芯片设计寿命为 10 年，其检测数据至少要保存 12 年，这么长的周期，仅靠硬盘存储显然不够，需要建立完善的数据归档与备份机制，建议采用“热数据+冷数据”分层存储策略：最近 3 年的数据存放在高速服务器上，便于快速调阅，更久的数据归档到云存储或磁带库，定期进行完整性校验，同时要设置权限管理，只有授权人员才能修改或删除数据，防止人为篡改。
小贴士： 数据留存不是“存了就行”还要定期做数据恢复演练，建议每半年模拟一次审计调阅，检查数据是否完整、能否正常打开，很多公司数据存了十几年结果发现格式不兼容打不开，那就白存了。
实现 X-Ray 数据与 MES 的实时对接，关键在于打通“设备-系统-人”之间的信息通道，具体来说可以通过开发接口程序，让 X-Ray 设备每检测完一片芯片就自动将数据发送到 MES 系统，MES 收到数据后会进行校验、存储并更新生产看板，如果检测到异常系统还能自动报警通知工艺工程师及时处理，对接过程中需要注意以下几点：
数据格式转换：不同品牌的 X-Ray 设备输出的数据格式可能不同，需要编写转换脚本。
网络延迟：车间网络不稳定可能导致数据丢失，建议使用消息队列机制，确保数据不丢不重。
接口兼容性：建议采用标准化协议，如 SECS/GEM，方便未来更换设备时无缝对接。
在车规产线上参数波动是工艺工程师最头疼的问题之一，例如环境温度变化可能影响 X-Ray 的曝光时间，进而影响检测准确性，参数波动可能导致漏检(未检出缺陷)或误检(把合格品当缺陷品)，针对这些问题可以采取以下策略：
建立参数基线库：收集历史数据，分析不同环境条件下的最优参数组合，形成基线库，当检测到参数波动时，系统可自动推荐最接近的基线参数，实现一键优化。
引入 AI 辅助识别：传统算法对微小缺陷的识别率有限，而 AI 可以通过深度学习提升识别能力，降低误报率。
动态调整参数阈值：将 MES 中的实时数据(如温度、湿度)反馈至检测程序，当环境变化时，系统自动调整参数阈值，减少因环境变化导致的漏检。
作为工艺工程师最痛苦的莫过于参数波动后反复调试却缺乏数据支撑，通过 X-Ray 数据与 MES 的深度对接，可以构建一个“工艺闭环”，MES 实时采集每批次产品的检测结果与参数设置，自动关联缺陷模式(如空洞、裂纹、虚焊)并建立缺陷模式库，当检测到新批次参数波动时系统可基于历史数据推荐最优参数组合实现一键优化，例如某车规产线通过该闭环，将参数调试时间从 2 小时缩短至 15 分钟，同时将微小缺陷识别率提升至 99.5% 以上，这不仅是数据互联互通更是将数据转化为工艺优化的“活水”。
IATF16949 审计的核心是“可追溯”，但传统做法往往是被动应对通过 X-Ray 数据与 MES 的实时对接，可以构建“主动合规”体系，MES 自动为每批次产品生成完整的质量追溯链，包括检测参数、缺陷图像、操作人员、设备状态等，当审计人员调阅时系统可一键生成符合 IATF16949 格式的审计报告，更关键的是系统能基于历史数据设定质量阈值，当检测结果接近临界值时自动触发预警，提醒工艺工程师提前介入调整参数，避免批量性缺陷发生，这种从“事后审计”到“事前预警”的转变，将合规成本降低 40%，同时提升了客户信任度。
“我们公司是一家知名车规芯片制造商，在引入 X-Ray 数据对接 MES 方案后，实现了检测数据的实时上传与自动化管理，过去由于数据孤立，检测结果无法及时反馈到生产流程中导致问题响应滞后，有一次某批次芯片的 X-Ray 检测发现空洞率偏高但数据没有及时上传，等我们发现时已经生产了 2000 多片，只能全部报废损失惨重，现在所有检测数据均能同步至 MES，不仅提升了质量控制效率，还显著降低了漏检率，据内部统计自实施以来，检测误报率下降了 30%，数据审计效率提高了 50%，最让我满意的是现在审计人员来检查我只需要在系统里点一下，就能生成完整的追溯报告，再也不用翻箱倒柜找纸质记录了。”
—— 某车规芯片制造企业 X-Ray 工艺工程师
车规级芯片封装对 X-Ray 检测数据的精准性和合规性提出了更高要求，通过设计专属数据字段、设定合理数据留存周期并实现与 MES 的高效对接可有效提升检测数据的可用性和审计合规性，同时针对参数波动与漏检误检问题，结合 AI 和参数优化策略，以及“工艺闭环”与“主动合规”的创新思路，可进一步保障车规产线的质量稳定性，这不仅有助于优化检测流程，也为车规级芯片的高质量生产提供了坚实保障。
