随着汽车越来越智能化汽车电子芯片的可靠性要求也越来越高，倒装焊封装技术因为能够实现高密度、高性能的连接，成为车规级芯片的主要封装方式，在倒装焊中，微凸点就像芯片的“神经末梢”，负责传递信号和热量，如果微凸点出现虚焊、偏移或桥连，轻则影响性能重则导致整个系统失效，X-Ray检测技术凭借其穿透能力，成为识别这些微小缺陷的“火眼金睛”，际诺斯将详细讲解X-Ray如何识别微凸点空洞、偏移和桥连并分享如何制定科学的量化标准，帮助工艺工程师实现高精度检测和参数优化。
在车规级芯片封装中，微凸点常见的缺陷包括：
微凸点空洞：指微凸点与基板之间形成的空隙，这会降低导电和导热效率，在汽车电子高可靠性要求下，必须严格管控。
微凸点偏移：指微凸点偏离了理想位置，偏移可能导致电气短路或信号传输异常，影响芯片性能。
桥连缺陷：相邻微凸点之间因焊接不均形成连接，引发短路风险。
其他常见缺陷：包括焊料飞溅(多余焊料颗粒可能引起短路)和焊点裂纹(热应力或机械应力导致，影响长期可靠性)。
提示： 工艺工程师在制定检测标准时，建议优先关注电源引脚和信号关键路径上的微凸点，这些区域的缺陷对整车功能安全影响最大。

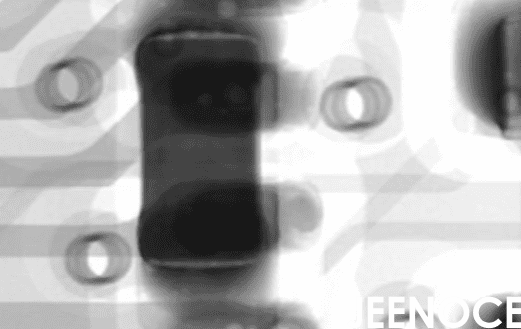

X-Ray检测的原理是不同密度的材料对X射线的吸收程度不同，在图像上会呈现不同的灰度，高分辨率X-Ray系统可以清晰捕捉微米级的缺陷。
空洞识别：通过图像灰度变化和边缘检测算法，自动识别空洞区域，结合自动阈值分割，能准确区分正常焊点和空洞。
偏移识别：利用模板匹配和坐标定位技术，计算微凸点与理想位置的偏差，系统支持实时偏移量输出。
桥连识别：通过形态学分析和连通性判断，区分正常焊点和桥连区域。
裂纹识别：利用图像增强和纹理分析，检测微裂纹的起始和扩展路径。
传统X-Ray检测需要人工调整电压、电流、曝光时间等参数这容易因参数波动导致漏检或误检，现在通过AI算法可以自动优化这些参数建立参数库实现一键优化，大幅提升检测稳定性。
实用提示： 在调试X-Ray检测程序时，建议先用标准样品校准系统，再根据实际产品微调参数，AI参数库可以保存不同产品的优化参数，下次直接调用省时省力。
有了识别方法还需要制定明确的量化标准，才能让检测结果有据可依。
参考AEC-Q100等行业规范设定空洞直径阈值，例如小于50微米为合格，大于50微米需复检或判定为缺陷，对于电源引脚等关键区域标准应更严格，比如小于30微米。
设定最大允许偏移范围，如±10微米以内为合格，对于高密度封装，偏移量标准可细化至±5微米。
依据桥连宽度和长度设定阈值，例如宽度大于20微米或长度超过30微米即判定为缺陷，同时根据焊点间距动态调整阈值减少误检。
焊料飞溅直径大于15微米视为缺陷，焊点裂纹长度超过焊点直径的20%即判定为不合格。
提示： 建议工艺工程师定期收集检测数据分析缺陷分布规律，动态调整判定标准，例如当某批次焊料流动性偏高时可适当放宽桥连阈值同时收紧空洞阈值，避免因工艺波动导致误判。
通过AI算法自动调整X-Ray成像参数，减少参数波动导致的漏检误检，系统支持历史数据学习，持续优化参数设置，适应不同批次产品。
构建统一的数据平台，将检测结果与生产系统(如MES、ERP)实时交互，缺陷数据可以自动反馈到工艺优化环节，形成闭环管理。
利用大数据分析，识别缺陷趋势和工艺瓶颈，建立缺陷数据库，支持跨批次、跨产线的对比分析，帮助工艺工程师快速定位问题根源。
“我们公司主要生产车规级芯片封装产品，使用X-Ray进行微凸点检测时曾面临漏检率高、误检率波动大的问题，引入际诺斯提供的X-Ray检测系统后我们通过优化成像算法与建立量化判定标准，将检测准确率从85%提升至98%以上，同时系统支持参数自动优化减少了人工干预，提升了整体检测效率，数据互联互通功能使我们能够实时监控生产质量，快速响应工艺异常。”——某汽车电子制造企业工艺工程师
这个案例说明科学的检测方法和量化标准，能显著提升车规级芯片封装的良率和可靠性。
在车规级倒装焊封装领域，X-Ray检测是确保微凸点焊接质量的重要手段，通过科学的成像识别方法与量化判定标准，可以有效提升检测精度，降低漏检与误检风险，同时借助智能化与数据互联技术，进一步推动检测流程的标准化与自动化发展，这有助于工艺工程师实现高精度缺陷识别与参数优化，满足汽车电子对高可靠性的严苛要求。
