随着新能源汽车和智能驾驶技术的快速发展，车规级芯片在汽车电子系统中的应用越来越广泛，这些芯片需要承受高温和高电流的严苛环境，因此对可靠性和稳定性的要求远高于普通消费级芯片，在芯片封装过程中焊层空洞率是影响芯片性能的关键因素之一，际诺斯将围绕车规功率芯片封装中 X-Ray 检测技术的应用，探讨焊层空洞与散热性能之间的关系并提出基于检测数据的工艺优化策略。
车规级功率芯片在运行过程中会产生大量热量，如果散热路径受阻，可能导致局部过热，进而引发芯片失效，焊层作为热传导的重要通道，其质量直接影响散热效率。
小贴士： 选择合适的热界面材料和控制焊料厚度，是降低热阻的第一步，工程师在制定检测标准时，应优先关注这些基础参数。
空洞的存在会显著增加热阻，降低散热效率，甚至导致芯片工作温度超标，研究表明，焊层空洞率每增加 1%，热阻可能上升 0.5% 到 1%，空洞的形状和分布密度对热阻的影响也不同，需要结合热仿真分析进行量化评估。

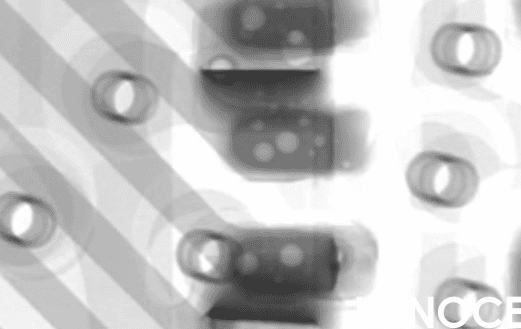

X-Ray 技术能够非破坏性地检测焊层内部缺陷，是目前车规级芯片封装检测中不可或缺的手段，通过自动光学检测与图像处理算法，可以实现对微小空洞的高精度识别，并支持缺陷分类，如空洞、裂纹、气孔等。
基于 X-Ray 图像数据，结合热仿真软件，可以构建焊层空洞率与热阻的映射模型，通过多组实验数据验证模型准确性，并引入机器学习方法优化预测精度，数据互联互通是模型落地的关键，需要打通检测设备与工艺数据库。
这个模型可以用来评估不同焊接工艺对焊层质量的影响，为工艺参数调整提供科学依据，例如，焊接温度曲线与压力控制都可以通过该模型进行优化，同时，它还能实现检测结果与热性能的联动分析，支持一键优化检测程序。
根据模型输出设定合理的空洞率阈值，确保焊层在满足散热需求的同时具备足够的机械强度，建议将空洞率阈值与热阻上限绑定，形成动态调整机制。
根据芯片结构设计和热分布特性，将焊层划分为多个关键区域，分别制定空洞率控制标准，例如，芯片中心区域和功率端子下方需要执行更严格的检测标准。
对高热负荷区域实施更严格的检测标准，提升检测精度，减少漏检风险，通过自动光学检测与 X-Ray 图像分析，实现缺陷分类与实时反馈。
小贴士： 在编写检测程序时，建议对关键区域设置更高的分辨率，能更准确地捕捉微小空洞，避免漏检。
通过优化焊接温度、压力、时间等参数，降低空洞率波动，提高产品一致性，引入统计过程控制方法，监控焊接工艺参数的稳定性，减少参数波动带来的漏检误检风险。
传统检测中参数波动被视为干扰源，导致漏检误检率居高不下，但换个视角，这些波动恰恰是工艺状态变化的“指纹”，通过实时采集 X-Ray 检测数据与焊接参数，建立参数波动、空洞形态、热阻变化的关联模型，将波动转化为工艺调整的预警信号，例如，当检测到某批次空洞率突然上升 0.5%，系统自动回溯焊接参数，识别出是温度曲线偏移所致，并触发一键优化程序，修正参数至目标范围，实现“检测即校准”。
打破检测设备与工艺数据库的数据孤立状态，建立实时数据流，X-Ray 检测结果不仅用于判定产品合格与否，更作为工艺参数的反馈输入，例如，当模型预测某区域空洞率将超过阈值时，系统自动调整焊接压力或预热时间，在缺陷形成前进行干预，这种主动预测机制，将空洞率控制从“事后筛选”提升为“事前预防”，显著降低漏检误检率，并减少工艺参数波动带来的良率损失。
针对不同芯片型号或批次传统检测程序需手动调整参数，效率低且易出错，基于数据驱动的自愈机制系统可自动学习历史数据生成个性化检测程序，例如对于高散热需求的功率芯片系统自动提高关键区域的检测分辨率，并动态调整空洞率阈值，实现检测标准的智能适配。
小贴士： 工程师可以将重复性工作交给算法，聚焦于异常分析与工艺创新，能大幅提升工作效率。
我是某汽车电子供应商的工艺工程师，我们公司在车规级功率芯片封装过程中，曾经面临焊层空洞率偏高、热阻异常等问题，严重影响产品良率和可靠性，同时参数波动导致漏检误检率居高不下，数据孤立阻碍了工艺优化，后来际诺斯为我们部署了定制化 X-Ray 检测系统并结合热仿真工具，建立了焊层空洞率与热阻的对应模型，通过对关键区域进行精准检测优化焊接工艺参数，我们取得了显著成果：
空洞率由 4.7% 降至 3.2%
热阻从 1.2℃/W 降至 1.0℃/W
产品不良率下降 27%
漏检误检率降低 40%，检测标准执行一致性提升 25%
工艺参数波动导致的异常事件减少 50%，一键优化响应时间缩短至 2 秒以内
这套系统支持数据互联互通实现了检测结果与工艺参数的一键优化并引入了主动预测机制，将参数波动转化为动态校准信号，现在我们不再被动等待缺陷出现而是能够提前预防问题。
车规级芯片封装对焊层质量提出了更高要求，X-Ray 检测技术在其中发挥着关键作用，通过建立焊层空洞率与热阻的对应模型，可以有效指导焊接工艺优化，提升产品可靠性，未来，随着检测精度和数据分析能力的进一步提升，X-Ray 检测将在车规级芯片制造中扮演更加重要的角色，热管理设计与缺陷分类技术的融合，将推动焊接工艺参数的智能化调整，实现检测标准的动态优化，而主动预测与工艺自愈机制的引入将彻底改变传统检测的被动模式，为工程师提供从“发现问题”到“预防问题”的完整工具链。
