在半导体封装质量检测中BGA(Ball Grid Array)焊球的空洞问题一直是工程师们最头疼的难题之一，简单来说焊球空洞就是焊球内部或边缘出现的小气泡，这些气泡如果太多或太大，会影响芯片的电气连接和散热性能，严重时甚至会导致产品报废，随着手机、电脑等电子产品越来越轻薄，芯片封装也变得越来越小，对焊球空洞的检测要求也随之提高，际诺斯将从实际应用出发详细讲解如何根据 IPC-A-610 国际标准结合 X-Ray 检测技术对 BGA 焊球空洞进行精准分级判定。
IPC-A-610 是电子组装行业最权威的验收标准，它将产品分为三个等级每个等级对焊球空洞的要求都不一样。
焊球空洞率不超过 5%
单个焊球上的空洞面积不超过焊球面积的 10%
允许少量边缘空洞，但不能影响电气连接
适用于航空航天、医疗设备等关键领域
焊球空洞率不超过 15%
单个焊球上的空洞面积不超过 25%
对焊球与基板接触面的空洞有更严格限制
适用于汽车电子、工业控制等一般可靠性产品
焊球空洞率不超过 25%
单个焊球上的空洞面积不超过 50%
需要进行失效分析并记录，不适用于关键应用
适用于普通消费电子产品
小贴士： 在实际生产中工程师需要根据产品的最终用途选择对应等级，比如，汽车芯片建议按 1 级标准执行，而普通玩具芯片按 3 级标准即可，建议在检测程序中预设三个等级的参数模板，方便快速切换。

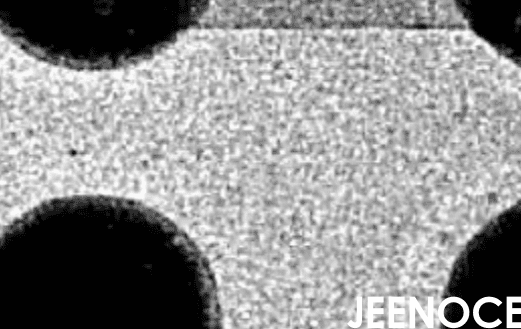

想要准确检测焊球空洞2D X-Ray 设备的参数设置非常关键，参数调得好小到 10 微米的空洞都能看清，参数调不好大空洞也可能被漏掉。
根据 BGA 封装厚度选择合适的 X 射线能量，一般来说，薄封装用低能量(如 60-80kV)，厚封装用高能量(如 100-120kV)采用高分辨率成像模式，建议分辨率不低于 5 微米/像素对于微小空洞，可以开启局部放大功能。
调整图像对比度，让焊球和空洞的边界更清晰，使用自适应灰度算法自动增强空洞区域的显示效果，避免过度调整导致图像失真。
从不同角度拍摄焊球，减少盲区，使用图像拼接技术获得完整的焊球图像，对于角落焊球建议增加拍摄角度。
小贴士： 建议在检测程序中设置“一键优化”功能，当更换不同型号的 BGA 封装时，系统能自动匹配最佳参数组合，避免人工反复调试，这能节省 30% 以上的参数设置时间，在日常操作中定期校准设备也是提升检测精度的重要步骤，建议每周进行一次设备性能测试，确保检测结果稳定可靠。
焊球空洞不是千篇一律的，根据位置不同它们对产品可靠性的影响也大不相同，我们需要针对每种空洞类型设定独立的判定规则。
判定标准：空洞位于焊球正中心，影响焊料填充完整性。
处理方式：根据空洞大小按等级判定，中心空洞面积超过焊球面积 15% 时，建议按 2 级标准处理。
常见原因：回流焊温度不足或升温过快。
判定标准：空洞出现在焊球边缘或与基板接触面。
处理方式：需结合焊球整体结构评估，边缘空洞面积超过 10% 时，可能影响电气连接。
常见原因：助焊剂活性不足或基板润湿性差。
判定标准：空洞出现在焊球与基板之间，影响热传导和机械连接。
处理方式：需严格限制，优先考虑 1 级标准，界面空洞面积超过 5% 时，建议直接判定为不合格。
常见原因：焊接温度曲线设置不当或真空度不足。
小贴士： 在编写检测程序时建议为每种空洞类型设定独立的判定逻辑，比如界面空洞的阈值可以设置得比中心空洞更严格，同时，嵌入自动分类算法，让系统自动识别空洞类型，减少人工判断误差。
很多工厂的检测流程存在两个问题：一是参数波动大导致检测结果不稳定，二是数据孤立检测结果无法反馈到生产环节，针对这些问题我们提出以下优化建议。
结合 IPC-A-610 分级标准，制定统一的检测流程
明确各等级产品的验收阈值，避免人为判断误差
编写详细的 SOP(标准作业程序)，包括参数设置、判定规则、异常处理等
引入智能参数调节模块，根据 BGA 封装类型自动匹配最佳成像参数
实现检测参数的快速切换与保存，提升工作效率
支持参数模板的导入导出，方便不同设备间共享
构建检测数据管理系统，实现检测结果与生产系统的数据互通
支持历史数据追溯与统计分析，辅助工艺改进
建立报警机制当空洞率异常升高时自动通知工程师
传统的检测流程只是判断“合格”或“不合格”，但空洞数据中其实隐藏着很多工艺偏差信息，如果我们能把这些信息利用起来，就能从“事后判定”变成“事前预防”。
中心空洞的集中出现，可能暗示回流焊峰值温度不足或升温速率过快，界面空洞的频繁发生，则可能与助焊剂活性或基板润湿性相关，建议在检测程序中嵌入“工艺相关性分析模块”，将空洞类型、尺寸、分布与回流焊温度曲线、真空度等参数进行关联建模，当检测到特定空洞模式时，系统自动生成工艺调整建议，比如优化预热时间或调整氮气流量，就能从根源上减少空洞产生，提升整体良率。
IPC-A-610 标准提供了统一的空洞率阈值，但在实际应用中，不同位置的焊球对可靠性的影响差异很大，比如，芯片角落的焊球承受更大的热应力，其空洞容忍度应该低于中心区域，电源或地线焊球对空洞的敏感度也高于信号焊球，建议在检测程序中引入“动态阈值”算法：根据焊球在封装中的坐标、功能属性以及相邻焊球间距，自动调整每个焊球的空洞率验收标准，例如，对关键焊球采用 1 级标准，而对非关键焊球放宽至 2 级标准，既能确保关键区域的可靠性，又避免了对非关键区域的过度拒收。
当前标准主要依赖空洞面积比进行判定，但空洞的形态对焊球力学性能的影响差异很大，比如，一个面积占比 20% 的细长形空洞，可能比一个面积占比 30% 的圆形空洞更具破坏性，因为它更容易引发裂纹扩展，建议在检测程序中集成“空洞形态学分析模块”，提取空洞的周长、圆度、偏心距、分布密度等特征参数，并建立基于这些特征的缺陷严重性评分模型，该模型可自动将空洞分为“轻微”、“中等”、“严重”三个等级，并与 IPC-A-610 的 1/2/3 级标准进行映射，例如，对于“严重”等级的空洞，即使面积比未超标，也建议按 3 级标准处理并记录，这一方法能显著提升对微小但关键缺陷的识别能力。
“我们是一家专注于高性能计算芯片封装的企业，过去在 BGA 焊球空洞检测中经常出现误判和漏检的情况，尤其是对界面空洞的识别一直存在困难，引入际诺斯提供的基于 IPC-A-610 分级标准的检测方案后我们重新优化了 2D X-Ray 参数配置，并建立了针对不同类型空洞的判定逻辑，经过测试我们的检测准确率提升了 30%，误报率下降了 45%，同时系统支持数据接口对接，使检测数据能够直接反馈至生产管理系统，大幅提高了整个工艺流程的可控性。”——某客户公司 X-Ray 工艺工程师
BGA 焊球空洞检测是保障封装可靠性的重要环节，通过对 IPC-A-610 标准的深入解读，结合 2D X-Ray 技术的参数优化与判定规则的精细化管理，可以有效提升检测精度与效率，对于从事半导体 X-Ray 检测的工程师而言掌握这一方法论不仅有助于提升产品质量，也为后续工艺优化提供坚实的数据支撑，未来随着自动化检测与数据互联技术的进一步发展，BGA 封装质量管控将迈向更高水平。
