在半导体制造中，BGA(Ball Grid Array)封装因其引脚多、性能好而被广泛应用，它常见于手机芯片、汽车电子等产品中但问题也随之而来，不同型号的BGA产品其检测参数差异很大，工艺工程师常常需要手动调试X-Ray设备，这不仅效率低还容易因参数设置不当导致漏检或误检，例如焊球空洞可能被忽略或者正常焊点被误判为缺陷，这些问题直接影响生产速度和产品质量，有没有办法让检测参数自动匹配?答案是肯定的，通过建立分类参数模板库可以提前存储不同BGA产品的检测参数，只需扫码即可调用参数，还可以批量复制调试换线时间大大缩短，检测精度也更有保障，际诺斯今天将详解。

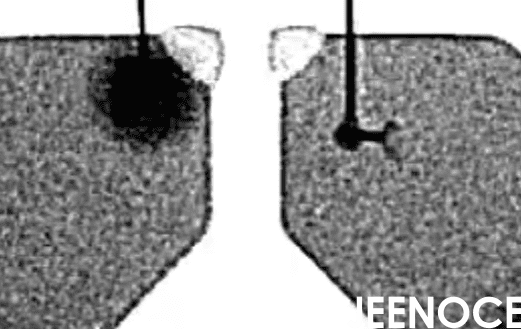

BGA检测的核心是准确识别焊球缺陷，如空洞、桥接、虚焊，但不同型号的BGA，焊球尺寸、封装大小、基板材质各不相同，比如，0.3毫米以下的微小焊球需要更高的分辨率和更精细的能量设置，而大尺寸封装则要调整检测角度，避免边缘失真，传统的手动调试方式依赖工程师经验，这种方式不仅慢，还容易出错，因此，建立统一的参数管理标准是提升检测可靠性的基础。
小贴士： 在调试参数时，可以从焊球尺寸入手，小焊球优先提高分辨率，大焊球则关注对比度，能更快找到合适的参数范围。
为了让参数模板库更好用，我们需要按以下标准进行分类：
按焊球尺寸分类：如0.3mm以下、0.3-0.5mm、0.5mm以上，每种尺寸对应不同的成像清晰度和缺陷识别算法。
按封装尺寸分类：小封装(如5mm×5mm)和大封装(如20mm×20mm)，检测角度和分辨率会有所不同。
按基板材质分类：不同材质对X射线的透射效果不同，需要匹配相应的能量和对比度。
按缺陷类型分类：针对空洞、冷焊、偏移等常见缺陷，预设专用参数模板。
小贴士： 分类时建议先按焊球尺寸和封装尺寸建立基础模板，再根据实际检测结果微调，能减少初始工作量。
在实际生产中换线是常态，以前换一种BGA产品工程师需要手动调参数至少花费30分钟，现在通过扫描条码或二维码系统可以自动调用对应的参数模板，换线时间可缩短至5分钟，对于同系列的多批次产品支持批量复制调试，这省去了重复劳动，更重要的是参数模板可以同步到多台检测设备能确保整个产线的检测标准一致。
小贴士： 扫码调用时，记得定期更新模板库，如果发现某个模板误检率偏高，应及时调整参数，防止问题扩大。
很多工程师担心参数波动大、漏检误检率高，这往往是因为调试完全依赖个人经验，因此参数模板库不能是“死库”，而应具备自学习和动态优化能力，例如系统可以分析历史检测数据，当发现某模板在特定产品上的误检率偏高时系统会生成优化建议，当某型号BGA的焊球空洞率检测精度低于99%时模板库会自动标记该参数组，提示工程师调整能量或算法阈值，这种“数据驱动”的机制，让工程师从重复试错中解放出来。
数据孤立是另一个痛点，参数模板库的价值不仅在于“一键调用”，更在于它能成为数据枢纽，它可以打通检测设备与制造执行系统(MES)、统计过程控制(SPC)系统，例如扫码调用参数模板时，系统会自动将检测数据回传到MES，这些数据包括空洞率、焊球直径偏差等并与该批次产品的工艺参数关联分析，如果发现某类基板材质下的焊球偏移率异常升高，SPC系统会立即触发预警，提示工程师调整模板库中对应分类的参数阈值，这种协同使参数模板库从“工具”升级为“工艺优化的决策中枢”。
我是际诺斯公司的工艺工程师，负责BGA检测参数优化，去年我们为一家国内知名半导体企业搭建了参数模板库，这家公司主要生产手机芯片，BGA型号多换线频繁，以前换一种产品需要花30分钟手动调参数，还经常因为参数不对导致漏检，使用模板库后扫码就能自动调用参数，换线时间缩短到5分钟，更关键的是检测漏检率下降了67%，误检率降低了42%，焊球空洞率检测精度提升到99.5%，返工成本大幅减少，通过模板库的智能迭代机制，我每月节省约20小时的参数调试时间，现在检测数据统一存储方便后续分析，这个方案真正解决了参数波动大、数据孤立的问题。
通过建立科学分类、智能调用、数据驱动的BGA参数模板库，可以有效应对检测参数波动大、数据孤立等问题，为X-Ray检测提供稳定、高效的解决方案，未来，随着智能制造和AI算法的发展，参数模板库将实现自适应优化和预测性维护，这将进一步推动BGA封装检测向智能化、无人化方向发展，对于工艺工程师来说，掌握这套方法不仅能提升工作效率，还能为产线带来实实在在的效益。
