在半导体制造中BGA(Ball Grid Array，球栅阵列)封装就像芯片的“脚”，这些小小的焊球如果出现问题整个芯片可能报废，过去检测这些焊球主要依靠人工和简单设备，这种方式不仅效率低，还容易漏检问题，现在通过将 X-Ray(X 射线)检测设备与 MES(制造执行系统)连接，我们可以追踪每一颗 BGA 从生产到检测的全过程，确保质量可靠，际诺斯用通俗的语言介绍如何实现这种数据对接并解决焊球空洞、虚焊等常见缺陷的检测难题。

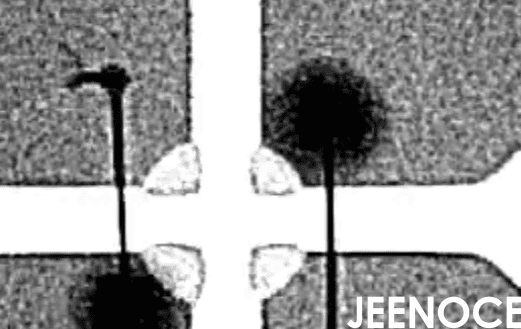

如今BGA 封装越来越小，焊球也越来越密集，微小缺陷，比如焊球内部的小气泡，很难被发现，X-Ray 检测虽然能看清内部结构，但检测数据往往只存在自己的电脑里，无法与生产线上的炉温、物料批次等信息互通，这就导致一个问题：当发现某个批次 BGA 有缺陷时，工程师需要花大量时间翻找不同系统的记录，才能找到原因，例如，焊球空洞率过高，可能是回流焊温度没调好，也可能是锡膏质量有问题，但数据不连通，就很难快速定位。
小贴士： 焊球空洞就像面包里的气泡，少量没问题，但太多会让焊点变脆，X-Ray 能看清这些气泡的大小和位置，但只有和工艺数据结合，才能知道气泡是怎么产生的。
际诺斯公司针对这一问题，设计了一套解决方案，这套方案将 X-Ray 设备检测到的每颗 BGA、每个焊球的缺陷数据自动发送到 MES 系统，并与生产时的炉温、物料批次、贴片压力等信息绑定，当检测到某个焊球有空洞时，系统立刻就能查到它是在哪个炉子、用哪批锡膏生产的，同时，这套方案还结合了自动光学检测(AOI)，从外观和内部两个角度评估焊点质量，让检测更准确。
优化后的 X-Ray 程序能够精准识别焊球空洞、桥接(焊球连在一起)、虚焊(焊球没焊牢)等缺陷，减少漏检和误检，例如，以前可能把正常的焊球误判为空洞，现在准确率提高了。
不同批次的物料(如锡膏成分不同)会导致检测标准变化，系统通过算法自动调整检测参数，比如灰度阈值(判断空洞大小的标准)，工程师不用再手动调来调去，省时省力。
X-Ray 检测结果实时传到 MES，与回流焊温度曲线、锡膏印刷参数形成完整数据链，例如，某个焊球空洞率超标，系统能立刻关联到当时的炉温是否异常。
每颗 BGA 的缺陷数据与生产关键参数(炉温、物料批次、贴片压力)绑定，一旦发现问题，可以快速追溯到具体环节，比如是某批锡膏粘度不对，还是某个炉子的升温太快。
系统根据历史数据建立预测模型，如果检测到缺陷趋势变差(如空洞率连续上升)，会自动报警，并建议调整上游工艺参数，如降低升温速率，实现质量闭环控制。
很多工程师头疼的是：不同批次的锡膏、PCB 板厚度不同，导致检测程序经常失效，需要反复调整参数，我们的方案引入“工艺自适应”机制：X-Ray 检测程序不再固定不变，而是实时读取 MES 中的物料批次和炉温历史数据，自动调用预置的参数模板，例如当 MES 识别到某批次锡膏粘度偏高时，系统自动降低焊球空洞检测的灰度阈值，避免因工艺波动导致误判，工程师从反复调参的重复劳动中解放出来，可以专注于分析异常模式。
小贴士： 灰度阈值就像判断“黑”和“白”的分界线，锡膏粘度高时焊球内部的气泡可能看起来更暗，如果阈值不变就容易把正常焊球误判为空洞，自动调整阈值就能避免这种问题。
工程师常困惑：为什么漏检误检率高?其实很多微小缺陷(如亚表面空洞)不是 X-Ray 设备能力不足，而是检测时机和工艺参数脱节，我们提出“缺陷因果链”概念把 X-Ray 检测数据与回流焊温度曲线进行时间戳级对齐(精确到秒)，就能发现焊球空洞率不是随机分布的而是与升温速率、峰值温度停留时间强相关，例如当 MES 显示某批次炉温曲线中“预热区斜率”超过 2°C/s 时，X-Ray 检测到的空洞率会骤升 15%，基于此系统自动标记该批次为“高风险”并提醒工艺工程师调整炉温参数，而不是等检测完再筛选。
小贴士： 升温速率就像烧水时火的大小，火太大，水(焊球)内部容易产生气泡，通过数据对齐，就能知道哪种火候最容易出问题。
数据虽然对接了，但工程师还是需要手动比对多个表格才能找到问题根源，我们引入“知识图谱”技术：把每颗 BGA 的缺陷类型(如“焊球空洞”)、缺陷位置(如“角落球”)、关联工艺参数(如“贴片压力 5N”)、物料批次(如“锡膏批号 A2024”)等，通过 MES 构建成可查询的关联网络，例如，当发现某批次 BGA 的“角落球空洞率”异常时，系统自动检索知识图谱，发现该批次锡膏的“粘度-温度曲线”与历史缺陷模式高度匹配，直接定位到物料供应商的批次问题，工程师只需用自然语言查询，如“显示最近 3 个月角落球空洞率大于 5% 的批次及其锡膏供应商”，就能快速获得答案。
小贴士： 知识图谱就像一张智能地图，把各种信息连起来，比如，你问“哪个供应商的锡膏容易导致角落球空洞”，系统就能从地图上找到答案，不用自己翻 Excel。
某知名半导体企业采用际诺斯的方案后效果显著，该公司的 X-Ray 检测工程师张工说：“过去我们依赖人工记录与比对，现在系统自动完成数据绑定，极大提升了我们的工作效率。”
具体数据如下：
检测准确率提升 18%(以前 100 个焊球可能漏检 2 个，现在只漏检不到 1 个)
缺陷追溯时间缩短 60%(以前找原因需要 2 小时，现在不到 1 小时)
生产异常响应速度提高 40%(发现问题后，系统自动报警并建议调整参数)
检测数据与 MES 系统同步率达 100%(所有数据实时对接，没有遗漏)
张工还提到：“以前参数波动大，我们经常要手动调整检测程序，现在系统自动适应不同批次物料，误判率降低了 30%。”
BGA 封装的质量控制正变得越来越智能，通过 X-Ray 与 MES 系统的数据对接不仅解决了检测数据孤立的问题，也为实现智能制造打下了基础，未来随着 AI 和大数据技术的融合，BGA 检测将更加自动化、精准化，尤其在焊点可靠性预测和工艺自适应优化方面会有更大突破，例如系统可能提前预测哪些焊球容易在长期使用中失效，从而提前改进工艺。
