在BGA封装生产中回流焊工艺就像烹饪时的火候，会直接影响最终产品的质量，随着BGA芯片越来越小引脚也越来越密集，仅靠老师傅的经验来调整温度已经不够了，际诺斯将介绍如何通过X-Ray检测发现的缺陷数据，反过来优化回流焊的温度曲线，让机器自己学会调整参数，实现数据驱动的工艺改进。

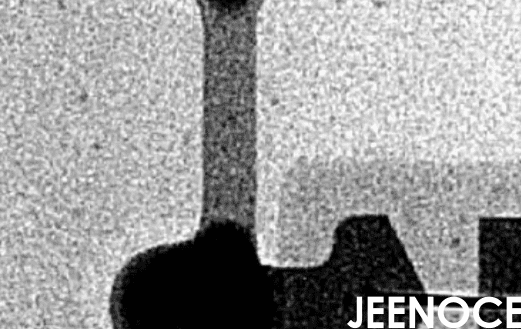

在生产过程中，我们最常遇到的BGA缺陷包括以下几种：
空洞：焊点内部出现气泡
虚焊：焊点没有完全融合
焊球偏移：焊球位置不正确
未熔合：焊膏没有完全熔化
桥接和锡珠飞溅：焊点之间连接或溅出小锡珠
这些缺陷就像是产品的小毛病，背后往往隐藏着工艺问题。
回流焊的温度曲线通常分为三个阶段：
预热阶段：控制温度，使焊膏活性得到发挥
沸腾阶段：确保焊球润湿良好
冷却阶段：避免焊点结构出现问题
如果某个阶段的温度控制不当就可能引发各种缺陷。
不同缺陷与温度曲线的关系如下：
空洞率：主要受峰值温度和保温时间影响
虚焊率：与回流时间和升温速率相关
焊球偏移：与升温速率和炉内气流均匀性有关
桥接缺陷：与冷却速率和焊膏量有关
不要等到缺陷超标才去调整工艺，例如空洞率连续三批次上升，即使还在合格范围内也可能意味着焊膏活性下降了，把缺陷数据当作工艺健康的“体温计”，提前预警比事后补救更省钱，传统上X-Ray检测只是用来判断产品是否合格，但其实缺陷数据中也包含着工艺健康的“早期信号”，比如空洞率慢慢上升，往往比单一批次超标更能说明问题，我们建立了一个缺陷趋势的基线模型，当空洞率或虚焊率连续三批次以上上升时，系统会自动报警提醒工程师检查炉温或焊膏批次，从“事后检测”变成了“事前预防”，大大降低了批量返工的风险。
数据采集需要两方面的信息：
X-Ray检测系统输出的缺陷数据，如空洞率、虚焊率、偏移量等
回流焊设备记录的温度曲线参数，如预热斜率、峰值温度、冷却速率
这些数据需要经过标准化处理，去除噪声和异常值。
数据孤岛的核心问题不是技术接口不通，而是“说不同的话”，比如X-Ray检测的“空洞率”和回流焊的“峰值温度”，在时间、批次、检测区域上往往对不上，要建立统一的元数据标准，让每颗焊球的缺陷数据都能对应到它经历的温度历程，我们在检测程序中嵌入产品批次、炉次ID、检测区域坐标，同时在回流焊设备中记录每块PCB的实时温度曲线，就能实现“每颗焊球”的缺陷数据与“该焊球经历的温度历程”一一对应，这种细粒度对齐不仅提升了模型精度，还能反向优化检测程序。
我们使用机器学习算法来建立缺陷和温度参数之间的关系模型，例如：
随机森林
神经网络
这些算法可以预测不同温度参数下可能出现的缺陷率，通过多变量回归分析还可以量化每个温度参数对缺陷的贡献度，模型用历史数据训练和验证，确保它在新数据上也能准确预测。
当检测到缺陷数据异常时，系统会自动触发炉温曲线调整，实现参数一键优化，但这里有个需要注意的地方：如果模型只追求单一批次缺陷率最低，可能会把炉温调到工艺窗口的“边缘”，一旦材料批次波动，就容易出问题。
参数一键优化不是越极端越好，要选择位于工艺窗口中心、对参数波动不敏感的“稳健解”，比如在模型目标函数中加入温度参数的方差惩罚项，或者采用多目标优化，同时最小化缺陷率和参数波动范围，我们引入了“工艺鲁棒性”指标，在满足缺陷率目标的前提下，优先选择位于工艺窗口中心、对参数波动不敏感的“稳健解”，一键优化不仅带来短期良率提升，更保障了长期工艺稳定性。
模型部署在边缘计算设备上，同时和云端协同支持实时推理，随着新数据的积累模型会不断更新，适应不同批次和封装结构的变化。
我是某半导体封装企业的工艺工程师，我们公司专注于高密度互连封装，年产能超过50万颗BGA封装器件，产品主要用在通信和汽车电子领域，以前调整炉温曲线全靠经验，周期长，参数波动大，X-Ray检测中空洞率高达8%，虚焊率也不稳定漏检误检率很高，最头疼的是缺陷数据和工艺参数完全脱节，数据都是孤立的没法互联互通，我们引入了基于X-Ray缺陷数据的炉温曲线优化系统，先搭建数据采集和建模模块，把过去半年的检测数据和工艺数据都整理出来，然后构建缺陷-温度关联模型部署到生产线上，最关键的是打通了检测和工艺的数据链路，实现了数据互联互通和实时反馈，效果非常明显，空洞率从8%降到了2.5%以下，虚焊率降低了60%，工艺调整时间从原来的半天缩短到不到两小时，参数波动减少了50%，检测和工艺数据实现了无缝对接，漏检误检率也大幅降低。
基于真实缺陷数据的优化，减少了人为误差，降低了漏检误检率，BGA封装产品的良率和可靠性都提高了，能满足汽车电子等高可靠性应用的要求。
实现了检测和工艺的闭环管理，支持参数一键优化，持续改进和工艺知识沉淀，帮企业构建了知识库，新员工也能快速上手。
这套方法不仅适用于普通BGA，也适用于CSP、FCBGA等不同封装形式，还可以扩展到其他SMT工艺环节，比如波峰焊、选择性焊接。
减少了人工干预和返工成本，优化了生产节拍，新产品导入周期缩短了，市场响应速度更快了。
BGA检测与回流焊工艺的联动，是提升封装质量的关键，通过建立缺陷数据和炉温曲线的智能关联模型，实现了从检测到工艺的高效协同，未来随着AI和工业大数据技术的进一步融合，BGA封装的智能化水平会不断提升，帮助企业实现智能制造转型。
