在半导体行业BGA(球栅阵列)封装因其高密度和高性能，被广泛应用于手机、电脑、汽车电子等产品中，随着焊接工艺的复杂化焊球失效问题频发，例如开路、短路、接触不良等问题直接影响产品的可靠性，作为X-Ray检测工艺工程师我深知快速定位失效根因的重要性，X-Ray无损检测技术就像给焊球做“CT扫描”能清晰看到内部缺陷，帮助我们从源头解决问题，际诺斯将分享如何利用X-Ray高效定位BGA焊球失效根因，提升焊点可靠性和焊接工艺水平。
BGA焊球失效主要有三种类型：开路、短路和接触不良，每种缺陷在X-Ray图像中都有独特表现，对应不同的工艺根因。

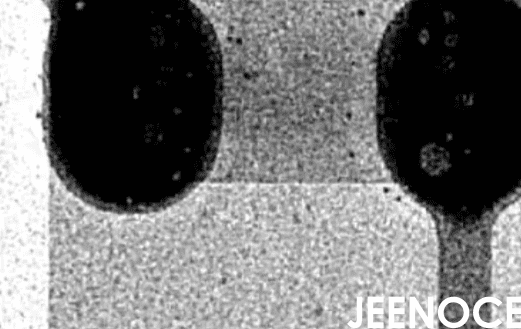

焊球断裂或未熔合，导致电路不通，X-Ray图像中焊球出现断点或不连续区域，像一条断开的线，工艺根因通常是焊接温度不足或助焊剂残留，导致焊料未完全熔化。
小贴士：检查回流焊炉温曲线，确保峰值温度在焊料熔点以上，避免冷焊。
焊球间桥接或锡球膨胀，造成信号干扰，X-Ray图像中，高密度区域异常，焊球连成一片，工艺根因是焊膏量过多或回流焊曲线异常，导致焊料溢出。
小贴士：控制焊膏印刷厚度，使用钢网开孔优化，减少桥接风险。
焊球偏移或基板变形，导致连接不稳定，X-Ray图像中焊球位置偏离预期连接不明确，工艺根因是贴片精度不足或热应力不均，造成焊球错位。
小贴士：定期校准贴片机，确保元件对位精度在0.1mm以内，这些缺陷直接影响焊点可靠性，而X-Ray无损检测能快速识别，避免破坏性测试。
建立失效现象与缺陷类型的映射表，有助于工程师快速判断问题，例如产品功能异常时若X-Ray图像显示焊球断裂则对应开路失效，若图像显示焊球桥接则对应短路失效，通过图像对比度分析，还能区分微小空洞和裂纹，在实际案例中某客户产品出现间歇性故障，X-Ray检测发现焊球灰度值异常，经缺陷分类确认是焊球未熔合，最终追溯到回流焊温度偏低。
小贴士：使用高对比度X-Ray图像，放大倍数设为50-100倍，能清晰识别0.1mm级缺陷。
要高精度识别微小缺陷关键在于参数设置，电压、电流和放大倍数直接影响检测灵敏度，例如检测BGA焊球空洞时电压设为80-100kV，电流50-100μA，放大倍数30-50倍，能清晰显示内部结构，参数一键优化技术能自动调整这些值，减少人为误差，在际诺斯客户公司，我们曾遇到参数波动大导致漏检的问题，通过引入自动化检测系统，一键优化后，检测灵敏度提升20%，漏检率降低15%。
小贴士：定期校准X-Ray设备，使用标准样品验证参数，确保一致性。
传统检测中X-Ray数据孤立难以关联上游工艺，但参数波动不是敌人而是诊断信号，例如X-Ray图像灰度值的微小变化，能反向推导回流焊炉温曲线异常，通过灰度值分析我们提前预警工艺漂移，实现从被动检测到主动预警的转变，在际诺斯客户公司，我们建立以“焊球坐标+时间戳”为唯一标识的语义层，让X-Ray缺陷坐标直接关联SMT贴片和回流焊参数，当发现焊球偏移时可以秒级定位到贴片机精度问题，数据语义对齐和多源数据融合，让根因追溯从“孤岛”变成“闭环”。
作为际诺斯客户公司的X-Ray工艺工程师，我曾处理一起BGA焊球开路案例，客户是知名半导体制造企业，产品在功能测试中频繁失效，我们采用X-Ray检测发现焊球断裂，图像显示不连续区域，通过参数一键优化，放大倍数调至60倍，清晰识别缺陷，结合数据互联追溯工艺根因是回流焊温度不足，优化后漏检率降低30%，检测效率提升25%，检测周期从4小时缩短至2.5小时，工艺根因追溯和检测效率提升，直接降低了生产成本。
X-Ray在BGA失效分析中占据核心地位能快速定位焊球失效根因，优化检测流程与参数配置能提升焊点可靠性，推动数据互联与标准化建设，让检测从“孤岛”走向“闭环”，建议工程师定期培训，掌握参数优化技巧，并建立数据共享机制，提升整体检测水平。
