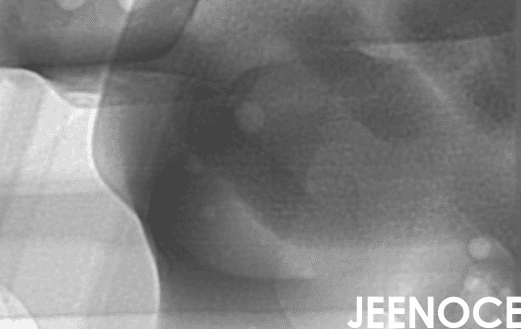

在BGA封装的X-Ray检测中薄基板容易发生翘曲，这种翘曲会导致焊点在图像上变形，看起来像虚焊，但实际上焊点质量是合格的，这种情况被称为“假虚焊”，假虚焊会带来很多问题，它不仅浪费人工复判时间还会影响产线效率，因此如何准确识别真实虚焊和假虚焊成为检测中的关键，际诺斯介绍一种基于翘曲形变补偿算法的AI识别方法，该方法可以有效区分真实虚焊和翘曲造成的假虚焊，将误检率控制在0.3%以下，我们还将分享焊点形态分析、图像增强和自动光学检测(AOI)的实用技巧，这些内容可以帮助工艺工程师优化检测流程。
薄基板在回流焊过程中容易发生翘曲，这会导致焊点投影出现变形，常规检测方法依赖固定阈值和模板匹配，难以区分真实缺陷和形变伪影，高误检率让工艺工程师在制定标准操作流程(SOP)时非常头疼，频繁误报增加了人工复判成本，也影响了产线节拍，焊点空洞和虚焊在图像上有时很相似，需要结合三维重建技术才能准确区分。
小贴士： 在编写SOP时建议将基板翘曲幅度作为检测参数之一，如果翘曲超过0.3mm可以自动切换为补偿模式，避免误判。
我们设计了一套基于图像特征的翘曲检测模型，，利用边缘检测和曲率分析来识别基板的形变区域，接着，引入深度学习中的卷积神经网络(CNN)，训练翘曲特征库，实现自适应校正，算法优化后，对微小缺陷的识别灵敏度明显提升，我们还会结合焊点形态学参数，如圆度和面积比，进行二次验证，通过多模态数据融合，将X-Ray图像与光学检测数据对齐，降低单一传感器的误判风险。
小贴士： 训练CNN模型时，建议收集至少500张不同翘曲程度的图像样本，样本越多样，模型适应新批次基板的能力越强。
我们的AI识别系统支持检测参数的智能调优和一键配置，系统基于历史良率数据，自动生成检测阈值，通过在线学习机制系统能根据实时反馈动态调整参数，适应不同批次基板翘曲的变化，系统支持多设备数据互通，可以接入AOI、SPI和X-Ray设备的数据链实现全流程追溯，缺陷分类和根因分析功能利用聚类算法，区分工艺偏移和随机缺陷，帮助工程师更新SOP。
传统工艺工程师常把参数波动当作需要消除的干扰，但薄基板翘曲本身有规律性波动，我们建议通过统计过程控制(SPC)分析历史翘曲数据，建立动态容差区间，例如当翘曲幅度在0.1-0.3mm范围内时，自动调整虚焊判定的置信度阈值，既能降低误检率，又能让SOP从“死板参数”升级为“自适应规则”，减少工程师手动调参的频次。
很多工程师的痛点是数据孤立，误检率高却不知道根源，我们在AI识别系统中构建了“假虚焊指纹库”，将每次误判的翘曲图像、焊点形态、设备参数、批次信息等关联存储，通过聚类分析，可以识别出哪些翘曲模式更容易引发假虚焊，从而反向优化回流焊工艺或基板材料，这让检测系统从“被动识别”转向“主动预防”，帮助工程师在编写SOP时直接嵌入工艺改进建议。
高误检率导致人工复判成本激增但完全自动化又存在漏检风险，我们设计了“人机协同复判优先级”，AI系统对每个疑似虚焊点输出“置信度”和“翘曲影响指数”，工程师只需复判高置信度且低翘曲影响的样本(真实虚焊风险高)，而低置信度且高翘曲影响的样本(假虚焊概率大)自动标记为“待观察”并归入指纹库，可将复判工作量降低60%以上，同时确保关键缺陷不被遗漏。
我们是某知名半导体制造企业，采用际诺斯提供的X-Ray检测系统后针对BGA封装的虚焊检测进行了全面升级，通过引入翘曲形变补偿算法，成功将假虚焊误检率从1.2%降低至0.28%，显著提升了检测准确率，同时系统支持参数自动优化和数据互联互通使我们的检测流程更加高效稳定，结合焊点空洞率分析与自动光学检测联动，我们进一步减少了漏检风险。
通过结合翘曲形变补偿算法与AI识别技术，可以有效解决BGA封装检测中因基板翘曲引发的误判问题，未来，随着检测系统智能化程度的提升，将进一步降低漏检与误检率，推动半导体制造工艺向更高精度与更高效方向发展，建议工艺工程师在制定SOP时，将形变补偿参数纳入标准流程，并定期更新检测模型以适应新物料特性。
