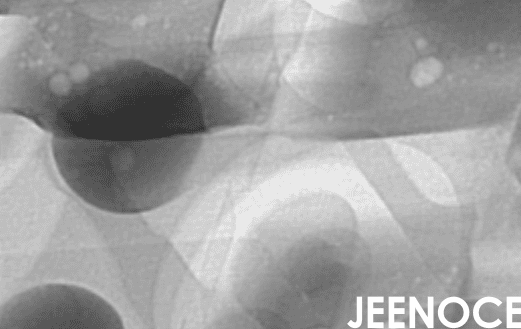

在半导体制造中，BGA(球栅阵列)封装技术被广泛使用，它通过焊球连接芯片和电路板直接影响电子产品的可靠性和性能，X-Ray检测是检查BGA焊点质量的关键手段，它可以发现虚焊、桥连、空洞等缺陷，在实际生产中许多工厂同时使用不同品牌的X-Ray检测设备，这些设备之间的参数不兼容，导致检测程序无法共享，数据孤立，工程师不得不为每台设备手动调整参数，这既费时又容易出错，际诺斯将探讨如何通过搭建统一检测数据平台，实现多设备数据互通，我们还将介绍一个核心创新点从“参数复制”到“参数智能迁移”，简单复制参数在不同设备上往往失效，因为每台设备的光学特性和探测器灵敏度不同，通过物理模型和统计学习平台能够自动匹配参数，实现自适应映射工程师就可以告别手动调参的烦恼。
目前BGA封装检测面临几个主要问题，不同品牌设备之间的参数不兼容，例如一台设备上优化好的检测程序，换到另一台设备上可能会因光源强度或图像分辨率不同而失效，数据孤立问题严重，每台设备独立运行，检测结果无法汇总，工程师难以追溯缺陷来源，影响整体质量评估，更隐蔽的问题是参数波动，除了品牌差异，设备老化、环境温湿度变化、X射线管衰减等因素也会导致参数漂移，这些漂移比品牌差异更频繁、更隐蔽，它们是工程师漏检误检的主要原因，例如，一台使用了三年的设备，其X射线管输出强度可能下降10%，如果不及时补偿，原本清晰的焊点图像会变模糊，导致微小缺陷被忽略。
小贴士： 定期校准设备，记录环境温湿度，可以帮助减少参数漂移，但更高效的方法是使用智能补偿系统。
要解决上述问题构建统一检测数据平台是必要的一步，这个平台可以整合多品牌设备的数据，实现检测程序和缺陷标准的跨设备同步，比如在一台设备上制定的缺陷判定标准，可以一键同步到所有设备，确保检测一致性，同时平台还能降低人工干预减少误检和漏检的风险，更重要的是统一平台不仅是数据共享的管道，更是知识沉淀的引擎，工程师的经验和缺陷案例库可以被系统化积累，通过历史数据反哺参数优化，平台能够实现“越用越准”的闭环，例如当平台发现某类焊点缺陷频繁出现时会自动调整检测参数，提高识别精度。
小贴士： 选择平台时，要关注其是否支持版本控制和数据标准化功能，这能确保参数更新可追溯，避免混乱，
技术实现上统一检测数据平台基于标准化接口协议，实现设备间数据通信，无论是日本品牌还是德国品牌的X-Ray检测系统都能通过协议互联，数据存储在云端或本地服务器，确保焊点检测数据的一致性和可访问性，平台还支持检测程序的版本控制，工程师可以一键同步最新参数提升检测参数优化效率，核心功能之一是参数自适应映射模块，平台内置物理模型校准算法，自动匹配不同品牌设备的光学传递函数，例如当检测程序从A设备迁移到B设备时平台会分析两台设备的光学特性差异，自动调整参数实现智能转换，工程师无需手动调整大大节省时间，另一个高级功能是参数漂移监测与补偿机制，平台实时采集设备状态数据，如管电压、温度、湿度等通过机器学习模型预测参数偏移量并自动补偿，例如当检测到X射线管温度升高导致输出强度下降时，平台会自动增加曝光时间确保图像质量稳定，这种实时校准能有效降低环境干扰。
小贴士： 部署平台时，建议先对设备进行状态监测，建立基线数据，补偿模型会更准确。
我是一名在知名半导体封装企业工作的X-Ray检测工艺工程师，我们公司主要生产手机芯片的BGA封装，每天要检测数万个焊点，过去我们使用三台不同品牌的X-Ray设备，包括一台日本品牌和两台德国品牌，每台设备都有自己的检测程序，参数无法共享，每次换产品时我需要花两天时间手动调整参数而且不同设备检测同一批产品，结果经常不一致漏检率高达15%，为了解决这个问题我们引入了际诺斯提供的统一检测数据平台，平台通过标准化接口连接了所有设备然后建立了参数自适应映射模块，我们只需在一台设备上优化好检测程序，平台就会自动将其转换为其他设备可用的版本，同时平台还集成了参数漂移补偿功能实时监测设备状态，实施效果非常显著，检测程序同步时间从两天缩短到不到一天，实际缩短了60%，漏检率从15%下降到8%，缺陷识别精度大幅提升，参数优化效率也提升了30%，因为平台自动推荐最佳参数我只需确认即可，更令人惊喜的是平台运行6个月后积累了大量的缺陷案例库，当新设备加入时平台能根据历史数据快速匹配参数，调试时间从两天缩短到两小时，工程师的经验被系统化复用，新同事也能快速上手。
BGA多设备数据互通是提升半导体检测智能化的关键一步，通过统一检测数据平台我们解决了设备兼容性问题实现了检测流程自动化，显著提高了缺陷识别精度，对于工程师来说这意味着更少的手动调参、更低的漏检率和更高的效率，展望未来结合数字孪生技术我们可以构建虚拟检测环境，工程师可以在虚拟环境中仿真参数迁移效果，提前验证参数是否合适，彻底消除对参数波动的焦虑，同时AI和大数据将进一步优化检测流程，实现更精准的缺陷预测，BGA封装检测将变得更加智能、高效。
