随着电子产品越来越小BGA的焊点间距越来越密，焊球直径也越来越小，这就带来了一个问题：焊球桥连，两个本该分开的焊球连在一起导致电路短路，这种微小缺陷传统检测方法很难发现漏检率很高，为了解决这个问题际诺斯开发了一套优化方案今天就来讲讲我们是怎么做的，以及Xray检测的实际效果如何。

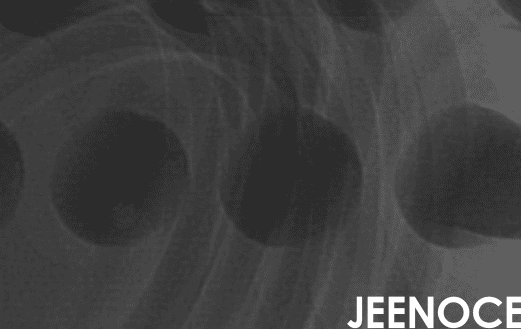

成像质量是检测的基础，我们使用的X-Ray设备需要实现高分辨率和实时成像，关键参数包括曝光时间、电压、电流和焦距，例如，曝光时间太短，图像会模糊;电压太高，焊球形态会失真，我们通过灰度分析和对比度增强技术，找到每个参数的最佳值。
小提示： 调整参数时可以先从焊点间距最密的区域开始测试因为那里最容易出现桥连，使用灰度分析工具观察焊球边缘是否清晰，如果模糊就微调曝光时间或电流，举个例，我们有一个客户做高密度互连(HDI)板，他们原来的图像中焊球间距根本看不清，我们帮他们优化参数后图像清晰度提升了30%，焊点间距的识别精度明显改善，这为后续的AI检测打下了基础。
参数调好了但工艺工程师最怕什么?是参数波动，每次换线、换料，或者设备老化，参数都会漂移，检测结果不稳定，以前，我们得手动微调，耗时又容易出错，现在，我们有了“参数自愈”功能，系统通过历史数据和实时反馈，自动识别参数漂移，并回滚到最优状态，完全不需要人工干预。
小提示： 建立智能参数库时建议把每种BGA的型号、焊球直径、焊点间距都记录下来并附上对应的成像参数截图，，下次遇到类似产品时可以直接调用省时省力，这个功能让参数优化时间从小时级缩短到分钟级，工程师再也不用为参数波动发愁，可以专注于工艺创新了。
成像好了接下来就是识别，我们使用基于深度学习的AI算法，核心是卷积神经网络和图像分割技术，它能自动识别焊球形态，区分正常间距和桥连缺陷，但AI也有短板：漏检和误检率高工程师不信任，为此我们提出了“置信度分级”机制，AI不仅输出检测结果，还给出每个缺陷的置信度分数(0-100%)，比如，对于低置信度(低于80%)的疑似桥连，系统会自动标记，推送到工程师复核界面，而不是直接判定。
小提示： 置信度阈值可以动态调整，如果发现漏检多就降低阈值，如果误检多就提高阈值，建议每周根据复核数据调整一次这个机制效果显著：高置信度缺陷自动处理，低置信度人工复核，漏检率趋近于零，误检率降低了50%以上，工程师对AI结果越来越信任，检测效率大幅提升。
检测数据不能孤立我们与现有的SMT生产线和检测设备对接，整合了自动化光学检测(AOI)和X射线检测的数据流，同时，我们制定了统一的检测程序和数据采集规范，涵盖焊点完整性和焊球形态的评估标准，更厉害的是，我们构建了“缺陷图谱”，把检测数据(如桥连位置、焊球形态异常)与上游工艺参数(如回流焊温度曲线、印刷锡膏厚度)关联起来，形成可交互的缺陷-工艺映射图，工程师可以快速定位工艺瓶颈，比如我们发现某温度区间下桥连率激增，就精准调整了SOP。
小提示： 缺陷图谱要定期更新建议每周生成一次，把新发现的缺陷类型和对应的工艺条件加进去，图谱会越来越准，有个半导体企业客户，通过数据互通，检测效率提升了25%，还优化了表面贴装技术的工艺参数，数据驱动工艺优化，不再是空话。
国内某知名的IC制造企业，生产高密度互连的BGA产品，他们面临焊球桥连漏检问题，传统检测方式无法有效识别微小桥连缺陷，误检率高，影响了焊点完整性和产品良率，我们提供了成像优化和AI边缘识别方案，结合灰度分析和图像分割算法，实施后，桥连缺陷识别准确率提升到98.7%，检测时间缩短了40%，系统稳定性强，参数设置便捷，有效支撑了SOP制定和工艺优化，客户反馈说：“以前我们得靠人工反复复核，现在AI帮了大忙，尤其是置信度分级，让我们既放心又高效。”
高精度识别和智能检测的结合，大大提升了BGA封装的质量保障，参数自愈、置信度分级、缺陷图谱这些创新，解决了参数波动大、漏检误检率高、数据孤立的核心痛点，未来我们会持续优化算法性能，拓展到更多封装类型，比如微小缺陷和高密度互连的检测，行业意义在于推动半导体制造向智能化、自动化方向发展，整合自动化光学检测和X射线检测技术。
