BGA也就是球栅阵列封装，是我们日常生活中手机、电脑、汽车电子里最常见的芯片封装形式之一，它的结构复杂对焊接质量要求极高，一个小小的翘曲问题就可能导致整块电路板报废，翘曲和共面度问题，说白了就是芯片封装体在受热后发生弯曲变形，导致焊球不在同一个平面上，这直接影响到 BGA 焊点的可靠性，严重时会出现虚焊、桥接等缺陷，传统检测手段，比如用肉眼或者简单的 2D X 光机，精度不够，数据也孤立，很难发现早期问题，我们迫切需要一种高精度、智能化的解决方案，际诺斯从工程师视角详解 3D X-Ray 如何量化检测 BGA 封装翘曲与共面度，并通过数据反向优化回流焊温度曲线。
过去我们做检互联互通与标准化管理通过系统集成，检测数据与工艺数据实现实时共享，检测结果与生产过程联动分析，形成闭环管理，比如，某批次产品翘曲率突然升高，系统会自动追溯当天的炉温曲线，找出问题根源，这为制定 SOP 与检测标准提供了可靠依据。
我们建立翘曲-焊点寿命关联模型，实现从检测到可靠性评估的全链路数据追溯，比如，某个焊点翘曲 0.15 毫米，模型预测其寿命会缩短 20%，系统就会标记为“高风险”，建议返修或降级使用。测，主要是事后筛选，把坏的产品挑出来，但现在，三维成像数据可以反向用于回流焊炉温曲线设计阶段，我们把翘曲容忍度转化为工艺窗口的硬约束，实现从“检测缺陷”到“设计零缺陷”的范式转变，简单说就是通过数据告诉工艺工程师这个温度曲线下翘曲会超标必须调整，这就是工艺窗口设计和零缺陷制造的理念。

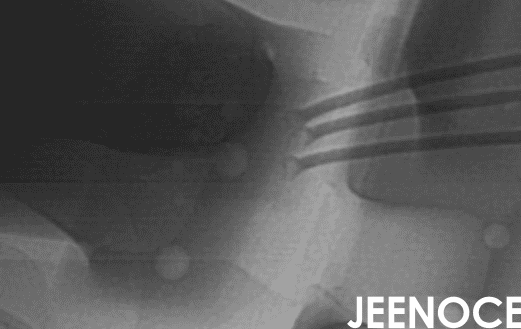

3D X-Ray 成像技术，就像给 BGA 封装做了一次“CT 扫描”，它能立体化、非破坏性地检测整个封装体，精确测量整体翘曲量与共面度，以前我们只能看到焊点有没有空洞，现在连芯片内部有没有裂纹都能看清楚。
结合 3D X-Ray 数据，我们可以量化焊点空洞率与共面度偏差，比如，某个焊点空洞率超过 5%，或者共面度偏差大于 0.1 毫米，系统就会自动报警，这些数据直接为工艺优化提供输入，让我们知道问题出在哪里。
工程师们常常分别优化共面度与空洞率，但这两者在回流焊中是相互耦合的，举个例子过快的升温速率虽然能降低空洞率，却会加剧基板翘曲，三维成像应该同步测量二者，建立“共面度-空洞率”联合响应曲面，就能避免局部最优导致整体可靠性下降，实现多目标优化。
小贴士： 不要只看一个指标，共面度和空洞率就像跷跷板的两头，压下去一个另一个可能翘起来，只有同时看才能找到最佳平衡点。
回流焊工艺参数，比如升温速率、峰值温度、冷却速率，对 BGA 封装翘曲影响巨大，温度曲线优化得好，翘曲风险就低，焊接一致性也高，基于 3D X-Ray 数据反馈，我们可以建立工艺参数与翘曲量之间的动态模型。
我们分析基板与芯片热膨胀系数差异导致的应力集中，结合翘曲数据优化温度曲线，比如，某款芯片的基板热膨胀系数是 15ppm/℃，而芯片是 3ppm/℃，温差一大，应力就来了，通过调整升温速率，让它们“同步膨胀”，就能减少应力。
利用 3D X-Ray 测量数据，我们可以反向推导最佳回流焊温度曲线，比如，系统检测到某批次 BGA 翘曲量偏大，就会自动计算出一个新的炉温曲线，减少升温速率或调整峰值温度，实现工艺参数一键优化，减少人为干预与误差，提升检测效率与工艺稳定性。
通过历史翘曲数据训练模型，我们可以预测焊接缺陷，比如虚焊、桥接，系统会自动调整回流焊参数，把问题扼杀在摇篮里，这就是焊接缺陷预测的价值。
当前最大的痛点，是检测数据与回流焊机台参数无法实时联动，我们正在构建产线级数字孪生模型，将每片 BGA 的 3D X-Ray 翘曲数据实时映射到对应炉温区，实现“一片一曲线”的精准调控，就能彻底解决参数波动大、数据孤立的问题，这就是数字孪生和实时映射的力量。
小贴士： 数据是金矿，别让检测数据躺在硬盘里睡觉，把它和工艺参数连起来，就能发现隐藏的优化空间。
数据
我们公司是一家中型半导体封装企业，年产量超过 50 万片 BGA 封装，主要供应汽车电子和通信设备，传统检测方式无法满足高精度需求，参数波动大导致产品不良率上升至 2.3%，漏检误检率高，客户投诉不断。
解决方案： 我们引入了基于 3D X-Ray 的翘曲量化检测系统，并结合回流焊工艺优化，系统上线后，我们重新设计了炉温曲线，把升温速率从 2.5℃/秒降到 1.8℃/秒，峰值温度从 245℃ 调整到 240℃。
实施效果：
翘曲检测准确率提升至 99.6%
工艺参数波动下降 40%
漏检率由 1.8% 降至 0.5%
整体良率提升 1.2 个百分点，不良率从 2.3% 降到 1.1%
通过减少焊接缺陷，返修成本下降了 35%，更重要的是产品长期可靠性提升，客户投诉减少了 80%，这就是 BGA 焊点可靠性提升带来的实际收益。
面向高精度、高稳定性的检测需求，3D X-Ray 技术已经成为关键支撑，结合回流焊工艺优化，我们实现了从检测到生产的全链条协同，通过数据互联与智能分析，企业可以构建高效、可靠的检测体系，BGA 封装翘曲控制和焊点可靠性提升，对半导体封装行业意义重大，未来，我们将继续探索产线级数字孪生和实时映射技术，让每一片 BGA 都焊得完美。
