在半导体制造中BGA(球栅阵列)封装是一种非常常见的封装方式，它就像为芯片穿上了一件保护外衣，这件外衣的质量直接影响芯片的稳定运行，塑封工艺是制作这件外衣的关键步骤，如果出现空洞或溢料会影响焊球的受力情况，导致产品提前损坏，际诺斯将详细讲解这些缺陷在Xray检测设备下的表现，以及它们如何影响焊球的可靠性，帮助工艺工程师更好地进行检测和质量控制。

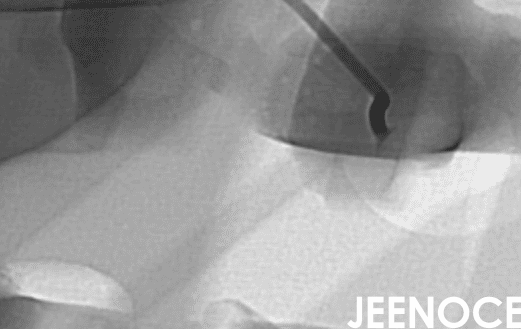

在X光图像中空洞通常表现为颜色较浅的区域，形状多为圆形或不规则形，空洞的大小和位置不同对焊球的影响也不同，特别是靠近边缘的空洞更容易让焊球受力不均导致应力集中。
小贴士： 空洞的数量和分布往往与塑封时的注塑压力、温度等参数有关，如果发现空洞增多，建议先检查这些参数是否稳定。
溢料在X光下呈现颜色较深的区域，因为材料过多，会遮挡焊球，影响检测准确性，溢料还可能导致焊球变形或相互连接，造成短路问题。
判断缺陷类型时，主要关注图像的对比度、灰度变化和边缘清晰度，同时，焊球的剪切强度也可以作为评估缺陷严重程度的重要参考。
传统检测只看当前缺陷状态，但工艺工程师更关心的是缺陷是否会反复出现或恶化，建立“时间序列成像”分析机制，可以对比同一批次产品在不同时间点的X光图像，例如如果空洞在热循环测试后直径增加5%以上，说明塑封材料与焊球之间的粘附力不足，需要调整注塑压力或固化温度，这种动态预判能提前锁定高风险焊球，避免漏检，并指导检测频率优化。
空洞会导致焊球周围材料分布不均，造成局部应力集中，在长期的热胀冷缩过程中，空洞可能成为裂纹的起点，降低焊球的疲劳寿命，尤其是当空洞靠近焊球颈部时，应力集中系数可能达到正常值的两倍以上。
溢料会改变焊球与基板之间的接触状态，影响热膨胀系数匹配，溢料带来的额外压力可能导致焊球变形甚至断裂，当溢料厚度超过0.05毫米时，焊球的应力分布会出现明显偏移，需要调整塑封工艺参数来补偿。
通过有限元分析(FEA)模拟，可以直观看到空洞和溢料对焊球应力的影响，实测数据显示，有塑封缺陷的BGA样本，焊球应力峰值比正常样本高出15%至30%，仿真结果与实测数据的偏差应控制在5%以内，才能验证检测标准的有效性。
工艺工程师常遇到漏检误检率高的问题，根源在于孤立看待空洞或溢料，忽略了它们在应力场中的相互影响，当空洞和溢料同时出现在同一焊球区域时，会产生“应力耦合效应”，溢料造成的局部高压会加速空洞边缘裂纹的扩展，使焊球疲劳寿命骤降40%以上，因此，检测标准不能仅看单一缺陷尺寸，而应引入“缺陷组合风险指数”，如空洞面积乘以溢料厚度再除以焊球中心距离，这个指数可嵌入检测程序，自动标记高风险区域，降低误判率。
小贴士： 在实际检测中若发现某个焊球附近既有空洞又有溢料需重点检查，因为这种组合缺陷的危害远大于单一缺陷。
引入深度学习模型，可提升对微小缺陷的识别能力，降低漏检率，自适应图像处理算法能有效区分空洞和溢料，提高分类准确率，结合焊球可靠性的历史数据，可训练模型识别高应力风险缺陷。
基于历史数据和实时反馈，实现检测参数的自动调整，参数波动控制在正负5%以内，可提升检测一致性，一键优化需联动塑封工艺参数数据库确保检测参数与工艺状态匹配。
构建统一的数据平台，支持检测结果与工艺参数的联动分析，数据共享可减少信息孤岛，提升整体检测效率，数据互联互通需遵循缺陷检测标准(如IPC-7095)，实现跨系统数据对齐。
数据孤立是工艺工程师的核心痛点，单纯的数据互联仍无法解决参数波动和漏检误检的根因，构建“缺陷-工艺-应力”知识图谱，可将历史检测数据、工艺参数(如注塑温度、压力曲线)和焊球应力仿真结果进行语义关联，例如，当检测到特定形状的空洞时，系统可自动调取过往案例中对应的工艺参数组合，并推荐最优的检测参数调整方案，每次检测不仅能输出缺陷类型，还能同步生成工艺优化建议，直接减少参数波动，降低对工程师经验的依赖。
小贴士： 知识图谱就像一本智能手册，能帮助新工程师快速上手，减少试错成本。
我们在实际生产中曾遇到BGA封装塑封空洞问题，导致部分产品在测试阶段出现焊球脱落现象，采用际诺斯提供的X-Ray检测系统后系统能够精准识别出直径小于0.1毫米的空洞，并通过智能算法进行分类，漏检率从原来的8%降至1.2%，同时系统支持数据同步至MES系统，实现了检测与工艺的闭环管理，通过分析焊球可靠性数据，我们优化了塑封工艺参数，将溢料发生率降低了40%。—— 某半导体封装企业X-Ray检测工程师
BGA封装塑封缺陷对焊球可靠性有显著影响，需要通过高精度X-Ray检测手段进行有效识别和评估，结合图像处理算法优化和数据互联互通机制，可显著提升检测效率和准确性，未来应进一步整合塑封工艺参数和缺陷检测标准，推动检测系统的智能化升级。
