晶圆级封装(WLP)技术在半导体制造中越来越常见，这种技术是在整片晶圆上完成封装，再切割成单个芯片，它的优势是体积小、性能好，但对检测的要求非常高，传统检测方式存在一个大问题：数据是孤立的，X-Ray检测设备记录自己的数据，生产管理系统(MES)存储自己的信息，两者之间没有沟通，当发现一颗芯片有缺陷时，工程师很难快速知道这颗芯片在晶圆上的具体位置，以及它是哪个批次生产的，上游工艺参数是否异常也难以判断，这种“数据孤岛”导致参数波动大，漏检和误检率高，严重影响良率提升，际诺斯从工艺工程师视角详解如何打通X-Ray与MES接口，实现晶圆到单Die级全链路追溯。
作为工艺工程师我每天最头疼的就是参数波动，今天调好的X-Ray参数，明天换一批晶圆，又出现大量误检，这是为什么?

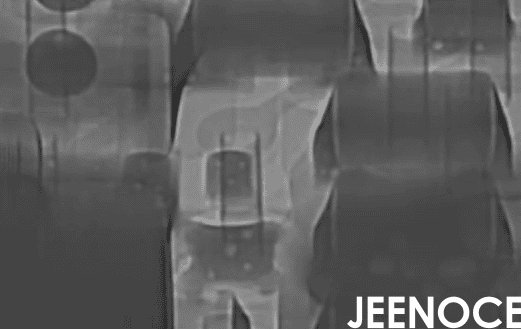

很多人认为参数波动是因为设备老化或环境变化，其实，真正的原因是：检测参数和上游工艺参数没有动态联动，如果X-Ray检测数据只是用来“事后”判断良品和不良品，就无法反向优化工艺参数，例如，当检测发现焊球空洞增多时，如果能自动反馈给电镀工序调整电流，就能从源头减少缺陷，在扇出型晶圆级封装等复杂工艺中，缺陷定位和坐标映射的难度更大，一片晶圆上有成千上万颗芯片，每颗芯片的缺陷类型和位置都不一样，没有统一的数据管理平台，检测结果和生产信息脱节，后续工艺优化就像“盲人摸象”。
小贴士：焊球空洞和裂纹是WLP中最常见的两种缺陷，空洞会影响导电性能，裂纹可能导致芯片在使用中断裂，X-Ray检测必须能区分这两种缺陷，并记录它们的具体坐标，才能帮助工程师找到根本原因。
打通X-Ray与MES接口，最大的好处是：每片晶圆的检测数据都能和Wafer ID绑定，，当某颗芯片出现缺陷时，工程师可以快速查到它在晶圆上的坐标、对应的检测程序、上游工艺参数，甚至追溯到晶圆制造阶段的数据，但真正的价值不止于此。
传统的数据对接只是把数据存到一起，方便查询，但工艺工程师真正需要的是“知识复用”，比如，当某颗芯片出现异常时，系统能自动调取同批次、同坐标、同工艺参数的历史数据，推荐最优的检测程序或工艺调整方案，这就是“单Die级知识图谱”——把每颗芯片的X-Ray缺陷数据、电测结果、封装工艺参数、甚至上游晶圆制造数据都关联起来，举个例子某颗芯片在X-Ray检测中发现微凸点缺陷，系统自动搜索历史数据，发现同批次、同坐标的芯片在电测中也出现类似问题，而调整回流焊温度可以改善，工程师只需一键应用这个方案，就能快速解决问题。
小贴士：自动化光学检测(AOI)和X-Ray检测是互补的，AOI擅长检测表面缺陷，X-Ray擅长检测内部缺陷，两者数据融合，可以构建多模态检测体系，大幅降低误检率。
要实现上述功能，技术路径很清晰：
标准化接口：基于MES系统接口标准，设计X-Ray数据传输协议，兼容SECS/GEM等半导体行业标准，，不同品牌的设备都能接入同一系统。
坐标映射：在检测程序中嵌入坐标映射逻辑，确保每颗芯片的缺陷信息可回溯到具体位置，例如，晶圆上的第3行第5列芯片，它的所有检测数据都能自动关联。
实时监控与历史回溯：通过标准化数据格式，实现检测数据自动上传和存储，工程师可以实时查看当前批次的质量状况，也能回溯历史数据进行分析。
“参数一键优化”是每个工艺工程师的梦想，但不同产品、不同批次的最优参数差异巨大，怎么实现?答案是数字孪生和迁移学习，，构建X-Ray检测过程的数字孪生模型，模拟不同参数组合下的缺陷检出效果，然后，利用迁移学习技术，将成熟产品的最优参数快速适配到新产品，工程师只需输入目标缺陷类型和检出率要求，系统就能自动生成并验证检测程序，原本需要数小时的参数调试时间，现在缩短到几分钟。
我曾在国内一家知名半导体封装企业担任工艺工程师，这家公司主要生产高性能WLP产品，涉及3D封装和系统级封装(SiP)，当时我们面临一个典型问题：原有X-Ray检测系统与MES数据不互通，导致缺陷溯源困难，返工率偏高，例如，某批次晶圆在X-Ray检测中发现大量焊球空洞缺陷，但因为没有数据关联我们无法快速定位这些缺陷芯片在晶圆上的具体位置，也无法判断是哪个工艺环节出了问题，结果，整批晶圆只能报废，损失巨大，后来，我们采用了际诺斯提供的X-Ray与MES数据对接方案，具体做法是：在X-Ray检测程序中嵌入坐标映射逻辑，将每颗芯片的缺陷数据与Wafer ID绑定，并自动上传到MES系统，同时，利用机器学习算法对检测参数进行自适应优化。
实施效果非常显著：
单Die缺陷识别准确率提升至98.7%
检测参数稳定性提高，误检率下降32%
通过数据联动，工艺优化周期缩短40%
最让我印象深刻的是有一次系统自动检测到某批次晶圆的微凸点缺陷增多，并自动调取历史数据，发现是电镀电流参数漂移导致的，系统自动生成调整方案，我们一键应用后，缺陷率立刻下降，这种“检测即优化”的闭环，彻底改变了我们的工作方式。
在WLP工艺不断升级的背景下，X-Ray检测与MES系统的高效对接，已经成为提升产品质量和生产效率的关键，通过数据互联和精准追溯，企业能够更快速响应异常，推动工艺持续优化，未来随着异构集成和2.5D/3D封装的普及，全链路追溯将成为行业标配，际诺斯致力于为半导体行业提供稳定、高效的智能制造解决方案，助力企业实现高质量发展。
