随着手机和电脑芯片越来越小，性能也越来越强，晶圆级封装(WLP)成为先进封装的核心技术，但随之而来的是晶圆在塑封过程中容易发生变形，这种变形就像一张纸受潮后变得皱巴巴，如果控制不好会严重影响芯片的良率和可靠性，传统的检测方法要么只能测几个点要么精度不够无法全面了解整片晶圆的形变情况，因此我们需要一种能看清全貌，并能指导工艺改进的检测技术，际诺斯从半导体行业X-Ray检测工程师视角详解3D X-Ray如何生成翘曲热力图。
我们公司引入了一套基于3D X-Ray的翘曲检测系统，这套系统有什么优势?它能够对整片晶圆进行三维扫描，生成高分辨率的翘曲热力图，简单来说这就像给晶圆拍了一张“体温图”，哪里凸起哪里凹陷颜色一标就清楚了。

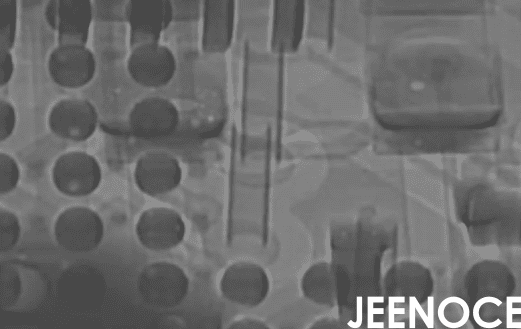

小贴士： 3D X-Ray的成像精度可以达到微米级别，这意味着它可以看清头发丝直径的百分之一，对于检测晶圆上的微小裂纹或分层缺陷非常有效。
有了热力图我们可以发现以前看不到的问题，例如晶圆边缘和中心区域的形变往往不同，边缘容易翘起而中心可能下凹，这些差异背后其实是塑封温度和压力分布不均造成的，通过分析热力图，我们能找到“翘曲热点”——那些形变特别严重的区域，这些热点通常与注塑口的压力峰值和模具温度梯度有关。
我们收集了不同工艺条件下晶圆的翘曲数据，比如改变塑封温度、调整压力大小、更换模具设计等，然后将这些数据与对应的翘曲热力图对比，逐渐找到规律，例如我们发现当塑封温度从175摄氏度升到185摄氏度时，晶圆中心的翘曲幅度会降低10%，但边缘的翘曲反而会增加5%，这个发现帮助我们更精准地调整工艺参数。
传统做法是：先做一批晶圆，检测发现翘曲，再调整参数，再做一批……反复试错，周期很长，现在我们换了一种思路：用历史数据训练一个预测模型，在新批次塑封前，我们在电脑上模拟不同参数组合下的翘曲分布，然后选择最优方案，比如，针对晶圆边缘容易翘曲的区域，我们提前调整注塑压力分布或温度曲线，让形变在源头就被抵消掉。
小贴士： 这种“参数预补偿”方法相当于给晶圆穿了一件“防变形衣”，我们公司应用后，工艺调试时间从两周缩短到了三天。
基于翘曲热力图的反馈，我们反向调整了塑封温度曲线和压力分布，例如，原来整个晶圆使用相同的温度，现在我们改成边缘温度比中心低5摄氏度，结果整体翘曲降低了20%，模具参数也很关键，我们调整了注塑口的位置和流道设计，使塑封料更均匀地填充晶圆表面，这些微调虽然看起来不起眼，但对翘曲一致性的改善效果非常明显。
过去不同操作员检测同一批晶圆，结果可能不一样，因为扫描速度、分辨率等参数设置不同，现在我们基于3D X-Ray检测数据，制定了标准化的检测程序(SOP)，操作员只需一键调用预设参数，就能保证每次检测的一致性。
小贴士： 标准化SOP不仅降低了误检风险，还让新员工培训时间从一个月缩短到一周。
过去检测数据、工艺参数和模具设计数据各自独立存储，互不相通，工程师想优化工艺，需要翻阅多个系统，效率很低，现在我们建立了一个跨部门共享的翘曲知识图谱，每片晶圆的翘曲热力图、对应的工艺参数(温度、压力、注塑速度)以及模具设计细节(流道布局、浇口位置)都关联存储在一起，当新批次出现类似翘曲模式时系统会自动检索历史最优工艺组合，并推荐模具微调方案，例如系统发现晶圆中心翘曲与注塑压力峰值位置强相关，就会建议把单浇口改为双浇口对称分布，一来工程师的隐性经验变成了可复用的显性知识，即使资深人员离职，新人也能快速上手。
去年我们为一家国内领先的半导体封装企业提供了解决方案，这家公司主要生产FOWLP产品，但遇到了大麻烦传统检测手段只能测晶圆上几个点的翘曲，根本看不到全貌，结果导致工艺调试周期长良率波动大，客户投诉不断，我们帮他们部署了基于3D X-Ray的翘曲检测系统，并配套了工艺数据分析平台。
实施效果非常显著：
检测精度提升到2微米级别，漏检率下降了40%
工艺参数优化周期缩短了50%，量产稳定性明显提高
检测数据与MES系统联动，生产透明度大幅提升
更让人惊喜的是通过分析翘曲热力图，他们发现晶圆中心区域的翘曲与注塑压力峰值位置强相关，于是模具设计部门把单浇口改成了双浇口对称分布，结果翘曲幅度降低了15%，良率再提升8%。
这个案例告诉我们检测数据不只是工艺优化的输入，更是模具设计迭代的“导航仪”，以前各部门各管各的，现在检测数据能直接指导模具改进，实现了从检测到设计的全流程协同。
3D X-Ray技术为FOWLP翘曲检测提供了高精度、智能化的解决方案，通过数据驱动的方式我们实现了从检测到工艺优化的闭环管理，晶圆级封装(WLP)翘曲检测的智能化升级，正在推动先进封装工艺迈向更高良率与一致性，对于还在为翘曲问题头疼的同行我的建议是别只盯着检测本身，要把检测数据变成工艺改进的眼睛和大脑，你的生产线才能真正跑起来。
