近年来随着汽车智能化程度的提升，对芯片可靠性的要求也日益提高，特别是采用 eSiFO(扇出型晶圆级封装)技术的车规芯片，一旦出现微小缺陷例如芯片偏移、线路断裂或分层，就可能引发汽车系统故障甚至造成安全事故，为了满足 AEC-Q100 这个车规级芯片的“准生证”标准，我们团队花了两年时间建立了一套Xray检测设备从“被动检测”到“主动预防”的完整检测体系，今天际诺斯将从一线工程师的视角分享这套体系如何帮助我们实现零缺陷目标。
eSiFO 封装技术听起来很专业，其实可以简单理解为：把芯片“埋”进一个塑料基板中然后在表面重新布线，这种结构的优势在于体积小、散热好，但检测难度却非常大。
芯片偏移：这是 eSiFO 封装中最常见的缺陷之一，哪怕偏移只有几微米，也可能导致后续布线短路。
传统 2D X-Ray 的局限性：它难以发现这种微小偏移，必须使用 3D X-Ray 才能清晰识别。
我们曾遇到过参数波动的问题，同一批次的晶圆，上午和下午的检测结果可能完全不同，漏检率一度高达 3%，这意味着每 100 颗芯片中就有 3 颗可能存在缺陷，这在车规级产品中是绝对不允许的。
小提示： 芯片偏移是 eSiFO 封装最常见的缺陷，即使偏移只有几微米，也可能导致严重后果，建议使用 3D X-Ray 技术进行高精度检测。
为了解决漏检问题，我们设计了一套“双检机制”，就像给芯片做两次体检确保万无一失。

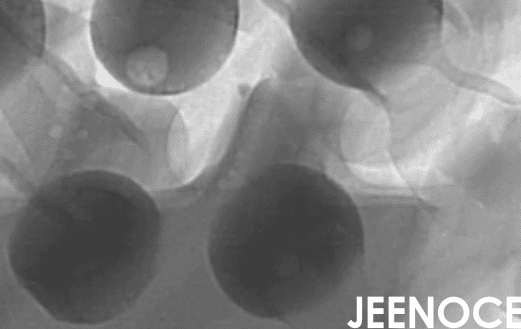

我们引进了高分辨率 3D X-Ray 设备并结合 AI 算法，能够自动识别芯片偏移和界面分层，以前需要工程师长时间盯着屏幕查看现在 AI 可以在 0.5 秒内完成初步筛查并标记可疑区域。
对于第一检发现的疑似缺陷，我们会用 AOI(自动光学检测)和热成像进行二次验证，AOI 适合发现表面缺陷，比如 RDL 线路上的微小裂纹;热成像则能检测内部的分层问题，因为分层区域的热传导会异常。
小提示： 双检机制的关键不是“检两次”而是“用不同原理检”，X-Ray 看内部，AOI 看表面，热成像看热特性，三种方法互补才能降低漏检率，实施双检后我们的漏检率从 3% 降到了 0.1% 以下，检测一致性也大幅提升。
检测只是第一步数据才是真正的财富，过去我们的检测数据分散在不同设备中，查找一个批次的历史记录需要翻阅多个系统，非常麻烦，现在我们建立了全数据留存体系，所有检测图像、参数和设备日志都会自动上传到中央数据库，并与 MES(制造执行系统)和 PLM(产品生命周期管理)系统打通，这意味着只要输入一个芯片的序列号，就能看到它从晶圆到成品的所有检测记录。
小提示： 数据留存不是为了“存”，而是为了“用”，通过分析历史数据，我们可以发现缺陷模式与工艺参数之间的关系，从而优化流程提升质量。
以前调整检测参数完全依赖经验，遇到批次差异时，工程师需要手动调整阈值，既费时又容易出错，现在我们部署了自适应参数优化模型，这个模型会实时分析当前批次晶圆的工艺特征，例如翘曲度、RDL 线宽，然后自动调整 X-Ray 的扫描路径和 AOI 的检测阈值，整个过程只需毫秒级完成，工程师只需审核策略无需手动调参，实施后参数波动降低了 80%，工程师的调参时间减少了 70%，大家终于可以把精力放在更有价值的事情上，比如分析缺陷根因。
不同设备的数据格式不统一，是行业普遍存在的问题，例如，X-Ray 图像是 DICOM 格式，AOI 数据是 CSV 表格，热成像又是另一种格式，要整合这些数据，就像把英语、中文、法语翻译成同一种语言，我们引入了语义互操作架构，定义了车规级检测的通用数据本体，例如“缺陷类型-坐标-置信度-关联工艺参数”，所有设备的数据都按照这一标准映射，实现了跨产线的数据统一，现在我们可以一键生成 AEC-Q100 追溯报告，自动关联检测图像、参数和设备日志，不再需要人工整理，数据利用率提升了 50%，工程师可以基于全局数据优化 SOP，而不是依赖局部经验。
去年我们帮助一家国内领先的车规级芯片制造商解决了 eSiFO 封装的检测难题，这家客户主要生产车载控制芯片，采用 eSiFO 技术。
实施前的痛点
参数波动大，检测结果不稳定，漏检率高达 2.5%
数据孤立，X-Ray、AOI、热成像的数据无法关联
工程师每天花 3 小时手动调参，效率低下
实施方案
引入双检机制：3D X-Ray + AOI 联合检测
部署全数据留存系统，与 MES 对接
实施自适应参数优化模型和语义互操作数据架构
实施效果
漏检率下降至 0.1% 以下
检测效率提升 30%
参数波动降低 80%，工程师调参时间减少 70%
数据可追溯性显著增强，顺利通过 AEC-Q100 认证
客户的质量总监说：“以前我们担心漏检，现在担心的是怎么用好这些数据。”
eSiFO 扇出封装在车规级应用中的质量控制，已经从“能不能检出来”进化到了“怎么检得更准、更快、更智能”，通过双检机制、全数据留存体系、自适应参数优化和语义互操作数据架构，我们不仅满足了 AEC-Q100 的严苛要求，还为后续工艺优化提供了坚实的数据支撑，未来，随着 3D X-Ray、AOI 检测及 AI 算法的持续进步，eSiFO 封装的检测将更加精准、高效与可控，作为一线工程师我最大的感受是技术再先进，最终还是要服务于“零缺陷”这个目标，而实现这个目标需要设备、算法、数据和人的协同努力。
