近年来芯片越做越小封装工艺也变得越来越复杂，传统的检测方法已经难以满足需求，比如以前我们靠肉眼或简单的X光机看片子经常漏掉微小缺陷，或者误判正常区域，这导致良率上不去参数波动大，数据也无法串联分析问题，今天际诺斯想和大家分享如何通过Xray检测设备分析缺陷分布特征，反向定位埋入、塑封和RDL工艺中的异常点，这个方法不仅提高了检测精度，还实现了检测程序的一键优化，让数据真正“活”了起来。
在eSiFO工艺中常见的缺陷包括：
埋入工艺中的空洞与芯片贴装偏差：芯片放置时如果位置偏移或底部有气泡，后续容易出现问题。
塑封过程中的填充缺陷与气孔：模塑料流动不均，就像倒水泥没倒匀，会导致空洞或填充不足。
RDL(重布线层)光刻偏移与覆盖不足：RDL层是给芯片重新布线，如果对准不准，线路就会歪斜或覆盖不全。
焊料桥接与微裂纹：焊接时焊料连在一起(桥接)，或者出现肉眼看不见的微小裂纹，都会影响芯片可靠性。
我们是如何通过缺陷分布来反推工艺问题的?关键在于观察缺陷的“长相”和“位置”。
缺陷空间分布模式与工艺参数的对应关系
局部密集型缺陷
如果缺陷集中在某个小区域，如芯片边缘，这可能意味着塑封流道设计有问题，或者模塑料流动不均
线性分布缺陷
如果缺陷排成一条线，例如沿着芯片边缘，这可能是RDL光刻偏移或掩模对准误差造成的。
边缘聚集型缺陷
缺陷集中在芯片边缘，通常与芯片贴装偏差或埋入深度异常有关，例如芯片放歪了，导致边缘应力集中。
缺陷密度与工艺波动的定量分析方法
我们引入了统计模型，例如空间点过程分析，来量化缺陷密度与工艺参数波动之间的关系，简单来说，就是建立一个“工艺窗口”，如果参数波动过大，缺陷密度会显著上升，例如，我们设定一个标准窗口，当模塑料流动速度波动超过5%时，缺陷密度就会上升30%。
提示： 建立缺陷特征库非常重要，将每种缺陷(如空洞、偏移、裂纹)与其对应的工艺环节(如埋入、塑封、RDL)整理成“关联矩阵”，下次遇到类似缺陷就能快速锁定问题源头。
有了上述分析我们开发了一套反向定位方法，核心是三步走：
数据采集与预处理流程
使用高分辨率X-Ray图像获取并进行去噪增强，利用深度学习技术自动标注和分类缺陷，如空洞、偏移、裂纹，整合X-Ray图像、光学检测数据以及工艺参数日志，打破数据孤岛。
工艺异常点的反向推导逻辑
匹配分析：将当前缺陷数据与历史工艺参数对比，找出波动最大的部分，
机器学习模型：采用随机森林算法，快速定位异常点，例如发现缺陷密度高时塑封温度总是偏高，问题就锁定在塑封环节。
输出异常概率热图：系统生成一张热图，标出最可能出问题的位置，然后根据热图一键优化检测程序，如调整扫描路径或检测阈值。
提示： 不要害怕参数波动我们设计了一个自适应调整策略：检测程序能根据实时缺陷反馈，自动调整阈值和扫描路径，例如如果某个区域缺陷多机器会增加扫描次数，降低漏检率。
我们是一家国内领先的先进封装企业，专门使用eSiFO技术进行芯片封装，产品用于手机、汽车电子等领域，最近几个月我们遇到了两个主要问题：一是RDL层覆盖率不均，线路有的地方厚，有的地方薄，二是塑封填充不均出现大量气孔，传统检测手段无法找到根源，参数波动大，漏检和误检率高达15%，数据孤立，无法追溯，后来我们决定引入基于eSiFO的缺陷分布分析系统，打通X-Ray检测与工艺数据平台，具体做法如下：

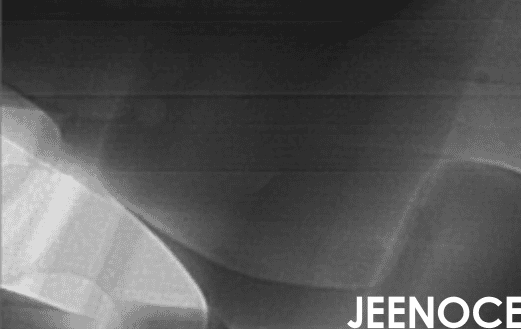

使用高分辨率X光机拍摄芯片图像，再通过深度学习自动标注缺陷
将缺陷分布数据与工艺参数(如塑封温度、RDL光刻对准值)进行关联分析
通过机器学习模型反向定位，发现RDL光刻偏移是因为掩模对准误差，塑封填充不均是流道设计问题
系统自动生成优化后的检测程序，如调整扫描路径和检测阈值
实施效果
工艺异常识别准确率：从60%提升至92%
检测程序优化时间：从2小时缩短到45分钟，效率提升60%
漏检率：从15%降至0.8%以下
数据互联互通：现在，检测数据、工艺参数、质量数据全部打通，可跨工序追溯，例如，若发现RDL层有问题，可立即查到是哪个光刻机、哪个批次的问题
提示： 数据互联互通是关键，我们搭建了一个统一的数据平台，检测、工艺和质量工程师都能看到同一套数据，沟通效率大幅提升。
eSiFO扇出封装工艺的高质量验证，关键在于对缺陷分布特征的深入挖掘和反向定位，通过引入数据分析和工艺映射方法，我们不仅提升了检测精度，还实现了检测程序的一键优化和数据互联互通，希望我们的经验能帮助更多同行，推动半导体制造迈向更高水平。
