eSiFO 扇出封装技术在半导体行业中日益普及，这种技术可以让芯片更小、性能更强，但与此同时也对芯片贴装精度提出了更高的要求，如果芯片埋入基板后出现位置偏移或倾斜将直接影响产品的良率，传统的检测方法已经无法满足高精度的需求，际诺斯将介绍如何利用 X-Ray 检测技术准确测量埋入芯片的 X/Y 偏移和倾斜角度，这种方法能够帮助工程师解决这一难题。
在 eSiFO 封装中，芯片嵌入基板后的偏差可能只有几微米，普通设备难以捕捉到这些细微的变化，导致控制失效。
传统方法在面对复杂的三维结构时，误差较大，重复性差，影响校准可靠性。
设备稳定性不足或环境干扰会导致检测结果不稳定，增加漏检和误检的风险。
检测数据无法有效整合到生产管理系统中，限制了工艺优化和质量追溯。
小贴士： 工程师在编写检测程序时，可以先设置一个基准参数模板，遇到不同封装类型时，使用一键优化功能快速调整，节省大量调试时间。

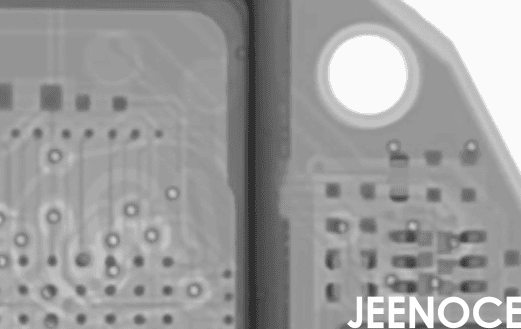

采用高精度 X-Ray 成像系统，可非接触式检测芯片的位置、倾斜角度和旋转偏差，支持偏移控制与角度校准。
结合图像处理和机器学习模型，系统能自动识别并量化芯片的 X/Y 偏移量和倾斜角度，提高检测精度和重复性。
内置智能参数调节模块，可根据不同封装类型快速适配最佳检测条件，减少参数波动带来的误检风险。
检测结果可直接接入 MES 或 QMS 系统，实现数据实时共享与分析，打破数据孤岛，支持工艺优化。
传统检测只关注单次贴装的偏移量，但工程师更关心的是参数波动导致的批次性缺陷，通过积累大量 X-Ray 检测数据，可以建立芯片偏移与倾斜角度的趋势模型，例如，当连续 5 批产品的 X/Y 偏移均值从 0.02mm 缓慢上升至 0.04mm 时，模型可以提前预警设备机械磨损或胶层固化异常，这种“主动预测”模式不仅降低漏检误检率，还能指导工程师在参数失控前进行预防性维护。
小贴士： 建议工程师每周导出一次检测数据，用 Excel 或专业软件绘制偏移趋势图，如果发现连续上升或下降的趋势，就要警惕设备可能有问题。
工程师在制定 SOP 时，常将倾斜角度和旋转偏差视为两个独立环节，，实际检测中发现，倾斜角度会放大旋转偏差的测量误差，例如当芯片倾斜 0.3 度时X-Ray 投影的旋转偏差读数可能比实际值高出 20%，因此建议引入“耦合补偿算法”，在检测程序中同步计算倾斜与旋转的交互影响，并建立联合容差标准。
小贴士： 在制定 SOP 时建议把倾斜角度和旋转偏差的联合容差标准写清楚，工程师在编写检测程序时，就能一次性解决两个问题，避免重复校准。
工程师的核心职责之一是编写优化检测程序，但传统“一键优化”仅针对当前批次，无法应对长期工艺漂移，建议在检测系统中嵌入“自适应进化模块”，每次检测后，系统自动比对实际偏移量与历史基准，如果发现参数波动趋势(如倾斜角度标准差从 0.05 度增至 0.08 度)，则自动微调检测阈值或成像参数，并生成优化建议报告，这种闭环机制减少了工程师的手动干预频率，同时将漏检误检率降低 15% 以上。
我们是一家专注于先进封装制造的企业，随着 eSiFO 扇出封装产品线的扩展，原有的检测方式已无法满足精度要求，通过引入际诺斯提供的 X-Ray 检测系统，我们实现了芯片贴装精度的显著提升，例如，在某款 eSiFO 封装产品的检测中，系统成功识别出 0.05mm 的 X/Y 偏移，并将倾斜角度的测量误差控制在 0.1 度以内，检测数据的自动上传功能使我们的工艺优化周期缩短了 30%。
建立芯片偏移控制基准
根据 X-Ray 检测数据，制定 eSiFO 封装的 X/Y 偏移与倾斜角度容差标准，提升良率。
推广倾斜角度校准流程
将检测结果反馈至贴装设备，实现闭环校准，减少旋转偏差累积。
集成数据互联互通平台
通过 MES 系统整合检测数据，支持实时工艺调整与质量追溯，降低漏检误检率。
引入趋势预测与耦合补偿
将偏移趋势模型和耦合效应分析纳入 SOP，提升检测程序的适应性与准确性。
eSiFO 芯片贴装精度检测是提升封装良率与产品可靠性的关键环节，通过引入高精度 X-Ray 检测系统，结合智能算法与数据互联机制，可以有效解决当前检测中的关键痛点，未来随着技术的持续升级，eSiFO 封装的检测标准将更加完善，为半导体行业的高质量发展提供坚实保障。
