随着手机、电脑等电子产品越来越小性能也越来越强，芯片封装技术也随之不断进步，其中扇出型封装(eSiFO)因为能够实现高密度、高性能的芯片连接，被越来越多的大厂采用，但在封装过程中，塑封材料里容易出现空洞或者芯片与塑封料之间出现分层，这些缺陷会严重影响产品的使用寿命和可靠性，际诺斯将介绍如何利用X射线检测技术配合智能算法精准识别塑封体内的空洞、芯片界面分层以及RDL界面分层这三类常见缺陷，同时结合X射线无损检测和自动化光学检测的优势，为半导体封装可靠性提供全流程保障。

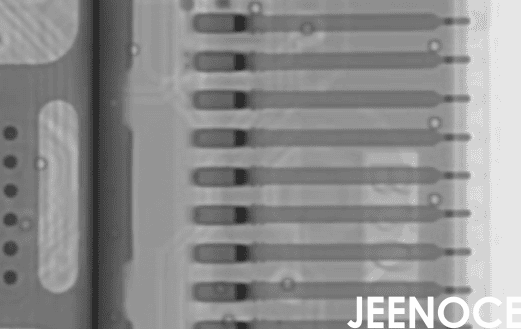

空洞就像塑封料里的气泡，位置在塑封料内部，形成原因通常是注塑时气泡没排干净，或者材料流动不均匀，这些空洞会导致热应力集中，时间长了芯片就可能出问题，检测难点在于微小空洞很容易被图像噪声掩盖，需要高分辨率的成像设备才能看清。
这种缺陷发生在芯片和塑封料之间，就像胶水没粘牢，原因可能是粘接不良，或者芯片和塑封料的热胀冷缩程度不一样，分层会降低芯片的机械强度和导热性能，让芯片更容易损坏，检测的关键是，要能区分真正的界面脱粘和正常的工艺波动。
RDL是重新布线层，它和塑封料之间也可能出现分层，这通常是因为工艺参数没控制好，或者两种材料不兼容，分层可能导致信号干扰或电气性能下降，识别起来比较难，因为分层区域和RDL布线重叠在一起，需要算法精确分割才能准确识别。
小贴士： RDL就是芯片表面的金属线路层，相当于给芯片重新铺了一层“路”，让信号能顺利传到外面。
需要配备高分辨率的X射线成像设备，微小缺陷才能被拍清楚，设备支持多角度扫描，能从不同方向看，提高缺陷的发现率，同时，集成自动对焦和曝光补偿功能，减少图像噪声干扰，让图片更清晰。
有了清晰的图片还需要聪明的算法来识别，这套算法基于深度学习能自动区分空洞、芯片界面分层和RDL界面分层这三种缺陷，它还能自适应调整识别阈值，就算不同批次的产品有差异，也能准确判断，另外，引入迁移学习技术，可以快速适应新的封装工艺，不用每次都从头训练。
传统检测中，工程师经常要手动调参数，很麻烦，现在，系统提供标准化的检测流程模板，一键就能应用，参数还能自动调优提升检测效率和一致性，而且系统支持工艺参数回溯，如果发现缺陷可以倒查是哪个工艺环节出了问题帮助找到根本原因。
检测数据不能只留在检测设备里，这套系统支持与MES(制造执行系统)、SPC(统计过程控制)等系统对接，实现数据实时共享，生产过程的可追溯性和质量管控能力都大大提升，同时系统会构建缺陷数据库，为良率提升提供数据驱动的决策支持。
小贴士： 通过数据互联互通，检测结果可以直接用于工艺优化，提升整体效率。
很多工程师都遇到过的烦恼：同一批产品，因为材料批次不同或者环境温度变化，检测阈值经常失效需要反复调整参数，针对这个痛点我们提出一个全新的思路——从被动检测转向主动预防，具体做法是，建立“缺陷谱-工艺参数关联模型”，系统会自动记录每批次产品的缺陷类型、尺寸和位置分布，然后和注塑温度、压力、固化时间等工艺参数进行关联分析，当发现缺陷谱出现异常偏移时，系统会自动推送工艺参数调整建议，甚至直接触发闭环控制，把检测参数和工艺参数同步优化，举个例子如果RDL界面分层缺陷突然增多，系统会提示调整RDL层的固化温度曲线，从源头减少分层风险，一来，工程师就不用天天忙着调参数了，可以把精力放在更重要的工艺优化上。
目前很多工厂的检测数据是孤立的，只用来判断产品“合格”或“不合格”，没有和后续的良率、可靠性测试数据联系起来，这其实浪费了数据的价值，我们建议构建“缺陷-良率-可靠性”三维关联分析模型，简单说，就是把X射线检测的缺陷数据(位置、类型、尺寸)和封装后的电测良率、温度循环测试、HAST(高加速应力测试)等可靠性测试结果关联起来，进行深度挖掘，比如，通过分析发现：位于芯片边缘的微小空洞(小于5微米)对良率没有影响，但会显著降低热循环寿命;而RDL界面分层即使面积很小，也会引发早期电气失效，基于这个发现，系统可以自动调整检测判据：对影响可靠性的缺陷采用更严苛的阈值，对不影响良率的缺陷适当放宽，就能在“漏检”和“过杀”之间找到最优平衡，既保证产品质量，又不会把好产品误判为坏产品，这种关联分析让检测数据从简单的“过程监控”升级为“产品寿命预测”的核心输入，价值大大提升。
“我们之前在 eSiFO 扇出封装的 X-Ray 检测中，经常遇到漏检和误检的问题，尤其是 RDL 界面分层的识别一直是个难点，” 一位来自某半导体封装企业的X射线检测工程师回忆道，“引入际诺斯的 eSiFO 塑封空洞分层检测方案后，我们的检测准确率提升了30%，同时检测时间减少了25%，系统能够自动识别三种缺陷类型，并且数据可以直接上传到我们的MES系统，极大提高了生产管理的效率。”
通过这套方案客户不仅解决了漏检误检的老大难问题，还实现了检测数据的互联互通，为后续的工艺优化和良率提升打下了坚实基础。
eSiFO 扇出封装的高质量检测，是保障产品稳定性的关键环节，通过采用先进的X射线检测技术与智能化分析手段，可以有效解决传统检测方式中存在的参数波动大、漏检误检率高等问题，未来随着智能制造和工业4.0的进一步发展，eSiFO 塑封缺陷检测将朝着更高效、更智能的方向持续演进，这将助力半导体封装质量管控迈向新高度。
