在先进封装和3D IC技术快速发展的背景下TSV(硅通孔)堆叠封装已成为高性能芯片制造的关键环节，当TSV的深宽比达到20:1以上时，传统检测手段往往难以胜任，想象一个比头发丝还细几十倍的通孔，深度却是直径的20倍以上，如何确保孔底没有空洞、侧壁没有不平整?这正是X-Ray检测技术发挥作用的地方，际诺斯将从实际应用出发，详细讲解如何通过分层分段扫描与3D锥束重建技术，实现对TSV通孔底部空洞、侧壁不平整、断孔、偏位等缺陷的高精度识别，同时我们还会分享如何通过Xray参数优化和数据互联互通，解决工艺工程师在日常工作中遇到的核心痛点。
高深宽比TSV的检测面临三大难题：
成像难度大：20:1以上的深宽比意味着X射线需要穿透很厚的硅材料才能到达孔底，传统X-Ray设备往往难以获得清晰的底部图像，就像用普通手电筒照一个很深的井，井底的光线会非常微弱。
缺陷识别复杂：通孔底部的空洞可能只有几微米大小，侧壁的不平整更是难以捕捉，传统光学检测只能看到表面，无法深入内部。
漏检误检率高：据统计，传统检测手段对高深宽比TSV的漏检率可能高达5%以上，这对芯片良率和可靠性是致命打击。
小贴士： 当TSV深宽比超过15:1时，建议优先考虑X-Ray检测而非光学检测，因为X射线能穿透硅材料，看到内部结构。
要解决上述难题，关键在于两项核心技术：分层分段扫描和3D锥束重建。
分层分段扫描就像给TSV做“CT扫描”，X射线源和探测器围绕样品旋转，从多个角度获取投影数据，然后，系统会逐层聚焦，对通孔的不同深度分别成像，，底部、中部、顶部的图像都能清晰呈现。
3D锥束重建则是将这些二维投影数据转化为三维体素模型，算法会计算每个体素的密度值，从而构建出通孔的立体结构，这项技术的优势包括：
分辨率高，能识别微米级缺陷
消除层间干扰，图像更清晰
与微焦点X-Ray源结合，穿透能力更强
小贴士： 3D锥束重建的层厚设置很关键，对于20:1深宽比的TSV，建议层厚设置为通孔直径的1/5到1/3.既能保证分辨率，又不会过度增加扫描时间。

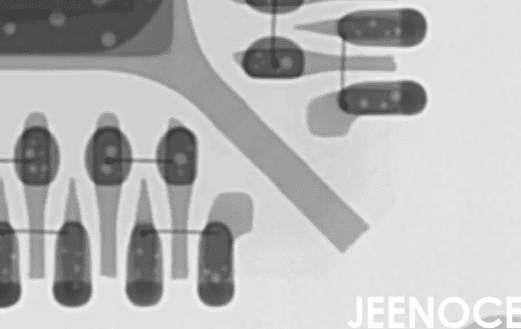

底部空洞是最常见的缺陷之一，我们采用灰度阈值与形态学分析相结合的方法，，系统会设定一个灰度阈值，低于该阈值的区域被视为疑似空洞，然后，通过形态学分析(如膨胀、腐蚀操作)去除噪声，最终确定空洞的位置和大小。
侧壁缺陷的识别更复杂，我们采用边缘检测算法，提取通孔侧壁的轮廓线，然后，通过连续性评估，判断侧壁是否存在凹凸不平或断裂，如果某段侧壁的曲率变化超过设定阈值，系统就会标记为缺陷。
偏位是指通孔中心与设计位置存在偏差，系统会将实际检测到的通孔中心坐标与设计坐标进行比对，计算偏移量，当偏移量超过工艺允许范围时，触发报警。
现代X-Ray检测系统集成了AI辅助分类功能，系统会基于大量标注数据训练模型，自动识别缺陷类型(空洞、不平整、断孔、偏位等)，并实时报警，这大大减轻了工程师的工作负担。
针对微小缺陷，系统采用参数自适应调整策略，例如，当检测到疑似微小空洞时，系统会自动增加曝光时间或调整重建参数，以提高灵敏度，同时，噪声抑制算法也会动态调整，避免将噪声误判为缺陷。
这是实现“100%检出”的关键突破，传统方法中，AI模型只输出“是缺陷”或“不是缺陷”的【总结】，但实际中，高深宽比TSV的底部空洞与噪声往往难以区分，导致误检率居高不下，我们引入“不确定性量化”技术：对每个疑似缺陷区域，AI模型不仅输出类别，还输出置信度区间，例如，系统可能报告“该区域有85%的概率是空洞”，当置信度低于95%时，系统不会直接放过或报警，而是自动触发多角度重扫或人工复核。
小贴士： 设置合理的置信度阈值很重要，建议初始设为90%，然后根据实际误检率逐步调整，如果误检率过高，可以提高阈值;如果漏检率过高，可以降低阈值。
传统检测依赖固定灰度阈值和形态学参数，但高深宽比TSV的侧壁粗糙度、底部残留物形态会随工艺批次波动，导致参数频繁失效，我们引入“动态学习”机制：利用历史检测数据训练轻量级模型，在每次扫描前自动预测最佳参数组合(如曝光时间、重建层厚)，，参数波动从“被动调整”变为“主动适应”。
工程师最痛的不是数据孤立，而是每次换产或新工艺导入时，检测程序需从零调试，核心在于缺乏“缺陷-工艺-参数”的关联知识库，我们构建了“缺陷图谱与工艺关联库”：将每次检测的缺陷类型、位置、尺寸与对应工艺参数(如刻蚀时间、沉积温度)自动关联，形成可检索的缺陷图谱，新工艺导入时，系统自动匹配相似图谱，推荐初始参数，实现“一键优化”。
系统支持基于缺陷类型与材料特性的动态调参，例如，对于铜填充的TSV，系统会自动调整X射线能量;对于硅通孔，则调整重建算法参数，同时，检测程序可以模板化保存，支持一键导入，工程师只需选择对应的SOP模板，系统就会自动加载所有参数，大大减少了调试时间。
通过SECS/GEM协议，X-Ray检测系统可以与MES(制造执行系统)对接，检测结果实时上传，实现数据采集与系统间互通，同时，所有检测数据都存储在数据库中，支持历史对比分析，便于追溯问题根源。
在大型产线上，多台X-Ray检测设备可以协同工作，通过中央控制系统，工程师可以远程监控所有设备的运行状态，实时调整参数，提升整体检测效率。
“我们采用际诺斯提供的X-Ray检测方案后，TSV堆叠封装的漏检率从5.2%降低至0.3%，检测效率提升了40%。” —— 某半导体封测企业X-Ray工艺工程师张工
该企业专注于先进封装与3D IC集成，主要生产高性能计算芯片，其TSV深宽比达到25:1.对检测精度要求极高，传统X-Ray检测漏检率高达5.2%，误检率也有3.8%，工程师需要花费大量时间手动复核疑似缺陷，检测周期长达8小时/批次，我们团队对现场设备进行了升级，安装了微焦点X-Ray源和3D锥束重建软件，然后，通过一周的参数校准，建立了针对该企业TSV工艺的检测模型，，对工程师进行了为期三天的培训。
实施后的效果
漏检率从5.2%降至0.3%
误检率从3.8%降至0.5%
检测周期从8小时缩短至4.8小时
- 芯片良率提升了2.3个百分点
“最让我们惊喜的是缺陷图谱功能，”张工说，“以前换产时我们需要花两天时间重新调试参数，现在系统自动匹配相似工艺的缺陷图谱，推荐初始参数，调试时间缩短到半天。”
面对TSV堆叠封装日益复杂的检测需求，结合分层分段扫描与3D锥束重建技术的X-Ray检测方案，为实现高精度、高可靠性检测提供了有效路径，通过动态参数学习、缺陷图谱构建和不确定性量化等创新技术，我们不仅解决了参数波动和数据孤岛问题，更让“100%检出”从统计概念变为可验证的工程指标，未来随着AI与大数据技术的深度融合，TSV缺陷检测将迈向更智能、更自动化的新阶段，对于工艺工程师而言这意味着更少的调试时间、更低的漏检率和更高的良率。
