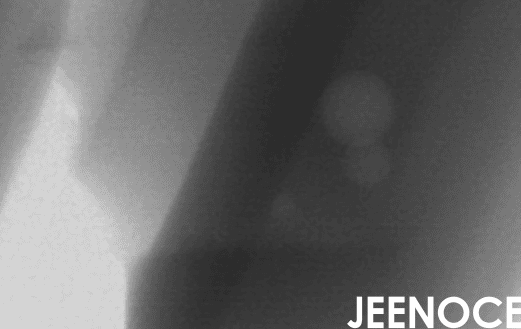

在先进封装领域TSV(硅通孔)堆叠封装技术就像芯片的“立体高速公路”，让不同芯片之间实现高速互联，而电镀工艺，就是在这条高速公路上铺设铜质路面，如果路面出现空洞，整条“高速公路”就可能瘫痪，我们每天使用X-Ray检测设备对TSV进行“CT扫描”，但最头疼的不是发现空洞，而是如何从空洞位置读懂电镀工艺的“健康密码”，就像医生看病理切片一样，空洞出现在顶部、中部还是底部，对应着完全不同的工艺病因，今天际诺斯将结合实战经验和大家聊聊如何通过空洞位置分级判定，反向优化电镀工艺。
TSV空洞主要分为三类：顶部收口空洞(像瓶口没封好)、中部孔洞(像水管中间有气泡)、底部未填充(像杯子底没铺满)，每种空洞的成因和检测难度都不同，去年我们遇到一个典型案例：某企业生产一批TSV堆叠封装产品，X-Ray检测显示良率只有85%，但人工复检发现实际良率超过92%，大量顶部收口空洞(直径小于2微米)被漏检了，问题出在哪?X射线管电压波动了±1kV，曝光时间差了0.5秒，这些微小参数波动在顶部小空洞处直接导致信号丢失，就像用模糊的相机拍蚊子根本看不清，更麻烦的是底部大空洞(直径超过5微米)反而容易因过曝产生伪影，被误判为正常，这就是误检的“蝴蝶效应”——参数波动放大检测误差，导致漏检和误检同时存在。
小贴士： 我们建立了一个“参数敏感度矩阵”，量化不同位置空洞对电压、电流、曝光时间的敏感度，比如顶部小空洞对电压波动最敏感，底部大空洞对曝光时间最敏感，有了这个矩阵，就能像调音师一样精准匹配参数，避免误检。
传统检测标准往往“一刀切”：空洞直径超过3微米就算缺陷，但实际应用中，顶部2微米的空洞可能比底部5微米的空洞更危险——顶部空洞容易在后续工艺中扩展，导致芯片失效，我们设计了一套三维分级标准：按位置(顶部/中部/底部)、尺寸(<2μm m="">5μm)、深度(浅/中/深)综合判定，例如：
A级：顶部空洞 < 2μm，需重点关注
B级：中部空洞 2-5μm，常规处理
C级：底部空洞 > 5μm，优先返工
但标准不能死板，我们引入“工艺健康指数”——当电镀液接近更换周期时，顶部空洞的权重自动提升，提前预警添加剂失效，比如某批次电镀液已使用80%寿命，系统自动将顶部空洞的判定阈值从2μm下调到1.5μm，避免漏检。
小贴士： 分级标准要“动态调整”，建议每季度根据历史工艺数据更新权重，比如记录电镀液批次、电流密度波动等参数，让标准随工艺状态自适应，避免“一刀切”误判。
参数优化是提升检测准确率的关键，我们开发了一键优化机制：基于历史数据训练AI模型，自动匹配最佳参数组合，例如，检测顶部小空洞时，系统自动将电压调高5%、曝光时间延长0.3秒，提升对比度;检测底部大空洞时，则降低电压、缩短曝光，避免过曝，但更关键的是数据互联互通，我们将检测设备、MES系统(制造执行系统)和工艺数据库打通，实现实时反馈，比如某批次检测发现中部空洞增多，系统自动查询工艺数据库，发现添加剂浓度波动了2%，立即推送预警给电镀工程师。
五、案例研究：某先进封装企业TSV检测优化实践
去年一家国内领先的半导体封测企业找到我们，他们专注于TSV堆叠封装量产，但面临三大痛点：
底部空洞漏检率高达15%
人工判读效率低(每人每天只能处理200个TSV)
参数调整全凭老师傅经验
我们部署了基于位置分级的TSV检测系统，集成一键参数优化和数据互联模块，具体实施步骤如下：
建立参数敏感度矩阵，量化各参数对空洞检测的影响
训练AI模型，实现参数自动匹配
打通检测设备与MES系统，实现数据实时反馈
成果数据如下：
检测准确率从85%提升至98.7%
漏检率下降42%(底部空洞漏检率从15%降至3.2%)
检测效率提升35%(每人每天处理270个TSV)
更关键的是工艺闭环：通过缺陷数据反向指导电镀工艺调整，比如发现顶部空洞增多，我们建议将电流密度从2.5A/dm²降至2.2A/dm²，同时调整添加剂浓度，空洞率下降60%。
TSV堆叠封装检测不能只看空洞大小，更要看空洞位置，通过分级判定和参数优化，我们不仅能精准识别缺陷，还能反向优化电镀工艺，实现从“被动检测”到“主动工艺诊断”的跃迁，未来，AI辅助检测与实时工艺调整将深度融合，比如检测到顶部空洞增多，系统自动调整电镀参数，实现“检测-诊断-优化”闭环，这不仅是技术升级更是智能制造的核心逻辑。
