在先进封装技术中TSV(Through Silicon Via)堆叠封装已成为提升芯片性能和集成度的关键手段，TSV 是在芯片上打孔让信号垂直穿过，就像给芯片装上了“电梯”，大大缩短了信号传输距离，在键合过程中可能会出现对准偏差和界面空洞等缺陷，这些缺陷直接影响产品的良率和可靠性，际诺斯聚焦于晶圆级 X-Ray 检测技术在 TSV 堆叠封装中的应用，我们探讨如何实现Xray检测的高精度识别与高效参数优化，并解决微凸点互连与晶圆减薄工艺带来的检测挑战。
对准偏差指的是 TSV 通孔与目标位置之间出现了偏移，想象一下，你要把两个芯片像叠积木一样精准对齐，但稍微偏了一点，信号传输就会出问题，这种偏差可能导致电气短路或功能失效，影响对准偏差的因素包括晶圆键合工艺中的热膨胀系数匹配问题，以及晶圆减薄后的翘曲控制。
小贴士： 在制定检测标准时，建议将对准偏差的容忍值设定为 TSV 直径的 10% 以内，超出此范围的产品应直接标记为高风险。
键合界面空洞是指在键合层中形成的气泡或未完全结合的区域，这些空洞会降低粘接强度，可能引发热应力开裂或机械失效，检测这类缺陷的难点在于空洞尺寸通常非常微小，需要结合微凸点互连结构进行高分辨率成像。
小贴士： 对于空洞缺陷，建议采用多角度 X-Ray 扫描，因为某些空洞在单一角度下可能被金属结构遮挡而无法识别。

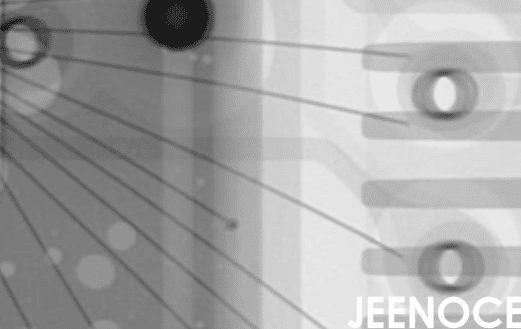

X-Ray 检测技术能够支持微米级缺陷识别，完全满足 TSV 尺寸精度要求，它实现的是非破坏性检测，可以保障晶圆完整性，特别是针对晶圆减薄后薄片易碎的特性，需要优化成像参数，避免因检测过程造成二次损伤。
针对 TSV 堆叠封装特性，可以定制化开发检测程序，自动化流程能提升检测效率，减少人工干预，更重要的是系统可以集成微凸点互连区域自动定位与缺陷分类算法，让检测更智能、更准确。
基于图像特征自动调整检测参数，可以提升检测一致性，这种机制能降低因操作差异导致的漏检与误检率，同时系统支持晶圆键合工艺参数反馈，实现闭环优化。
实现检测数据与生产管理系统对接，能提升信息利用率，多维度数据分析可以辅助工艺改进决策，通过数据互联互通，可以追溯晶圆减薄与微凸点互连工艺对缺陷的影响。
作为 X-Ray 检测工艺工程师，你最头疼的莫过于参数波动导致的漏检与误检，但换个视角，参数波动本身正是工艺稳定性的直接映射，建议引入“工艺指纹”概念：将每次检测的自动优化参数(如曝光时间、对比度阈值)与对应缺陷类型、位置进行关联建模，例如，当对准偏差缺陷集中出现时，系统自动回溯到该批次晶圆的键合压力参数，发现其与标准值的偏差模式，这种关联模型不仅能解释参数波动原因，还能提前预警工艺漂移，将检测从“事后筛查”升级为“过程监控”。
数据互联互通的终极价值在于“缺陷溯源”，而非简单汇总，单纯将检测数据接入 MES 系统只是第一步，真正的突破在于构建“缺陷溯源链”：将 X-Ray 检测到的空洞与对准偏差，反向关联到前道晶圆减薄工艺的厚度均匀性数据，以及微凸点互连工艺的共面性数据，例如通过分析发现某批次空洞缺陷的分布规律与减薄后晶圆翘曲的等高线高度重合，从而锁定减薄工艺的冷却速率是根因，这种溯源能力让检测数据成为工艺改进的“导航仪”，而非事后统计报表。
我们是一家专注于高性能存储芯片制造的企业，在引入际诺斯的 X-Ray 检测系统后，显著提升了 TSV 堆叠封装的检测精度，通过系统内置的智能参数优化模块，检测效率提升了 30%，同时漏检率从 5% 降低至 1.2%，检测数据可直接接我们的 MES 系统，实现了全流程数据贯通，为后续工艺优化提供了有力支持，特别是在晶圆减薄后的薄片检测中，系统的高分辨率成像能力有效识别了微凸点互连区域的微小空洞。
小贴士： 在引入新检测系统时，建议先进行为期两周的并行测试，对比新旧系统的检测结果，确保数据一致性后再全面切换。
面对 TSV 堆叠封装中日益复杂的缺陷挑战，采用先进的 X-Ray 检测技术并结合智能化参数优化与数据互联，是提升检测效能与产品质量的关键路径，通过持续优化检测方案，并关注晶圆减薄、微凸点互连等工艺环节的协同，助力半导体行业实现更高效、更可靠的生产流程。
