TSV(硅通孔)堆叠封装技术在半导体先进封装领域越来越重要，它通过在硅片上打孔并填充导电材料，使芯片能够像积木一样堆叠，从而实现更小体积和更高性能，在这个过程中，一个关键问题就是硅片上的微裂纹和应力集中区域，这些缺陷可能隐藏在内部，如果不及时发现会导致整个芯片失效，际诺斯将围绕TSV周围硅基体的微裂纹检测展开，我们将探讨如何通过优化X-Ray检测流程，实现高精度识别与数据高效管理。
TSV结构本身会对硅片产生机械应力，这就像在玻璃上钻一个洞，并插入一根金属棒，由于金属和玻璃的热膨胀系数不同，温度变化时会产生应力，如果这种应力过大，硅片就容易出现开裂现象。
通孔边缘容易形成应力集中，主要有两个原因：
热膨胀系数失配：硅和填充金属(通常是铜)受热时膨胀程度不同
工艺残余应力：如电镀或退火过程留下的内应力
这些应力在通孔边缘特别明显，就像衣服最容易磨破的地方是袖口和领口。
微裂纹通常是在应力集中区域慢慢形成的，一旦出现裂纹，电流可能会沿着裂纹路径“偷跑”，造成电迁移问题，这最终可能导致芯片短路或断路，严重影响可靠性。
如果硅通孔填充质量不好，比如存在空洞或不均匀，会加剧应力集中，反过来，过大的应力也会导致填充材料变形或脱落，两者相互影响，需要同时关注。
微裂纹不是静止不动的，在后续的热循环或电应力作用下，它会沿着晶界逐渐扩展，传统检测只看当前状态，忽略了裂纹扩展的速度，工程师应建立基于时间序列的重复检测策略，把单次检测升级为动态监测，避免漏检。

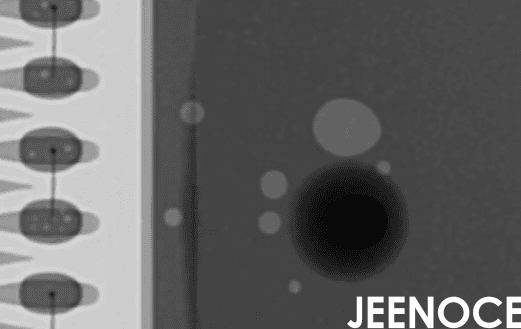

传统X-Ray检测分辨率不够高，容易产生伪影干扰，这就像拍照时手抖导致照片模糊，微裂纹本来就很小，再被伪影遮挡，根本无法看清。
曝光时间、电压、电流等参数稍有变化，检测结果就会不一样，这就像用手机拍照，光线不同拍出来的效果天差地别，参数波动是导致漏检和误检的常见原因。
很多工厂的检测数据、晶圆翘曲数据、通孔间距数据都是分开存放的，互不相通，这就像各部门各自为政，信息不共享，难以找到问题的根源。
检测太慢会影响生产效率，太快又容易漏掉缺陷，如何在速度和准确度之间找到平衡，是一个难题。
参数波动不只是设备问题，还与热历史、材料批次差异、设备老化等因素有关，工程师常常陷入“头痛医头”的局部调整，却忽略了系统根源，建议引入统计过程控制(SPC)和机器学习异常检测，构建参数漂移预警模型。
采用深度学习去噪和边缘增强算法，帮助从背景中清晰分离出微裂纹，这就像给照片加上智能滤镜，让细节更加突出。
系统可以一键调整曝光参数和检测阈值，自动找到最佳设置，减少人为误差，能提高检测的一致性和准确性。
对接MES(制造执行系统)，整合硅通孔填充质量、晶圆翘曲等数据，让所有信息在一个平台上流动，有助于快速定位问题，提升整体工艺控制能力。
结合有限元分析，预测微裂纹扩展风险，当检测到微裂纹时，系统能自动回溯应力历史，预测扩展路径，并推荐最优工艺调整方案。
数据互联不应只是简单汇总，而应构建包含缺陷类型、应力分布、工艺参数、材料属性的因果图谱，通过数字孪生技术，把检测数据与有限元仿真实时映射，实现“检测即预测”，当检测到微裂纹时，系统自动回溯应力历史、预测扩展路径，并推荐最优工艺调整方案，把被动检测转化为主动工艺控制。
我们公司采用际诺斯提供的X-Ray检测系统后，在TSV堆叠封装过程中实现了微裂纹的精准识别，之前漏检率高达5%，现在已降至0.3%以下，系统支持一键优化参数，极大提升了检测效率，同时，系统还能与MES系统对接，实现数据互联互通，使整个工艺过程更加可控，系统还能自动关联通孔间距与晶圆翘曲数据，帮助我们提前发现应力集中区域。
针对TSV堆叠封装中硅片应力缺陷的检测需求，结合先进的X-Ray技术与智能化检测手段，能够有效提升缺陷识别能力与工艺稳定性，通过构建标准化、自动化、数据互联的检测体系，并整合硅通孔填充质量、通孔间距及晶圆翘曲等多维数据，为半导体制造提供可靠保障。
