在 100G 光模块的 COB(Chip on Board)封装中共晶焊接是连接芯片和基板的关键步骤，如果焊接质量不好光模块的性能和寿命都会受到影响，特别是焊接空洞率，也就是焊料中气泡占的面积比例是衡量焊接好坏的重要指标，随着光通信技术的发展对回流焊焊接质量的要求越来越高，如何将空洞率控制在 0.5% 以下，成为工艺工程师面临的主要挑战，际诺斯将详细分析 100G COB 封装中共晶焊接的难点，介绍温度曲线、氮气浓度、压力等参数的优化方法，并结合实际案例展示如何稳定控制空洞率。

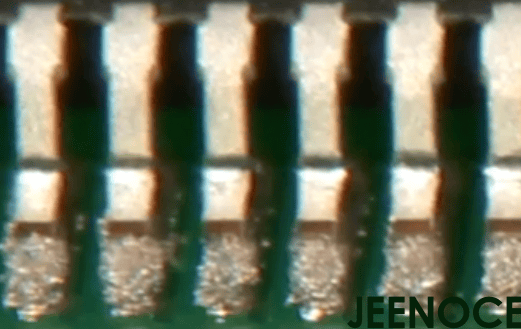

焊料分布不均与热传导不一致
在 COB 工艺中，芯片和基板之间需要用共晶焊料连接，以确保热量能够快速传导，但由于结构复杂、焊点密集，焊料容易分布不均，有的地方焊料太多，有的地方太少，这会导致热量传导不一致，可能造成局部过热或散热不良。
焊接过程中的气泡残留
在回流焊过程中，焊料熔化后如果气体无法排出，就会形成空洞，这些空洞就像焊点里的气泡，可能导致虚焊或热阻增大，影响器件的长期稳定性，气泡残留是空洞率超标的主要原因之一。
工艺参数波动大一致性难以保障
温度曲线、氮气浓度、压力等参数稍有变化，就会影响焊接质量，特别是在大批量生产中，保持工艺稳定非常困难，参数调试周期长、波动大，直接影响良率提升。
焊料选择与基板匹配性不足
不同焊料合金(如 AuSn、SnAgCu)和基板材料(如陶瓷、PCB)的热膨胀系数不同，温度变化时，它们的膨胀和收缩程度不一致，会在焊接界面产生应力，增加空洞形成的风险。
温度曲线优化
温度曲线是回流焊的核心，要设定合理的预热阶段，让焊料均匀润湿，避免冷焊，，控制峰值温度在 300℃ 到 320℃ 之间，温度不能过高，否则焊料会氧化或基板变形，，采用多段式升温曲线，减少热应力冲击，提升焊接界面结合强度。
小贴士：预热阶段温度上升速度建议控制在 1-2℃/秒，太快容易导致焊料飞溅，太慢则影响生产效率。
氮气浓度控制
氮气可以防止焊料氧化，保持氮气浓度在 99.998% 以上，能有效减少氧化反应，提升焊料流动性，同时，根据设备特性调整氮气流量，确保焊接区域充分保护，降低空洞生成概率。
压力参数设定
适当增加焊接压力，可以促进焊料充分填充焊缝，减少气泡残留，但压力不能过大，否则会造成芯片位移或基板损伤，最好结合焊点尺寸与焊料类型进行动态调节，实现精准控制。
焊料与基板匹配性优化
选用热膨胀系数匹配的焊料合金，可以降低界面应力，，通过预镀层或表面处理技术，可以提升焊料润湿性，减少空洞形成。
空洞分级标准制定
参考 IPC-J-STD-001 和 J-STD-006 等行业标准，建立适用于 100G COB 器件的空洞分级体系，按照空洞面积占比划分等级：A 级(≤0.5%)、B 级(0.5%～1.0%)、C 级(>1.0%)，每个等级对应不同的良率目标，A 级是最高标准。
检测手段与数据分析
采用 X-ray 检测技术对焊接空洞进行无损检测，确保检测精度，利用图像识别算法自动识别并统计空洞率，提升检测效率，同时，建立工艺参数与空洞率之间的数据模型，实现工艺预测与优化，缩短参数调试周期。
小贴士：X-ray 检测时，建议每批次至少抽检 10% 的产品，如果发现异常，应立即扩大抽检比例。
在线监测与反馈机制
引入实时监测系统，跟踪温度、氮气浓度、压力等关键参数的波动，基于监测数据自动调整工艺参数，保障批量一致性。
“我们公司原本在 100G COB 封装过程中，共晶焊接空洞率一直维持在 1.2% 左右，严重影响产品良率和客户交付，在与际诺斯合作后我们重新梳理了回流焊工艺流程，优化了温度曲线、氮气浓度和焊接压力参数，经过多轮试验，最终将空洞率稳定控制在 0.45% 以下，产品良率提升了 18%，工艺调试周期也缩短了 30%，通过引入在线监测系统我们实现了对工艺参数的实时反馈，批量生产中的一致性显著提升，空洞率波动从 ±0.3% 降至 ±0.1%。”——某光模块制造企业的工艺工程师
对于回流焊工艺工程师来说最痛苦的是参数调试周期长、依赖个人经验、结果不可复制，传统调试方式需要反复试错，耗费大量时间与物料，际诺斯提出的核心观点是将工艺调试从“经验驱动”转变为“数据驱动”，具体来说，通过建立工艺参数(温度、氮气浓度、压力)与空洞率之间的量化模型，利用历史数据训练预测算法，工程师可以在虚拟环境中快速模拟不同参数组合的效果，大幅减少实际试验次数，例如某企业通过引入机器学习模型，将参数调试周期从原来的 4 周缩短至 1 周，且良率提升 12%，这种转变不仅解决了“参数调试周期长”的痛点，更让工艺优化变得可预测、可复制、可规模化。
在 100G 光模块 COB 封装中，回流焊工艺的优化对于提升焊接质量和产品可靠性至关重要，通过合理设计温度曲线、精准控制氮气浓度与压力参数，并建立科学的空洞分级标准，可有效降低共晶焊接空洞率至 0.5% 以下，实现工艺稳定性和批量一致性，针对光通信行业回流焊工艺工程师的实际需求，持续优化工艺参数与检测手段，是推动 100G 光模块高质量量产的关键路径，未来，随着高速光模块向 400G、800G 演进，共晶焊接工艺将面临更高要求，智能化参数调试与在线监测技术将成为主流方向。
