在5G和云计算快速发展的背景下100G光模块已经成为数据中心和通信网络的核心部件，这些模块承担着高速数据传输的重要任务，而决定它们性能的关键是封装过程中的回流焊环节，回流焊就像是给光模块“焊接骨骼”，温度控制稍有偏差，就可能导致焊接不牢、信号不稳定，目前很多工厂面临调试周期长、参数波动大、焊接质量不稳定等问题，如何提升光模块焊接良率，实现高效生产，成为行业关注的焦点，今天际诺斯将将详解这个问题。

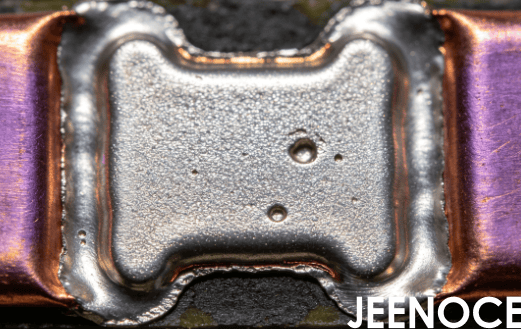

作为一名在光通信行业多年的技术人员，我深知传统调试方式的困难，每次更换产品型号，都需要重新调整温度曲线，从升温斜率到保温时间，全靠经验摸索，调试一个100G光模块的TOSA/ROSA封装，往往需要3小时以上，更让人头疼的是，空洞虚焊率居高不下，有时候一批产品焊接质量很好，下一批却出现大量空洞，质量一致性差，这种波动直接影响了批量生产的良率，也影响了交付进度。
小贴士： 空洞虚焊率每降低10%，光模块的长期可靠性就能提升约15%，不要忽视焊接质量的微小改进。
为了解决这些问题，我们团队从“经验驱动”转向“数据驱动”，我们按器件类型，将TOSA(有源光器件)和ROSA(无源光器件)分开，建立了一套温度曲线模板库，TOSA内部有激光器芯片，对热应力非常敏感，需要更温和的升温曲线，而ROSA主要是接收器件，可以承受稍高的温度，我们结合不同材料的特性，制定了差异化的参数标准，例如，TOSA的升温斜率控制在1.5℃/秒以内，而ROSA可以放宽到2.0℃/秒，一来工艺参数波动大幅减少，光器件焊接兼容性得到保障，新来的工程师只需在模板库里找到对应型号，就能快速调用合适的温度曲线，不再需要从头摸索。
小贴士： 模板库不是一成不变的，建议每季度根据实际生产数据进行微调优化，保持工艺参数的最佳状态。
光有模板库还不够，如何快速调用才是关键，我们引入了扫码自动调用系统，每个光模块型号都有一个唯一的条码，操作员只需用扫码枪一扫，系统就能自动识别型号，并匹配对应的温度曲线，以前换线调试，需要人工查找参数、手动输入，至少需要30分钟，现在扫码后，系统在5秒内完成匹配，一键启动回流焊，这不仅减少了人工干预，降低了误操作风险，也让多品种换线调试变得轻松高效。
小贴士： 扫码系统最好与MES系统对接，每次调用的数据都能自动记录，方便后续追溯和分析。
去年我们为一家国内领先的光模块制造企业实施了这套方案，这家企业主要生产100G光模块，TOSA和ROSA封装是核心工序，客户之前面临的最大问题是：调试周期长，空洞虚焊率高，我们帮他们部署了基于模板库的温度曲线自动调用系统，实施后，数据成果显著：
调试周期从3小时缩短至20分钟，效率提升了9倍
空洞虚焊率下降45%，从原来的8%降到4.4%
工艺一致性大幅提升，批量生产良率稳定在98.6%
客户的生产主管感慨：“以前换线调试，工程师要守在炉子前盯着温度曲线，现在扫码就能搞定，省时省力，良率还更稳了。”这套方案的核心价值在于：快速适配多器件，满足柔性化生产需求，对于光模块制造企业来说，产品型号多、批量小是常态，传统调试方式根本跟不上节奏，通过标准化流程，我们提升了整体工艺管理水平，更重要的是，为100G光模块规模化生产提供了可靠保障，光模块制造标准化是行业趋势，而回流焊温度曲线优化正是实现高速光模块封装的关键一环。
回流焊工艺智能化，是光模块制造发展的必然趋势，从“经验驱动”到“数据驱动”，我们不仅解决了眼前的痛点，更让工艺参数从“人治”走向“法治”，未来自动化焊接参数与光器件焊接兼容性将进一步融合，借助模板库与自动调用技术，我们能够实现高效、稳定、可复制的生产工艺，为光通信行业提供更可靠的智能制造解决方案。
