随着高阶自动驾驶加速落地车规级 100G 光模块已成为车载高速通信的核心器件，AEC-Q100 标准对焊接可靠性提出了远高于消费级的严苛要求，回流焊产生的焊点空洞就像器件内部的 “隐形暗伤”，常温下不易察觉，却会在车载高低温交变、振动冲击工况下引发接触失效，是多数厂商卡壳认证的核心痛点，际诺斯将结合落地案例分享如何通过回流焊工艺全链路优化，稳定控制焊点空洞率，满足车规级高可靠性量产要求。
与普通通信模块不同，车规级光模块需要在汽车中经受高温、振动、潮湿等恶劣环境，AEC-Q100标准对焊接质量提出了明确要求：
空洞率控制

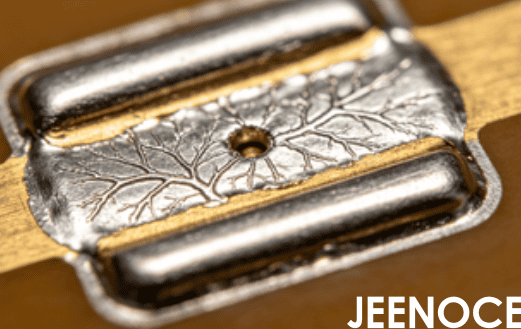

空洞是焊点中的气泡，如果空洞太多，热量无法有效散发，信号就会衰减，车规级要求空洞率控制在1%以内，而普通产品通常允许3%-5%。
小贴士： 想要降低空洞率，可以尝试使用真空回流焊，在焊接阶段抽真空，能有效吸出焊点中的气泡，使空洞率降到0.5%以下
剪切力测试标准
剪切力测试就是用外力推焊点，看它是否牢固，车规级要求剪切力达到15N以上，这相当于1.5公斤的力，如果焊点太软，汽车颠簸时就容易脱落。
温度循环可靠性测试
AEC-Q100要求产品在-40℃到+125℃之间反复循环几百次，模拟极端温度变化，焊点如果不能承受热胀冷缩，就可能开裂。
焊膏选择与助焊剂活性
焊膏就像胶水，选择合适的焊膏能提高焊接强度，我们推荐使用SAC305焊膏，含银3%，焊接强度高，助焊剂要选活性强的，才能帮助焊膏在微小焊盘上均匀铺开。
工艺参数优化
温度曲线是回流焊的核心，我们通过DOE实验设计，找到最佳参数：
预热斜率控制在1.5℃/秒
峰值温度设定为245℃
冷却速率控制在2℃/秒
可以确保焊膏充分熔化，又不会损坏光芯片。
设备选型与校准
我们选用带氮气保护的回流焊炉，防止焊点氧化，每周使用热电偶校准一次，确保温度准确。
工艺文件标准化
我们编写了详细的SOP文件，把每一步操作都写清楚，例如：
助焊剂喷涂量
预热时间
峰值温度偏差范围
同时引入统计过程控制(SPC)，每批产品都进行抽检，发现异常立即调整。
焊膏印刷工艺控制
焊膏印刷是前道工序，直接影响后续焊接效果，我们优化了钢网开口设计，将开口宽度从0.3mm改为0.35mm，印刷厚度控制在0.12mm，既能保证焊膏量足够，又能避免桥接现象。
基于“热-力-电”耦合仿真的参数预调试策略
以前调参数靠试错，一个项目需要两周时间，效率低且成本高，我们引入有限元仿真软件，在电脑上模拟回流焊过程，输入光模块的封装模型，设定不同的温度曲线，软件就能预测焊点应力分布、空洞形成概率等，例如仿真发现峰值温度250℃时，光芯片应力超标，容易开裂，于是我们将峰值温度调整为245℃，问题得到解决，现在先做仿真，再上机验证，调试周期从两周缩短到四天，效率提升70%。
小贴士： 做仿真时，一定要输入实际焊膏的热性能参数，不要使用默认值，否则结果不准确。
动态工艺窗口：应对焊膏批次与PCB板差异的自适应控制
痛点： 不同批次的焊膏黏度不同，PCB板表面处理状态也不一样，固定温度曲线经常导致空洞率波动。
新方法： 我们采用“动态工艺窗口”，在回流焊炉中安装红外测温仪和焊膏塌陷检测传感器，当系统检测到焊膏润湿性不足，会自动延长液相时间2-3秒，若温度偏高，则自动降低峰值温度。
效果： 工艺波动降低50%，批量一致性显著提升，之前空洞率可能在0.5%到2%之间波动，现在稳定在0.8%左右。
去年一家国内光通信企业找到我们，他们生产车规级106G光模块，用于某品牌电动汽车的激光雷达，产品已经量产，但良率只有85%，空洞率高达5%，无法通过AEC-Q100测试，客户工程师老张说：“我们试过各种温度曲线，空洞率始终降不下来，剪切力测试也不稳定，有的批次甚至只有11N，离15N还差很多，客户天天催货，我们压力很大，”我们团队去客户工厂后，采取了以下措施：
第一，重新设计温度曲线，将峰值温度从250℃降到245℃，预热斜率从2℃/秒调整为1.5℃/秒
第二，安装高精度红外测温系统，在炉内设置6个测温点，实时监控温度，发现炉子左右温差达5℃，调整后控制在1℃以内
第三，优化助焊剂喷涂方式，从喷雾改为喷点，喷涂量从0.8mg/cm²降到0.5mg/cm²，润湿性反而更好
第四，采用真空回流焊，在焊接阶段抽真空10秒，有效减少焊点气泡
改进后，空洞率从5%降至0.8%，良率从85%提升至97.2%，剪切力测试稳定在16N以上，波动减少40%，AEC-Q100温度循环测试一次通过，客户非常满意。
小贴士： 真空回流焊并非万能，抽真空时间太长会导致焊膏被吸走，造成少锡，我们经过多次试验，发现10秒是最优时间。
车规级106G光模块的回流焊工艺必须严格遵循AEC-Q100标准，通过优化温度曲线、引入仿真预调试、实施动态工艺窗口，可以有效降低空洞率和虚焊风险，提升焊接良率和一致性，未来随着汽车电子对高速光通信需求的增长，回流焊工艺将向智能化和自动化方向发展，际诺斯团队将持续探索，帮助更多客户解决焊接难题。
