在高速光通信系统中100G 光模块是数据中心和5G网络部署的核心器件，回流焊工艺是制造过程中的关键环节，直接影响焊接质量和产品可靠性，当前行业普遍面临焊接失效问题，如空洞、虚焊、脱落等，这些缺陷不仅影响性能，还导致良率波动大，调试周期长，传统工艺工程师常常陷入“救火”状态，忙于处理突发问题，参数调试周期长，真正的工艺优化不应只是事后补救，而应建立“预防性工艺设计”的理念，通过将失效模式与工艺参数的物理化学机理深度绑定，可以构建一个可预测、可复现的工艺窗口，就能将“参数调试”转化为“参数验证”，大幅缩短调试周期，最终实现从“被动响应”到“主动控制”的跨越，际诺斯深入分析100G 光模块共晶焊接失效模式，提供回流焊工艺根因定位与快速改善方案。
100G 光模块的焊接失效主要包括虚焊、空洞和脱落，这些失效模式与回流焊工艺参数密切相关：
温度曲线设置不当：预热区升温过快会导致“爆米花效应”，引发空洞，回流区峰值温度不足或液相时间过短，容易造成虚焊。
氮气保护不足：氧浓度过高会氧化焊料，影响共晶焊接质量。
焊膏选择与印刷质量：焊膏成分、颗粒度、粘度不合适，或钢网开口设计不合理，都会导致焊接缺陷，。
烘烤与冷却阶段控制：升降温速率不当，会引发热应力集中，导致焊点脱落

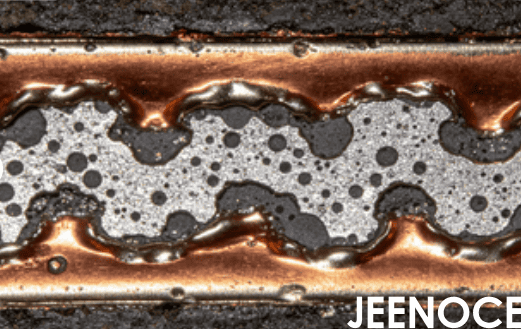

小贴士：焊接界面微观结构分析是诊断空洞问题的关键，共晶焊料与金层界面的反应，直接影响空洞的形成，建议使用X射线检测和声学显微成像，评估空洞率。
空洞、虚焊、脱落并非孤立事件，它们在时间和空间上存在关联，例如，预热区升温过快导致的“爆米花效应”是空洞的根源，而空洞的聚集又会在冷却区引发局部热应力集中，最终导致焊点脱落，引入“失效链”概念，建议工程师在分析时，不要只看最终失效形态，而要追溯其在整个回流焊时间轴(预热-回流-冷却)上的演变过程，以及在空间轴(焊点内部、焊点与基板界面)上的分布规律，这能帮助工程师从“头痛医头”转向“系统诊断”，快速定位真正的根因。
优化温度曲线对减少空洞率至关重要，预热斜率控制在1.5-2.5℃/s，峰值温度控制在230-240℃，液相时间保持在60-90秒，能有效降低空洞率，氮气浓度对共晶焊接质量影响显著，氧含量需控制在50ppm以下，焊膏粘度与印刷精度同样重要，钢网开口设计、刮刀压力等参数需精确匹配。
小贴士：工艺窗口验证是保障批量一致性的核心，通过DOE实验设计，确定最佳温度曲线与氮气浓度组合，并量化每个参数的允许波动范围，例如，将空洞率控制在2%以下，预热斜率可以在1.5-2.5℃/s之间波动，这个“容错区间”就是工艺工程师的“安全垫”。
工程师常追求一个“最优”参数点，但实际生产中，设备、环境、物料都存在波动，真正的工艺稳定性不在于找到一个点，而在于找到一个“容错区间”，引入“工艺窗口的鲁棒性”概念，建议通过DOE实验，不仅找到最佳参数组合，更要量化每个参数的允许波动范围，例如，将空洞率控制在2%以下，预热斜率可以在1.5-2.5℃/s之间波动，这个“容错区间”就是工艺工程师的“安全垫”，能有效抵御日常波动，保障批量一致性。
建立失效模式分类与工艺参数匹配机制，是提升焊接良率的关键，建议采用失效树分析(FTA)，系统梳理各失效模式的根因，同时制定标准检测方法与数据分析流程，参考IPC-610标准，引入AOI自动光学检测，提升检测效率与准确性。
小贴士：构建“工艺知识图谱”替代“个人经验”，将每次失效案例、对应的X射线图像、工艺参数调整记录、最终效果等，以结构化的方式存入数据库，当新问题出现时，工程师可以通过关键词(如“空洞率8%”、“预热区斜率”)快速检索历史案例，获得推荐的参数调整方案，这能将“个人经验”转化为“组织能力”，极大缩短新工程师的成长周期和问题解决时间。
我是际诺斯公司的工艺工程师，曾为一家知名光通信设备制造商提供工艺优化服务，该企业生产100G 光模块时，空洞率高达8%，良率波动大，调试周期长，我们进行了失效模式分析，发现空洞问题主要集中在预热区升温过快和氮气保护不足，通过重新设计温度曲线，将预热斜率从3.5℃/s降至2.0℃/s，并将氧浓度从100ppm降至30ppm，同时，优化了焊膏印刷参数，确保钢网开口与焊膏粘度匹配，实施效果显著空洞率从8%下降至1.2%，焊接良率提升35%，客户反馈，工艺稳定性显著提高，调试周期缩短50%，X射线图像显示，空洞分布明显改善，焊点可靠性大幅提升。
从“良率提升”到“成本重构”的价值跃迁
良率提升35%的直接价值是减少返工，但其深层价值是重构了成本结构，返工成本降低，释放了产线产能;报废率下降，降低了物料损耗，工艺稳定性提高，减少了因参数调试而停机的次数，提升了设备综合效率(OEE)，最终，单位产品的制造成本显著下降，为企业带来了超越良率数字本身的竞争优势。
回流焊工艺是100G 光模块制造的核心环节，通过建立失效模式与工艺参数的对应关系，实现精准定位与快速改善，标准化流程与数据驱动的工艺优化，是提升良率的关键路径，未来，随着400G/800G光模块的演进，对焊接工艺的要求将更高，智能化、自动化工艺控制体系的构建，如AI辅助参数调优，将成为行业趋势，同时新型焊料与无氮气焊接工艺的探索，也将为工艺优化提供新方向。
