在100G光模块的生产中助焊剂的选择直接影响焊接质量，很多工程师都遇到过的问题温度曲线调得很准，但焊点仍然出现空洞或虚焊，其实这往往是因为助焊剂与工艺不匹配，际诺斯结合实际经验围绕COB、共晶和倒装三种主流封装工艺，介绍如何正确选择助焊剂确保回流焊焊接良率稳定在98%以上。
助焊剂的活性越高焊料在焊盘上的铺展效果越好，高活性助焊剂适合复杂结构或高密度焊接，但其残留物可能带来腐蚀风险，低活性助焊剂虽然更安全，但润湿性不足容易导致虚焊。
助焊剂残留物分为有机和无机两类，有机残留物导电性差，但可能影响后续测试;无机残留物容易吸潮，导致电性能下降，对于100G光模块这种高精度产品，应优先选择低残留助焊剂。
清洗方式有三种：水洗、半水洗和无清洗，水洗成本低但需要烘干，半水洗效果好但设备投入大，无清洗最省事，但对助焊剂残留要求极高。
助焊剂在回流焊过程中会挥发和分解，如果热分解温度太低，活性成分可能过早耗尽，导致焊点出现问题，因此选择助焊剂时要关注其TGA数据，确保活性窗口与温度曲线匹配。
小贴士：拿到助焊剂样品后，建议先做一次TGA分析，查看热分解曲线，如果分解温度低于焊料熔点20度以上，这个助焊剂就不适合你的工艺。
COB 工艺
COB工艺是将芯片直接贴在电路板上，对助焊剂的要求是中等活性、低残留、易清洗，重点在于提高焊点润湿性，减少空洞率，建议使用含氟助焊剂，配合半水洗工艺，含氟助焊剂活性适中，清洗后残留少，半水洗能保证清洗效果，同时保护金线键合区域。
工艺优化提示：COB工艺布线密度高，助焊剂残留可能污染金线键合区域，试产阶段一定要做绝缘电阻测试，确保清洗后绝缘电阻大于100兆欧。
共晶工艺
共晶工艺需要焊料完全熔化，因此，助焊剂活性要高，残留要低，还要耐高温，重点是保证焊料充分流动，避免虚焊，建议选用无卤素高活性助焊剂，配合氮气保护环境，氮气可以防止焊料氧化，提升焊接一致性。
工艺优化提示：共晶焊接对温度曲线精度要求高，建议选用活性温度窗口比焊料熔点宽30度以上的助焊剂，例如，焊料熔点为183度，助焊剂活性窗口最好在150度到250度之间。
小贴士：调试共晶工艺时先测一下助焊剂的活性温度窗口，如果窗口太窄，峰值温度波动5度就可能出问题，选择窗口宽的助焊剂，能提升工艺稳定性。
倒装工艺
倒装工艺对助焊剂要求最严格：超低残留、高清洁度、非腐蚀性，重点是减少对芯片表面的污染，保障信号传输稳定性，建议使用无卤素、低离子残留助焊剂，配合无清洗工艺，能降低清洗成本，同时避免清洗剂对芯片造成损伤。
工艺优化提示：倒装工艺中，助焊剂残留可能影响底部填充胶的流动性和粘接强度，选助焊剂时，务必确认其与底部填充胶兼容，可以在试产阶段做兼容性测试，把助焊剂和底部填充胶混合，观察是否有分层或气泡。
很多工程师将助焊剂选型视为一次性决策，一旦选定就不再调整，但实际上，空洞率高、虚焊频发，往往不是助焊剂本身的问题，而是它的活性窗口与温度曲线不匹配，我建议引入“助焊剂活性-温度曲线协同设计”理念，调试温度曲线时，不能只看焊料熔点，还要参考助焊剂的热分解曲线，例如，高活性助焊剂活性释放快，可以适当延长预热区时间，从60秒延长到90秒，让活性成分充分润湿焊盘，低活性助焊剂则需要提高升温速率，从1.5度/秒提升到2.0度/秒，避免活性过早耗尽，这种方法将选型从“一次性匹配”升级为“动态参数调优”，能显著缩短调试周期，我们曾有客户，原本调试温度曲线需要两周，使用此方法后，三天就完成。
工程师最担心的是工艺波动，炉温波动、PCB板厚差异、焊膏印刷厚度变化，都会导致工艺窗口漂移，传统选型只关注“最佳工况”，忽视了助焊剂对工艺波动的容忍度，我提出“鲁棒性选型”原则：优先选择活性温度窗口宽、残留物对温度不敏感的助焊剂，例如，共晶工艺中，选用活性温度窗口比焊料熔点宽30度以上的助焊剂，即使峰值温度波动5度，焊点质量也能保持稳定，同时建议在试产阶段进行“工艺窗口验证”：在回流炉上设置极端温度，如峰值温度加减10度，测试助焊剂在不同条件下的空洞率和润湿性。
小贴士：做工艺窗口验证时，至少测试三个温度点：最佳温度、最佳温度加10度、最佳温度减10度，每个温度点做20个样品，统计空洞率和润湿性，如果三个温度点的数据差异小于5%，这个助焊剂就适合批量生产。
我是某光通信设备制造商的工艺工程师，主要负责100G光模块的生产，去年我们遇到了一个难题：回流焊后空洞率高达8%，焊接良率波动很大，有时一批产品良率90%，下一批就掉到80%，我们尝试了多种方法但问题仍未解决，后来联系了际诺斯的技术团队，他们分析了我们的工艺后，推荐了一款中等活性、低残留的助焊剂，并建议我们优化清洗流程，具体做法是将预热区时间从60秒延长到90秒，清洗温度从40度提高到50度，清洗时间从3分钟延长到5分钟，试产结果令人惊喜：空洞率从8%降到了1.5%，焊接良率稳定在98%以上，现在我们已经批量生产了三个月，良率一直很稳定，再也没有出现大的波动。

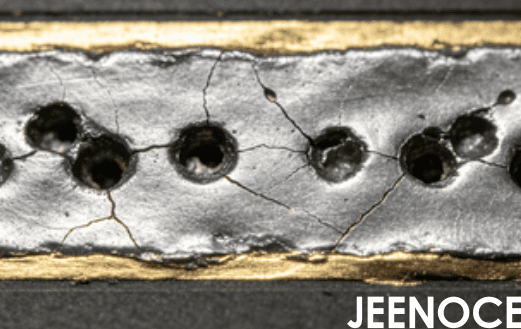

空洞率超标
可能原因： 助焊剂活性不足或挥发过快。
排查方向： 检查助焊剂热分解温度是否匹配回流曲线，如果热分解温度太低，可尝试提高预热区升温速率，让活性成分在焊料熔化前充分润湿。
虚焊与冷焊
可能原因： 助焊剂活性窗口与焊料熔点不匹配。
排查方向： 选用活性温度范围更宽的助焊剂，或者调整回流峰值温度，如果峰值温度太低，可适当提高5到10度。
清洗后残留导致电性能下降
可能原因： 清洗工艺参数不当，或助焊剂与清洗剂不兼容。
排查方向： 验证清洗剂对助焊剂残留的溶解能力，可取一块清洗后的PCB，用显微镜观察残留情况，如果残留多，优化清洗时间与温度或换一种清洗剂。
针对100G光模块的回流焊工艺，合理选择助焊剂是提升焊接质量的关键，COB工艺适合中等活性、低残留、易清洗的助焊剂;共晶工艺需要高活性、低残留、耐高温的助焊剂;倒装工艺则要求超低残留、非腐蚀性的助焊剂，建议结合实际生产需求，先进行小批量试产验证，试产时重点关注空洞率、润湿性和清洗效果，如果试产数据稳定，再逐步扩大批量，能确保工艺参数稳定，良率持续提升。
