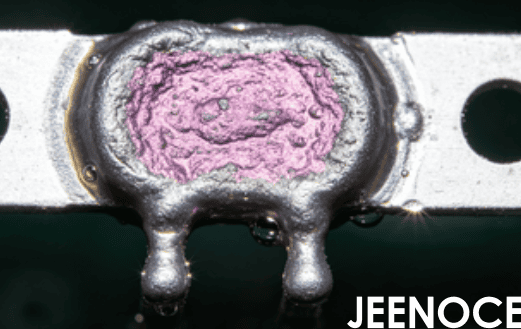

在光通信系统中100G 光模块是数据传输的核心部件，焊接质量直接影响产品的性能和可靠性，作为回流焊工艺工程师我深知焊料选型是优化工艺的关键一步，在批量生产中，焊料合金的匹配直接影响焊接良率与工艺稳定性，这是解决空洞虚焊问题的核心，今天际诺斯想结合团队经验和大家聊聊如何为不同器件选择最合适的焊料。
锡金焊料具有适中的熔点，它的润湿性良好，抗热疲劳性能优异，特别适合高密度封装场景，在调试回流焊温度曲线时，我发现 Sn-Au 焊料对峰值温度敏感度较低，这有助于减少工艺波动，它常用于高精度光器件焊接，比如激光器模块。
小贴士： 使用 Sn-Au 焊料时，建议将峰值温度控制在 280-300 摄氏度之间，保温时间保持在 60-90 秒，能获得最佳润湿效果。
锡银铜焊料是通用型选择，它的焊接温度曲线较宽，适合多种设备，它的机械强度较高，抗空洞能力较强，通过优化温度曲线，可以有效降低空洞率，提升批量一致性，在际诺斯服务的客户中，超过 70% 的产线采用这种焊料。
金锡焊料的熔点较低，焊接过程更温和，热导率高，长期稳定性好，在高密度封装中表现优异，可显著缩短参数调试周期，对于高性能光模块和高可靠性应用，这是首选材料。
不同焊料对温度曲线的敏感度差异很大，润湿性与空洞率的关系也需要仔细分析，焊料合金与回流焊设备的兼容性评估同样重要。
传统选型只关注焊料特性，但在 100G 光模块中，不同器件(如激光器、探测器、驱动芯片)的热膨胀系数、镀层材质和热容差异巨大，我建议建立“焊料合金-器件热特性-回流焊温度曲线”的三角匹配模型，例如，对于热容大的器件，优先选用润湿速度快、熔点略低的焊料(如 Au-Sn)，并配合较长的预热区以平衡热应力，可以避免因热失配导致的空洞和裂纹。
工程师常因参数调试周期长而苦恼，我建议引入“工艺窗口指数”(Process Window Index, PWI)，将焊料的熔点、润湿角、空洞率与回流焊温度曲线的峰值温度、升温速率、保温时间等参数进行归一化评分，PWI 值越高，表示该焊料在当前工艺条件下容错率越高、工艺波动容忍度越大，例如，Sn-Ag-Cu 焊料在通用设备上 PWI 可达 85 分，而 Au-Sn 焊料在高精度设备上 PWI 可达 92 分，这为工程师提供了量化决策依据。
空洞虚焊问题常被归因于焊料本身，但助焊剂的活性、挥发温度与焊料合金的匹配度同样关键，我建议针对不同焊料合金，选择对应活性温度范围的助焊剂，比如 Sn-Ag-Cu 需中温活性助焊剂，Au-Sn 需高温活性助焊剂，同时要优化助焊剂涂覆量，以在润湿性和残留物之间取得平衡，实际案例显示，通过协同优化，空洞率可额外降低 15%-20%。
小贴士： 助焊剂涂覆量建议控制在焊料重量的 1%-3% 之间，过多会导致残留物增加，过少则润湿性不足。
一级选型：高可靠性场景
推荐材料：金锡焊料(Au-Sn)，某光模块制造商采用 Au-Sn 焊料后，空洞率降低至 0.5% 以下，该方案显著提升了焊接良率，并减少了工艺波动。
二级选型：平衡性能与成本
推荐材料：锡银铜焊料(Sn-Ag-Cu)，某客户通过优化 Sn-Ag-Cu 温度曲线，焊接良率提升 8%，优化后的回流焊温度曲线缩短了参数调试周期，保障了批量一致性。
三级选型：通用型应用
推荐材料：锡金焊料(Sn-Au)，某光模块产线采用 Sn-Au 焊料后，工艺波动减少 30%，该方案有效降低了空洞虚焊率，提升了整体工艺稳定性。
我是际诺斯的一名工艺工程师，曾服务过一家光通信企业，他们面临 100G 光模块焊接空洞率偏高的问题，传统 Sn-Pb 焊料无法满足高密度封装需求，空洞率超过 3%，我们团队介入后，引入金锡焊料并优化回流焊温度曲线，我们协助制定了新 SOP，调整峰值温度至 290 摄氏度，保温时间延长至 80 秒，结果空洞率降至 0.7%，焊接良率提升至 98.2%，通过参数调试周期的缩短和工艺稳定性的增强，该企业实现了批量一致性的显著改善。
小贴士： 在调整温度曲线时，建议先做小批量测试，确认空洞率达标后再推广到全线生产，可以避免大规模返工。
焊料选型需结合器件结构、工艺设备与产品要求综合考量，合理匹配焊料合金可显著提升焊接质量与工艺稳定性，借助专业团队支持，实现 100G 光模块焊接的高效与可靠，针对空洞虚焊、工艺波动等痛点，优化回流焊温度曲线和峰值温度是提升焊接良率的关键。
