高速光模块是5G基站、数据中心和光通信系统的核心组件，它的性能直接关系到信号传输的稳定性与设备寿命，在制造过程中回流焊工艺是关键环节，它不仅影响焊点质量，还决定了信号完整性与产品可靠性，空洞率是衡量焊点质量的重要指标，如果控制不好，可能导致虚焊、热阻增加、信号衰减甚至早期失效，今天际诺斯将分享一套从机理分析到实际应用的控制方案。

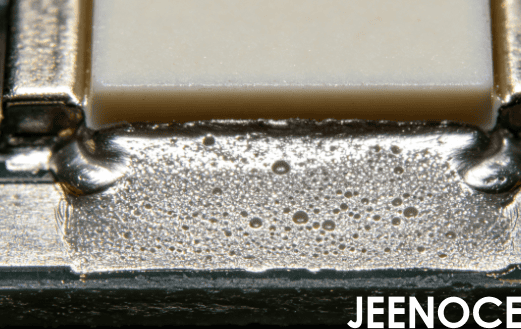

空洞是如何形成的?简单来说，就是焊膏中的助焊剂在加热过程中产生气体，这些气体如果没有及时排出，就会被焊料包裹，形成空洞，焊膏成分和助焊剂活性对气泡的生成和逸出有很大影响，真空度越高，气体排出效率越好，温度曲线的设计也至关重要，如果预热阶段升温过快，气泡可能来不及逸出，保温阶段时间太短，焊料还没铺开就凝固了，材料界面的润湿性同样重要，例如金锡焊料与陶瓷基板之间，如果润湿性不好，焊料无法充分铺展，气体容易被困住。

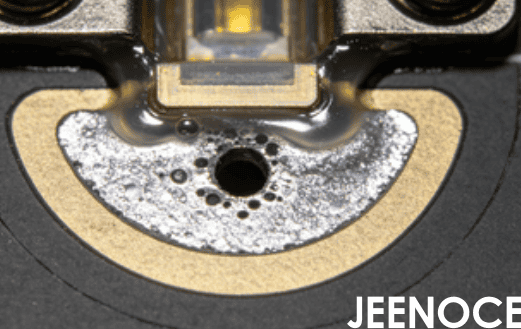

小贴士： 空洞的位置比大小更重要，如果空洞出现在焊点应力集中区域，可能会在热循环中引发裂纹。
我们总结了一套“三段式”真空控制策略：
预抽阶段：先排出大部分气体
主抽阶段：保持高真空度，提高气体排出效率
保压阶段：让残留气体充分逸出
温度曲线设计要合理：
预热区：升温速率控制在1.5–2.5℃/秒
保温区：时间控制在90–120秒
回流区：峰值温度控制在230–245℃，液相时间30–60秒
助焊剂的选择需要综合考虑活性剂种类和残留物特性，推荐使用低残留活性助焊剂，既能保证润湿性，又不会留下过多残留。
小贴士： 我们开发了一个机器学习模型，可以根据输入参数预测空洞率，这大大缩短了调试周期。
去年我们为一家年产量超百万片的高速光模块企业提供了服务，他们的空洞率长期维持在1.2%以上，调试周期长达两周，批次合格率只有85%，我们采取了以下措施：
将真空度从80%提升至95%
优化预热区升温斜率，使升温更平稳
更换为低残留活性助焊剂
同时我们引入了焊点应力场仿真，评估不同空洞分布对热循环寿命的影响，结果显示将空洞从中心转移到边缘，可提升热循环寿命30%，最终空洞率下降至0.48%，调试周期缩短30%，批次合格率提升至97%。
我们建立了三级验收标准，用于不同应用场景：
A级：空洞率小于0.3%，用于高端数据中心模块，
B级：空洞率0.3%–0.5%，用于标准通信模块，
C级：空洞率0.5%–1.0%，用于非关键应用，
我们还将空洞率与信号完整性指标挂钩，例如，A级空洞率对应插入损耗小于0.1dB，B级小于0.2dB，工艺优化直接服务于产品的电气性能。
高速光模块回流焊空洞率的控制，核心在于真空度、温度曲线和助焊剂选型的协同优化，未来，我们将推动“工艺参数-空洞率-信号完整性”量化映射模型的行业标准化，目标是从经验驱动转向数据驱动，提升整个行业的工艺管理水平。
