在高速光模块的制造过程中回流焊工艺的稳定性直接影响焊接质量与产品可靠性，COB(Chip on Board)封装技术正被广泛采用，这种技术对温度曲线的要求与传统封装有所不同，际诺斯将围绕高速光模块 COB 封装的温区设置特点展开分析，通过对比传统封装的差异提出适用于 8 温区和 10 温区的温度曲线调试方法论，目的是为提升焊接良率与工艺一致性提供参考。
COB 封装直接将芯片贴装于基板上，减少了支架和引线框架，这使得热传导路径更短，热分布更集中，相比之下，传统封装依赖多层结构，热传递路径较长，温区控制相对宽松。
小贴士： 在调试 COB 封装温度曲线时，务必先确认基板厚度和材料类型，薄基板升温快，需要更精细的温区控制，否则容易造成局部过热。
COB 封装所用的导电胶与基板材料对温度变化更为敏感，因此，必须严格控制升温速率和峰值温度，而传统封装材料具有更高的热稳定性，允许更宽泛的温度曲线调整空间。
COB 封装因无支架结构，焊接过程中热应力分布不均问题更易发生，需通过精细化温区设置来降低热变形风险，而传统封装由于结构支撑较强，热应力控制相对容易。

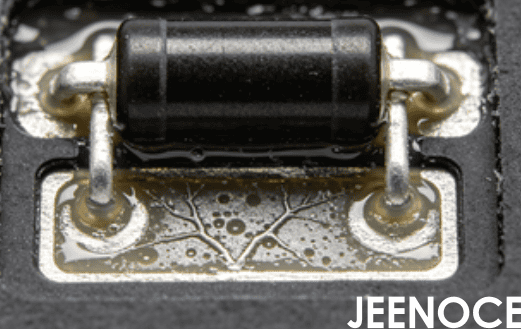

空洞率与虚焊率的成因分析
空洞率与虚焊率是高速光模块 COB 封装中最常见的焊接缺陷，它们的成因与温度曲线设置密切相关，预热不足或升温过快会导致焊膏中溶剂挥发不充分，形成空洞，回流区温度不均匀则易引发虚焊，通过优化温区参数，可以有效降低空洞率与虚焊率，从而提升焊接良率。
适用场景： 适用于中等复杂度的 COB 封装，如 10G 或 25G 光模块。
调试重点： 控制预热阶段的升温速率，确保焊膏充分活化;合理设定保温段温度，避免局部过热;精准控制冷却阶段，减少热应力影响。
关键参数建议：
预热区：120-150°C，升温速率控制在 1-2°C/s
保温区：150-180°C，持续时间 60-90 秒
回流区：220-240°C，峰值温度控制在 235±5°C
冷却区：以 3-5°C/s 速率降温至 100°C 以下
小贴士： 8 温区调试时，建议先固定预热和冷却参数，只调整回流区温度，如果空洞率偏高，可以适当延长保温时间 10-15 秒，让焊膏中的溶剂充分挥发。
适用场景： 适用于高密度、高性能 COB 封装，如 100G 或 400G 光模块。
调试重点： 细分升温阶段，提高温度控制精度，降低空洞率与虚焊率。
关键参数建议：
预热区：分两段控制，第一段 100-130°C，第二段 130-160°C
保温区：分两段控制，第一段 160-180°C，第二段 180-200°C
回流区：分两段控制，第一段 220-230°C，第二段 230-240°C
冷却区：分两段控制，快速降温至 120°C 后缓慢降至室温
在高速光模块生产中，工艺参数调试周期过长会直接影响产能与交付效率，通过建立标准化的温度曲线调试流程，结合实时监控与反馈机制，可大幅缩短调试周期，同时，稳定的工艺参数有助于保障批量一致性，减少批次间的焊接质量波动。
温度曲线调试不应仅依赖经验，而应引入“热仿真预验证”机制
传统调试依赖工程师反复试错，周期长且结果不稳定，通过热仿真软件(如 Ansys Icepak)在调试前模拟 COB 封装在 8 温区或 10 温区下的热响应，可提前识别潜在的热集中区域和空洞风险点。
实际应用： 某项目在调试前进行热仿真，发现 8 温区下基板边缘温度比中心低 8°C，导致虚焊率偏高，通过调整温区功率分配，将温差缩小至 2°C，虚焊率下降 50%。
引入“动态温区补偿”策略，解决批量一致性中的“炉温漂移”问题
回流焊炉在连续生产中因加热元件老化、环境温度变化等，实际温区温度会随时间漂移，导致批量一致性下降。
解决方案： 在 10 温区曲线中嵌入“动态补偿算法”，通过实时监测炉内热电偶数据，自动调整各温区功率输出，使温度曲线始终保持在目标范围内。
实际效果： 某 400G 光模块产线引入该策略后，批次间峰值温度波动从 ±5°C 降至 ±1.5°C，空洞率稳定在 1% 以下。
建立“缺陷-曲线”关联数据库，缩短调试周期并实现知识沉淀
工程师在调试时往往依赖个人经验，导致知识流失和重复劳动，通过建立缺陷(如空洞、虚焊)与温度曲线参数(如升温速率、峰值温度、保温时间)的关联数据库，可快速匹配最优曲线。
实施路径： 收集历史调试数据，利用机器学习算法(如决策树或随机森林)训练模型，输入缺陷类型即可推荐初始曲线参数。
实际应用： 某企业使用该数据库后，新产品的调试周期从 3 天缩短至 4 小时，且首次调试良率提升至 95% 以上。
我是一名在光通信行业工作多年的回流焊工艺工程师，去年我们公司承接了一个高速光模块 COB 封装项目，客户要求焊接良率必须达到 98% 以上，初期我们使用传统的 6 温区曲线进行调试，结果空洞率高达 8%，虚焊率也居高不下，良率只有 85% 左右，根本无法满足客户要求，后来，我们引入了际诺斯提供的 SMT 自动化产线，并按照他们的工艺工程师建议，将原有 6 温区曲线升级为 10 温区曲线，具体做法是将预热区细分为两段，第一段 100-130°C，第二段 130-160°C，焊膏中的溶剂可以更充分地挥发，同时在回流区也采用两段控制，确保温度均匀性，我们还引入了热仿真预验证和动态温区补偿策略，在正式调试前先用热仿真软件模拟了 10 温区下的热分布，发现基板中心区域温度偏高，于是调整了温区功率分配，使温差控制在 2°C 以内，生产过程中，动态补偿算法实时监测炉温，自动调整功率输出，避免了炉温漂移问题。
实施效果：
空洞率从 8% 降低至 1.2%
虚焊率下降 70%
工艺稳定性提升，批量一致性显著改善
调试周期从 5 天缩短至 1 天
客户反馈： “通过引入 10 温区的温度曲线调试方法，并结合热仿真与动态补偿，我们实现了更稳定的焊接质量，同时大幅缩短了调试周期。”
小贴士： 如果你也遇到空洞率偏高的问题，可以尝试将预热区温度降低 5-10°C，同时延长保温时间 10-15 秒，这个简单的调整往往能带来明显的改善效果。
针对高速光模块 COB 封装的特殊性，合理设置温度曲线是提升焊接良率与工艺稳定性的关键，通过对比分析 8 温区与 10 温区的调试逻辑并结合热仿真预验证、动态温区补偿及缺陷-曲线关联数据库等创新方法，可为回流焊工艺工程师提供科学依据与操作指导，助力实现高质量、高一致性的批量生产目标。
