在高速光模块的生产过程中焊接质量是决定产品性能的关键因素，如果焊接出现问题就会导致光学性能下降，比如信号传输损耗增加或眼图质量变差，过去很多工厂依赖老师傅的经验来判断焊接质量，这种方法效率低容易出错，随着技术的发展越来越多企业开始使用AOI(自动光学检测)、回流焊来辅助检测，但仅靠AOI还不够我们需要将AOI检测到的焊接缺陷数据与光学性能测试数据结合起来建立一套科学的判定标准，不仅能提升焊接良率还能减少误判使生产更加稳定，际诺斯今天将详解。

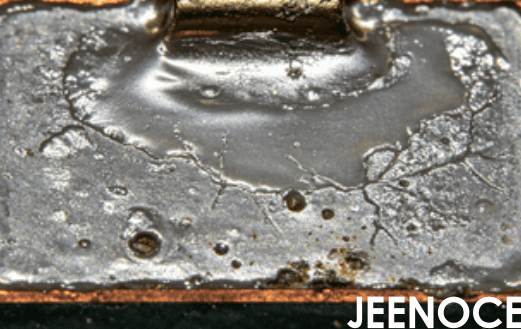

在焊接过程中，常见的缺陷包括空洞、虚焊、桥接和偏移，这些缺陷会直接影响光模块的光学性能，
空洞会导致信号传输损耗增加
虚焊可能引起回波损耗下降
桥接可能导致短路问题
缺陷的位置也很重要，焊点边缘的缺陷比中心的更危险，通过大量测试发现，当空洞面积超过焊点面积的5%时，光模块的误码率会明显上升。
小贴士： 在AOI检测中，应重点关注焊点的灰度值和形状，灰度值异常通常意味着焊接温度不均匀，而形状不规则可能是偏移或桥接的信号。
AOI检测可以提取焊接区域的图像特征，如灰度、形状和面积，这些数据虽然看起来简单，但与光学性能测试结果(如插入损耗、回波损耗)有很强的关联，例如当焊点灰度标准差超过0.15时，插入损耗的波动幅度会超过0.3dB，为了提高检测准确性，需要对数据进行清洗和归一化处理，以消除噪声。
根据缺陷的类型、位置、尺寸和数量，我们将缺陷分为三个等级：
轻微缺陷：如面积小于2%的空洞，不影响光学性能，可以接受，无需返修
中等缺陷：如面积在2%-5%之间的空洞，或轻微偏移，需要标记并监控，但暂时不需要处理
严重缺陷：如面积超过5%的空洞、明显的虚焊或桥接，必须返修或报废
每个等级都有对应的光学性能阈值，例如，轻微缺陷对应的插入损耗变化量小于0.1dB，而严重缺陷则超过0.5dB。
为了自动匹配AOI数据和光学性能数据，我们引入了数据分析模型，如逻辑回归和决策树，这些模型通过历史数据训练，能够自动判断缺陷等级，减少误判和漏判，模型输出的结果还会与实时工艺参数(如回流焊温度曲线)进行闭环反馈，帮助工程师及时调整。
小贴士： 训练模型时，要使用足够多的历史数据，数据越多，模型越准确，建议至少收集1000组以上的AOI和光学测试数据。
根据缺陷的分布规律，我们可以优化回流焊的温度曲线，例如，如果空洞率偏高，可能是峰值温度偏低(低于245℃)或恒温区时间不足(少于60秒)，调整这些参数后，空洞率可以明显下降，焊接压力和助焊剂喷涂量也需要根据缺陷类型进行调整，将这些经验整理成工艺数据库，有助于以后快速解决问题。
过去，工艺工程师遇到空洞或虚焊率高的问题，常常归因于“工艺波动大”但这个说法太模糊了，实际上工艺波动是可以量化的，例如通过AOI图像中焊点灰度的标准差，可以判断回流焊炉内温度场的均匀性，当灰度标准差超过0.15时，插入损耗的波动就会超过0.3dB，因此，我们应该将“工艺波动”转化为可监测的指标，如灰度标准差、焊点面积变异系数，并设定预警阈值，，调试周期可以从“试错”变为“参数微调”，另外缺陷不是孤立存在的，它是工艺参数偏离理想状态的“投影”，例如空洞率超过5%往往对应回流焊峰值温度偏低或恒温区时间不足，通过建立“缺陷类型-光学性能阈值-工艺参数区间”的三维映射表，工程师可以在AOI检测到缺陷苗头时，立即调整工艺参数，而不是等到光学测试失败后再返修，这种“预防性控制”可以将空洞虚焊率降到0.8%以下。
小贴士： 引入“工艺熵”这一概念，可以量化批量一致性的动态稳定性，工艺熵值越低，说明焊点特征越一致，当熵值超过0.5时，就要警惕工艺波动了。
案例背景
某光模块制造企业一直面临空洞虚焊率高的问题，实施前空洞虚焊率高达8%，调试周期长，工艺不稳定，误判率高达15%，他们决定引入AOI与光学性能联动判定系统。
解决方案
引入AOI检测系统，结合光学性能测试数据建立联动判定机制
制定缺陷分级处置标准，优化回流焊工艺参数，如将峰值温度从240℃提高到248℃，升温速率从2℃/秒降到1.5℃/秒
部署数据清洗与模型训练流程，实现实时工艺反馈
引入“工艺熵”监控指标，设定预警阈值为0.3
实施效果
空洞虚焊率下降至1.5%以下
工艺调试周期缩短40%
产品一致性显著提升，客户投诉率下降60%
误判率降低至3%以内
工艺熵值稳定在0.25以下，提前预警工艺波动事件3次，避免了批量返工
工程师张工表示：“我们之前全靠经验判断焊接质量，但总会出现误判，影响交付进度，引入AOI与光学性能联动判定系统后，不仅提升了检测效率，还帮我们更快找到工艺优化方向，现在工艺参数调试更有依据，批量生产也更稳定。”
通过AOI检测与光学性能数据的联动分析，我们可以有效识别焊接缺陷，建立科学的处置标准，为高速光模块的高质量生产提供保障，未来，随着AI和大数据技术的进一步融合，焊接质量控制将更加精准、智能，基于实时数据反馈的工艺参数优化，将成为提升良率与降低误判率的关键路径。
