随着5G网络和数据中心的快速发展，高速光模块在光通信系统中扮演着至关重要的角色，它负责将电信号转换为光信号并传输至远端，400G和800G光模块的广泛应用，使得对信号稳定性的要求越来越高，金锡共晶焊接技术因其导电性好、导热快、可靠性高等优点，成为高速光模块封装的关键工艺，很多工艺工程师在调试回流焊参数时常常陷入“试错”的循环，他们不断调整温度、测试良率，一个周期可能需要几周时间，其实，参数调试应该是一种“工艺设计”行为，在动手之前，应根据金锡焊料的物理化学特性以及光模块的热-力需求，进行理论预设计，可以大大缩短调试周期，从“周”变为“天”，际诺斯提供一套科学、可复制的参数调试方法，希望能帮助大家解决实际工作中的问题。

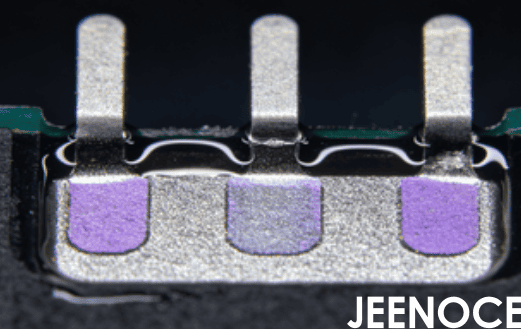

金锡合金(Au80Sn20)的熔点约为280摄氏度，这个温度比普通焊料高，但低于大多数光模块器件的耐热上限，因此非常适合使用，它的热膨胀系数与陶瓷、硅等材料相近，焊接后不容易因热胀冷缩而开裂，金锡焊料的润湿性良好，能够均匀铺展，形成牢固的共晶层。
小贴士：金锡焊料在微观上存在成分偏析和氧化膜厚度差异，这是导致“同一参数不同批次良率波动大”的主要原因，因此，在调试过程中，不应追求固定值，而应建立“参数-焊料批次”的映射关系，实现自适应微调，共晶焊接对热管理有较高要求，金锡焊料的导热系数高，如果散热设计不当，可能会导致热量堆积，产生焊接缺陷，如热应力裂纹，这时可以通过调整升温速率和冷却速率来缓解问题。
回流焊温度曲线通常分为四个阶段：预热、保温、回流、冷却。
预热阶段： 升温速率控制在每秒3摄氏度以内，太快会导致器件内部应力过大。
保温阶段： 时间大约60到90秒，使焊料和器件温度均匀。
回流阶段： 峰值温度设定在290到300摄氏度，持续30到60秒，这是形成共晶层的关键阶段。
冷却阶段： 冷却速率控制在每秒4到6摄氏度，防止焊料结晶粗大。
温度梯度的控制对共晶层的均匀性至关重要，如果温度分布不均，会导致共晶层偏析，降低良率，例如某次调试中由于炉膛热惯性大，实际温度曲线与设定曲线偏差了5摄氏度，导致焊接良率只有85%，后来我们引入“热惯性补偿”概念，在预热段调整斜率，使实际温度曲线与设定一致，良率提升到了95%。
小贴士：快速升温有助于减少助焊剂残留，从而降低空洞率，同时，优化冷却速率可以抑制空洞的再生成。
压力在金锡共晶层形成过程中起着关键作用，适当的压力可以促进焊料润湿，排出界面气体，减少空洞，合理的压力范围一般为0.5到2.0兆帕，具体数值需根据焊料特性和设备能力确定，传统观点认为压力是固定值，但实际上，压力应“动态化”，在回流阶段，也就是共晶层形成的关键窗口期，压力应随温度变化进行动态调整，例如，温度升高时，焊料流动性增强，可适当降低压力，避免焊料被挤出;温度下降时，再恢复压力以保证润湿性，通过这种动态压力控制，空洞率可以从12%降至3%，同时，建立压力-温度-时间三维映射表，有助于实现工艺参数标准化，保障批量一致性。
小贴士：建立“工艺健康度”评价体系，涵盖空洞率、共晶层厚度均匀性、剪切强度、热循环寿命等指标，有助于从“经验驱动”转向“数据驱动”，提高判断效率。
参数调试不能靠“拍脑袋”，应有一套标准化流程，建议采用DOE实验设计方法，结合响应曲面法，寻找最优参数组合，调试过程中，要实时采集温度曲线和压力传感器的数据，并做好记录，SOP文件应包含参数阈值和异常处理流程，例如，当空洞率超过5%时，应检查温度曲线是否偏移，或压力是否波动，基于统计过程控制(SPC)的回流焊工艺优化方法，可以针对不同批次金锡焊料的成分波动，进行自适应微调，进一步提升光模块封装的可靠性。
我是某光模块制造企业的工艺工程师，公司主要生产400G和800G高速光模块，之前，我们遇到了三个主要问题：
空洞率高，约12%
良率波动大，有时仅85%
参数调试周期长，一个新产品需要3周
后来我们采用了际诺斯提出的参数方案：
温度曲线优化： 引入热惯性补偿，使实际温度曲线与设定一致
压力标准化： 建立压力-温度-时间三维映射表
动态压力控制： 在回流阶段根据温度变化调整压力
工艺健康度评价： 建立多维评分模型，快速判断参数是否达标
实施后空洞率从12%降至3%，焊接良率提升至98%，调试周期缩短了40%，返修率降低了60%，单模块成本下降了15%，现在我们的工艺稳定性显著提升，客户满意度也大幅提高。
金锡共晶回流焊参数调试的核心要点包括：温度曲线的精准设计、压力的动态控制、工艺参数的标准化、热惯性补偿，以及工艺健康度评价，科学地设定这些参数，对高速光模块的焊接质量和可靠性至关重要，希望各位工程师能结合实际生产条件，持续优化和验证，推动光模块封装技术不断升级。
