在5G通信、数据中心和AI算力网络快速发展的背景下，高速光模块成为信息传输的重要载体，它就像信息高速公路的“快递员”，负责高效准确地传递数据，而倒装芯片的回流焊焊接工艺则是保障这些“快递员”稳定运行的关键技术，随着芯片尺寸越来越小，引脚密度越来越高，底部填充工艺面临更多挑战，其中空洞和虚焊问题尤为突出，直接影响光模块的信号质量和散热性能，简单来说如果焊接过程中出现气泡(即空洞)，就会影响信号传输的稳定性，同时阻碍热量散发，最终可能导致产品报废，因此高速光模块的焊接良率直接决定了其整体性能，际诺斯将从实际案例出发分析底部空洞的成因并分享优化助焊剂、升温速率和排气路径的实战经验。

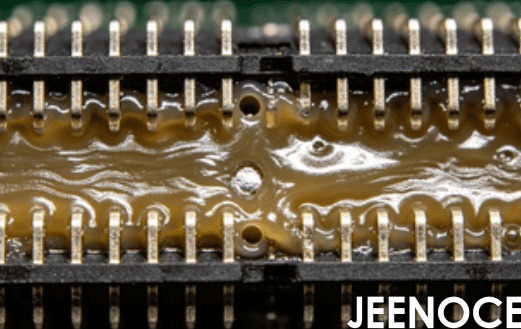

空洞是怎么产生的?很多人第一反应是“助焊剂选错了”或“温度没调好”，确实，助焊剂选择不当会导致润湿性不足，残留气隙;升温速率控制不合理会引发气泡生成与滞留;排气路径设计不合理会让气体无法有效排出，但除了这些常见原因，还有一些容易被忽视的因素。
小贴士：回流焊工艺中助焊剂活性、温度曲线斜率、排气结构设计是影响空洞率的三大关键变量，调试时优先检查这三项，能省下不少时间。
我们曾遇到一个案例：某客户使用高粘度焊膏，在微间距焊接时频繁出现空洞，经过分析发现，高粘度焊膏在升温初期流动缓慢，气泡成核点增加，更麻烦的是，焊膏触变性不足，导致“桥接”效应——焊膏像胶水一样粘在一起，气体根本跑不出去。
小贴士： 选择焊膏时，不仅要看粘度，还要关注触变性，触变性好的焊膏在搅拌时变稀，静止时变稠，既能保证印刷精度，又能让气泡顺利逸出。
另一个案例来自陶瓷基板与金锡焊料的组合，我们发现，陶瓷基板表面能较低，与助焊剂的润湿性不匹配，导致助焊剂在界面处形成“润湿滞后”——就像水滴在油纸上，无法均匀铺开，这种滞后效应会锁定局部气隙，形成顽固空洞。
小贴士： 如果基板是陶瓷或特殊材料，建议先做表面能测试，再选择匹配的助焊剂，必要时可对基板进行等离子清洗，提升润湿性。
助焊剂是焊接过程中的“润滑剂”，选对了事半功倍，我们建议选用高活性、低残留的助焊剂，既能提升润湿性，又能减少气隙，特别是针对高速光模块常用的陶瓷基板和金锡焊料，需要专门适配的助焊剂配方。
实际案例： 去年我们协助一家光模块厂商更换了助焊剂，他们原本使用通用型助焊剂，空洞率高达12%，我们推荐了一款专为金锡焊料设计的高活性助焊剂，并调整了助焊剂与焊膏的“协同挥发”策略——让助焊剂沸点与焊膏溶剂挥发曲线同步，实现“呼吸同步”，结果空洞率下降35%，焊接良率从85%提升到93%。
温度曲线就像烹饪的火候，火太大容易糊，火太小煮不熟，在回流焊中升温速率直接影响气泡的生成和逸出，我们建议采用分段控制：
预热阶段缓慢升温(1-2摄氏度/秒)，让助焊剂充分激活;
焊接阶段快速升温(3-4摄氏度/秒)，确保焊料均匀流动，
实际案例： 另一家客户原本采用单一升温速率(2.5摄氏度/秒)，空洞率居高不下，我们帮他们优化为两段式曲线：预热段1.5摄氏度/秒，焊接段3.5摄氏度/秒，调整后，气泡逸出效率提升，焊接良率提高18%，工艺稳定性显著增强。
排气路径就像房子的通风系统，设计不好就会闷热，在回流焊炉内，如果气流分布不均，气体就会滞留形成空洞，我们建议采用多点排气结构，增强气体排出能力。
实际案例： 某客户在批量生产时发现，炉子两侧的产品空洞率明显高于中间，经检查，是排气口设计不合理导致气流短路，我们帮他们重新设计排气结构，增加两侧排气孔，并优化气流导向板，改进后，空洞率降低27%，批量一致性大幅改善。
解决了空洞问题还要保证每批产品都稳定，我们建议：
标准化温度曲线设定，每次生产前用测温板验证
建立工艺参数动态监控系统，实时调整焊接条件
制定详细的SOP，减少人为波动
实际案例： 一家客户通过引入工艺参数监控系统，实现了实时反馈，当温度曲线偏离设定值时，系统自动报警并调整，经过三个月优化，批量一致性提升22%，良率稳定在98%以上。
高速光模块倒装芯片底部填充工艺优化，不是单一环节的改进，而是系统性工程，从助焊剂选择、升温速率控制到排气路径设计，每个环节都关乎最终良率，通过综合优化，我们可以显著降低空洞虚焊率，提升高速光模块的整体可靠性，记住焊接良率就是光模块的生命线，希望今天的分享能帮助各位工程师少走弯路，让每一颗芯片都焊得牢固、跑得顺畅。
